Устройство для выращивания гидробионтов

Устройство для выращивания гидробионтов

Иллюстрации

Показать все

Реферат



„„SU„, 1393373

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш4 А 01 К 61/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3967554/28-13 (22) 23.10.85 (46) 07.05.88. Бюл. Ф 17 (75) К.М. Каминер, В. l3 Яременко, Н.П. Вольская и Е Л. Блинова (53) 639.4.062(088.8) (56) Авторское свидетельство СССР

Р 1178371, кл. А 01 К 61/00, 1983.

Патент Японии Р 49-38598, кл. А 01 К 61/00, опублик. 1974. (54) УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ

ГИДРОБИОНТОВ (57) Изобретение относится к рыбной промышленности, может быть использовано в хозяйствах, занимающихся марикультурой, и направлено на улучшение условий выращивания гидробионтов и снижение потерь биопродукции.

В устройстве каждый сетной садок 2 разделен перегородкой 7, .закрепленной на сетном мешке 1 и канате 4, при этом перегородки 7 выполнены с положительной плавучестью и имеют стержни с зажимными элементами для фиксации баллонов водорослей. Для крепления перегородок 7 к сетному мешку 1 используются разрезные кольца. Для доступа во внутренние полости садков сеткой мешок 1 в зоне садков снабжен застежками типа молния. Устройство оСнащено поплавком 6 и якорем 5 для придания ему в воде заданного положения. 1 з.п. h-лы, 2 ил.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHGMY СВИДЕТЕЛЬСТВУ

1393373

Изобретение QTHocHTcsl к рыбной промьнпленности и может быть использовано в хозяйстван, занимающихся марнкультурой.

Цель изобретения — улучыение условий выращивания и снижение потерь биопродукции.

Устройство позволяет разместить в садках наряду с такими гидробионтами, как моллюски, талломы водорослей — макрофитов, что способствует активному их росту и развитию.

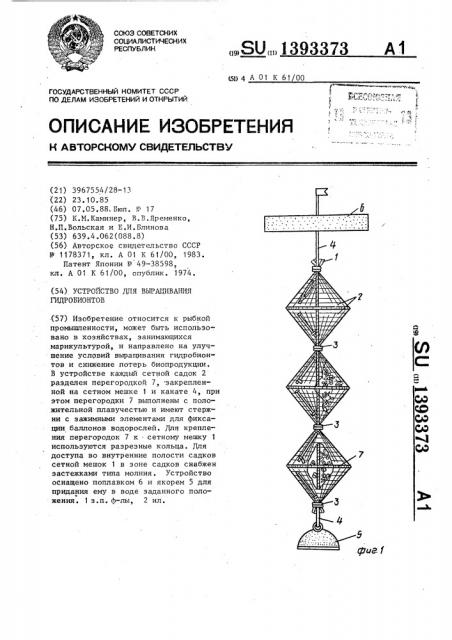

На фиг.1 показано устройство, общий вид;на фиг,2 — садки, общий вид.

Устройство для выращивания гидробионтов состоит из сетного мешка 1 цилиндрической формы, разделенного на отдельные садки 2 перехватами 3, каната 4, проходящего по оси мешка 1, якоря 5 и поплавка 6. Каждый садок 2 снабжен перегородкой 7, закреппенной на сетном мешке 1 посредством крепежных разрезных колец 8. Пере( городки 7 выполнены с положительной плавучестью (например, из материала капрон, полиэтилен и т.д.) с воздушными полостями, снабжены перфорацией для пропуска воды и имеют стержни 9 с зажимными элементами 10 из эластичного материала, например из резины, для фиксации талломов водорослей, Для пропуска каната 4 перегородки 7 имеют радиальный разрез 11.

Сетной мешок 1 в зоне образования садков 2 снабжен застежками 12 типа молния, выполненными из пластмассы и расположенными в верхней и ниж-, ней частях садка.

Садки 2 разделяются перегородками 7 на две части (фиг.2). В случае необходимости перегородок 7 может быть установлено больше и садок 2 в этом случае будет разделен на несколько частей °

Устройство работает следующим образом.

В собранное на суше или плавсредстве устройство через окна, образованные в сетном мешке 1 раскрытыми застежками 12, в садки 2 помещают талломы водорослей 13 (например,филлофора) и крепят их на стержнях 9 посредством зажимных элементов 10. ,Затем в садки 2 помещают гидробионты 14, например моллюски, после чего застежки 12 закрывают и устройство устанавливают в море, при этом устройство может быть установлено как в вертикальном, так и в горизонтальном положениях, При установке в ropui зонтальном положении количество поплавков б и якорей 5 увеличивается.

Наличие перегородок 7 способствует формированию пространственного объема, обеспечивающего оптимальные условия выращивания, так как при этом гидробионты не травмируются и это приводит к повышению выхода биомассы.

2g Выполнение перегородок 7 из материала с положительной плавучестью обеспечивает нормальное расположение устройства в воде, не повышает его вес, облегчает его выборку и

25 постановку.

Кроме того, перегородки 7, будучи связанными с канатом 4 и сетным мешком 1, препятствуют соударению стенок мешка 1 во время шторма, что мог30 ло бы вызвать повреждение выращиваемых гидробионтов.

Формула. изобретения

1. Устройство для выращивания гидробионтов, включающее сеткой мешок цилиндрической формы, разделенный на отдельные садки, проходящий по era оси канат, якорь и поплавок, о т л ич а ю щ е е с я тем, что, с целью улучшения условий выращивания и снижения потерь биопродукции, каждый садок снабжен перегородкой, закрепленной на сетном мешке и канате,при этом перегородки выполнены из материала с положительной плавучестью и имеют стержни с зажимными элементами для фиксации талломов водорослей. 2. Устройство по п.1, о т л и ч аю щ е е с я тем, что перегородки снабжены кольцами для фиксации на сетном мешке и имеют радиальный разрез.

1393373

Составитель А. Белов

Техред N.Èîðãåíòàë Корректор С.Черни

Редактор А.1Дандор

Заказ 1898/3

Тираж 519 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
