Способ определения фиксации головы при лучевой терапии

Способ определения фиксации головы при лучевой терапии

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине , точнее к лучевой терапии. Цель изобретения,- повышение оценки точности смещения органа. Для этого с зубов лк)бой половины верхней челюсти изготавливают капу из стоматологической пластмассы, в которую заформовывают в процессе изготовления ориентированный конец измерительного стержня - внешний ориентир, свобод ный конец стержня имеет три взаимно перпендикулярных грани. Устанавливают капу с консольно закрепленным измерительным стержнем на коренных зубах верхней челюсти. Иммобилизуют голову с помощью иммобилизующего устройства (ИУ). Закрепляют ИУ на устройстве для перемещения, вводя голову с помощью последнего в треб.уемое положение. Закрепляют на ИУ датчик перемещений или индикатор и выставляют его чувствительный элемент относительно одной из граней свободного конца измерительного стержня так, чтобы направление смещения чувствительного элемента совпало с направлением наибольших ожидаемых смещений головы. Посредством устройства перемещают голову и регистрируют одновременно величину смещения измерительного стержня, получая полную информацию о смещениях любой точки черепа путем выставления чувствительных элементов датчиков в трех взаимно перпендикулярных направлениях относительно каждой из трех упомянутых точек конца измерительного стержня. с е (Л со ;о оо liu со

Ф

„„SU„„1393437

СОЮЗ ижТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (р 4 А 61 N 5/00

Я(Р4 Iil"1о1 А 1 !

) 1

ЬНli. é

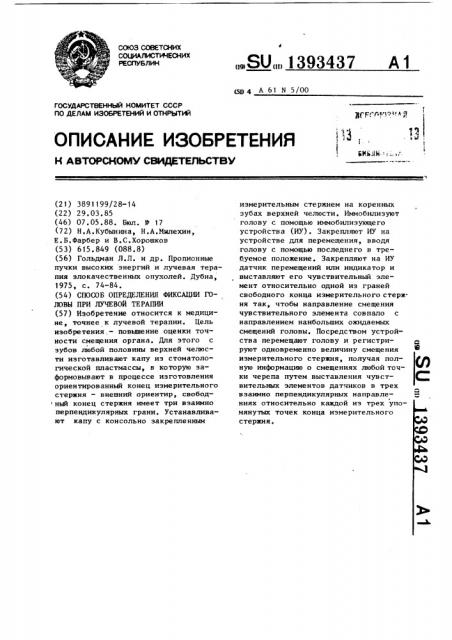

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3891199/28-14 (22) 29.03.85 (46) 07.05.88. Бюл. Р 17 (72) Н.А.Кубынина, Н.А.Милехин, E.Á.Ôàðáåð и В.С.Хорошков (53) 615.849 (088.8) (56) Гольдман Л.Л. и др. Пропионные пучки высоких энергий и лучевая терапия злокачественных опухолей. Дубна, 1975, с. 74-84. (54) СПОСОБ ОПРЕДЕЛЕНИИ ФИКСАЦИИ ГОЛОВЫ ПРИ ЛУЧЕВОЙ ТЕРАПИИ (57) Изобретение относится к медицине, точнее к лучевой терапии. Цель изобретения, — повышение оценки точности смещения органа, Для этого с зубов любой половины верхней челюсти изготавливают капу из стоматологической пластмассы, в которую заформовывают в процессе изготовления ориентированный конец измерительного стержня — внешний ориентир, свобод ный конец стержня имеет три взаимно перпендикулярных грани. Устанавливают капу с консольно закрепленным измерительным стержнем на коренных зубах верхней челюсти. Иммобилизуют голову с помощью иммобилизующего устройства (ИУ). Закрепляют ИУ на устройстве для перемещения, вводя голову с помощью последнего в требуемое положение. Закрепляют на ИУ датчик перемещений нли индикатор и выставляют его чувствительный элемент относительно одной из граней свободного конца измерительного стержня так, чтобы направление смещения чувствительного элемента совпало с направлением наибольших ожидаемых смещений головы. Посредством устройства перемещают голову и регистрируют одновременно величину смещения измерительного стержня, получая полную информацию о смещениях любой точки черепа путем выставления чувствительных элементов датчиков в трех взаимно перпендикулярных направлениях относительно каждой из трех упомянутых точек конца измерительного стержня.

1393437

Посредством устройства перемещают голову и одновременно регистрируют величину смещения измерительного стержня °

Предлагаемый способ позволяет получить полную информацию о смещениях любой точки черепа. Для этого необходимы результаты измерений в трех достаточно разнесенных точках (5-7 см), не лежащих на одной прямой, расположенных на свободном конце измерительного стержня. В этом случае чувствительные элементы датчиков выставляют в трех взаимно перпендикулярных направлениях относительно каждой из трех упомянутых точек конца иэмерительного стержня.

Формула и з о б р е т е н и я

Составитель И.Позняк

Редактор Л.Зайцева Техред М.Моргентал Корректор В.Гирняк

Заказ 1903/6 Тираж 541 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

Изобретение относится к области медицины — преимущественно лучевой терапии.

Цель изобретения - повышение оценки точности смещения органа.

Способ осуществляют следующим образом.

С зубов любой половины верхней челюсти изготавливают капу иэ сто( матологической пластмассы, в которую в процессе изготовления заформовывают определенным образом ориентированный конец измерительного стержня (внешний ориентир), причем свобод- 15 ный конец стержня имеет три взаимно перпендикулярных грани. Устанавливают капу с консольно закрепленным измерительным стержнем на коренных зубах верхней челюсти. Иммобилизируют 20 голову с помощью иммобилизующего устройства (ИУ). Закрепляют ИУ на устройстве для перемещений. Выводят голову в требуемое положение с помощью устройства для перемещений. 25

Закрепляют на ИУ датчик перемещений или индикатор и выставляют его чувствительный элемент относительно одной из граней свободного конца измерительного стержня таким образом, 30 чтобы направление смещения чувствительного элемента совпадало с направлением наибольших ожидаемых смещений головы, Способ определения фиксации головы при лучевой терапии путем иммобилизации головы на радиационном стенде, определения положения ее до и после перемещения относительно иммобилизатора, отличающийся тем, что, с целью повышения оценки точности смещения органа, жестко фиксируют к коренным зубам верхней челюсти внешний ориентир, положение головы определяют непрерывно в течение всего перемещения.
