Устройство для диспергирования

Устройство для диспергирования

Иллюстрации

Показать все

Реферат



Изобретение относится к флотационному обогащению полезных ископаемых и может быть использовано в кондиционерах и пневматических флотационных машинах, а также в других отраслях промьшленности. Устройство для диспергирования содержит перфорированную трубу, на которую навит по спирали эластичный элемент, причем эластичный элемент выполнен в виде ленты, н-твитой на трубу таким образом, что каждый последующий виток перекрывает предьщущий. При этом каждый последующий виток перекрьшает предыдущий :,о половины ширины ленты, а перфорап-тя в трубе выполнена в виде продольных щелей длиной более шага спирали С расстоянием между ними ме.нее шага спирали. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (5D 4 В 01 F 13/02

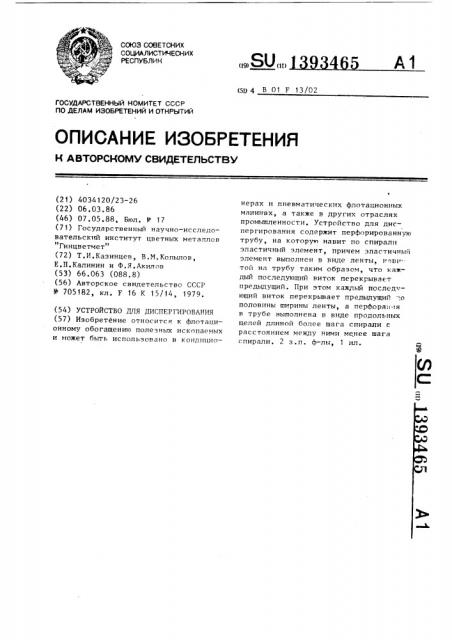

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4034120/23-26 (22) 06.03 ° 86 (46) 07.05.88, Бюл. )1 17 (7 1) Государственный научно-исследовательский институт цветных металлов

Гинцветмет (72) Т.И.Казинцев, В.M.Êîïûëîâ, Е.П.Калинин и Ф.Я.Акилов (53) 66.063 (088.8) (S6) Авторское свидетельство СССР

У 705182, кл. F 16 К 15/14, 1979. (54) УСТРОЙСТВО ДЛЯ ДИСПЕРГИРОВАНИЯ (57) Изобретение относится к флотационному обогащению полезных ископаемых и может быть использовано в кондиционерах и пневматических флотационных машинах, а также в других отраслях промышленности. Устройство для диспергирования содержит перфорированную трубу, на которую навит по спирали эластичный элемент, причем эластичный элемент выполнен в виде ленты, изви-той на трубу таким образом, что каждый последующий виток перекрывает предыдущий. При этом каждый последующий виток перекрывает предь(Пущий ".,о половины ширины ленты, а перфорац 1я в трубе выполнена в виде продольных щелей длиной более шага спирали расстоянием между ними менее шага спирали. 2 з.п. ф — лы, 1 ил.

1393465

40

45 ч а ю щ е е с я тем, что перфорация в трубе выполнена в виде продольных

11 з обре те ние относится к фпотационному обогащению полезных ископаемых и может быть использовано в кондиционерах в пневматических флотациопных машинах, а такжс в других отраспях промьпцпенности.

Цель изобретения — повышение эффективности работы путем обеспечения равномерного распределения диспергируемой седы по длине угтройства.

На чертеже представлено устройство для диспергирования, разрез.

Устройство дпя диспергирования содержит перфорированную трубу 1, на которую навит по спирали эластичный элемент 2, выполненный в виде ленты, навитой на трубу так, что каждый последующий виток перекрывает предьщущий до половины ширины ленты, а перфорация п трубе выполнена в виде продспьн :гх шепей длиной более шага ссп ради с расстоянием между ними менее шага спирали.

Устройство работает спедующим обчз том, gHcHeprHp:емая среда под давлением подается в перфорированную трубу и, пройдя через перфорацию, постум пает под эпагтпчньп:. элемент 2. В том случае, когда давление среды в трубе превып.ает ус.плие натяжения эластичного эпеме..та 2, последний растягивается и диспергHp, åìaÿ среда выходит из устройства через образующуюся

a1епу

Равномерность распределения диспергируемой среды по длине устройства обеспечив;сется тем, что эластичный элемент 2 имеет одно и то же натяжение по всей длине устройства.

Это достигаетгя тем, что каждый последующий виток п .нты эластичного элемента 2, перс крывая предыдущий, фиксирует его по сжение на трубе 1, в результате че о каждый виток ленты устро terna Ha..с :, вся в одинаковых условиях, обеспечивающих одинаковое пятя:;,ение пен н по всей двине трубы.

0

В случае выполнения условия перекрытия предыдущего витка последующим до половины ширины ленты намотка осуществляется в два слоя, что позволяет снизить давление диспергируемой среды в перфорированной трубе.

Пскольку предложенное техническое решение позволяет испольэовать устройство для диспергирования большой длины, то для повышения прочности перфорированной трубы без увеличения ее материалоемкости перфорация в трубе выполняется в виде продольных щелей длиной более шага спирали с расстоянием между ними менее шага спирали.

Применение предлагаемого устройства для диспергирования позволяет повысить равномерность распределения диспергируемой среды, что снижает ее расход и повышает эффективность работы аппарата, в котором это устройство применяется.

Ф о р м у л а и з о б р е т е н и я

1. Устройство для диспергирования, содержащее перфорированную трубу, на которую навит .по спирали эластичный элемент, о т и и ч а ю щ е ес я тем, что, с целью повышения эффективности работы путем обеспечения равномерного распределения диспергируемой среды по длине устройства, эластичный элемент выполнен в виде ленты, при этом каждый последующий виток ленты перекрывает предыдущий.

2. Устройство по п.1, о т л и ч а ю щ е е с .я тем, что каждый последующий виток перекрывает предыдущий до половины ширины ленты.

3. Устройство по п. 1, о т л и щелей длиной более шага спирали с расстоянием между ними менее шага

cr.èðàëè .
