Устройство для подачи смазочно-охлаждающей жидкости

Устройство для подачи смазочно-охлаждающей жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к металлообработке , а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ). Целью изобретения является повышение надежности за счет увеличения срока службы устройства. Для фиксации наконечника при подаче СОЖ по гибкому шлангу 3 из емкости гибкий шланг 3 изгибают и включают источник 11 высокого напряжения, который подает напряжение на электрореологическую суспензию 10, размещенную в полости между эластичными трубопроводами 7 и 8. Суспензия 10 затвердевает и фиксирует шланг в заданном положении. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9! (1!) <б1! 4 R 23 Q 11/10

j3 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

A-A

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4171167/25-08 (62) 4106282/25-08 (22) 05.11.86 (23) 14.08.86 (46) 07.05.88. Бюл. Р 17 (75) А.В.Чинахов (53) 621.9. 025 (088.8) (56) Авторское свидетельство СССР

Ф 914242, кл. В 23 Q 11/!О, 1979. (54) УСТРО11СТВО ДЛЯ ПОДАЧИ СМАЗОЧНООХЛАЖДА1Т!ЕЙ ЖИДКОСТИ (57) Изобретение относится к металлообработке, а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ). Целью изобретения является повышение надежности sa счет увеличения срока службы устройства.

Для фиксации наконечника при подаче

СОЖ по гибкому шлангу 3 из емкости гибкий шланг 3 изгибают и включают источник 11 высокого напряжения, который подает напряжение на электрореологическую суспензию 10, размещенную в полости между эластичными трубопроводами 7 и 8. Суспензия 10 эатвердевает и фиксирует шланг в saданном положении. 2 ил.

1393590

Устройство относится к металлообработке, а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ) в зону обработки.

Цель изобретения — повышение надежности эа счет увеличения срока службы устройства.

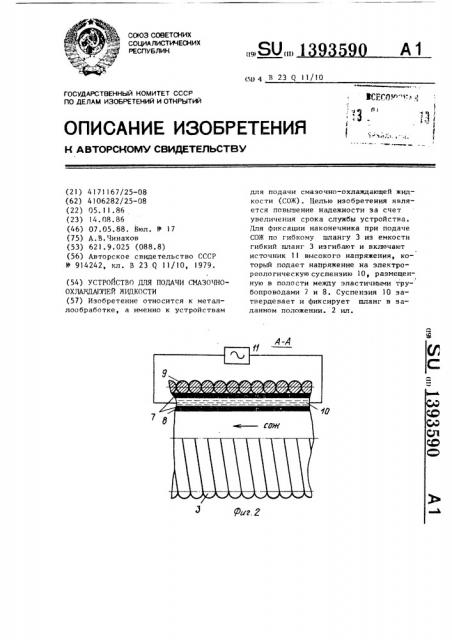

На фиг.1 изображено устройство, общий вид; на фиг.2 — разрез А-А на фиг,1.

Устройство содержит емкость 1 для

СОЖ, насос 2, связанный с ним гибкий шланг 3 с наконечником 4, и приспособление 5 для фиксации шланга 3 на 15 корпусе 6 станка. Гибкий шланг 3 выполнен в виде двух концентрично расположенных эластичных трубопроводов

7 и 8 с оплеткой 9, полость между шлангами 7 и 8 заполнена электрорео- 20 логической суспензией 10. Кроме того, устройство содержит источник 11 высокого наПряжения, электрически связанный с суспензией 10.

Электрореологическая суспензия — 25 это жидкодисперсная система (например, диэлектрическая система — трансформаторное масло и твердая фаэа— кремнезем, частицы которого покрыты активатором), проявлямцая электрорео- 30 логический эффект, заключающийся в том, что под действием высоковольтного потенциала она резкс увеличивает свою вязкость вплоть до затвердевания.

Устройство работает следуклцим об разом.

Шланг 3 изгибают до необходимой конфигурации для направления потока

СОЖ в зону обработки иэ емкости 1 насосом 2 и включают источник 11 высокого напряжения. После этого шланг 3 благодаря свойствам электрореологической суспензии 10 становится жестким и его наконечник 4 направляется в зону обработки. При необходимости изменения направления потока СОЖ иэ наконечника 4 включают источник 11 изгибают шланг 3 под нижним углом и снова включают источник 11.

Формула изобретения

Устройство для подачи смазочно-охлаждаюшей жидкости (СОЖ), содержащее емкость для СОЖ, последовательно связанные с ней насос и гибкий шланг с наконечником, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, шланг выполнен в виде двух коаксиально расположенных эластичных трубопроводов, полость между которыми

-заполнена электрореологической сус- пензией и электрически связана с введенным в устройство источником высокого напряжения.
