Реферат

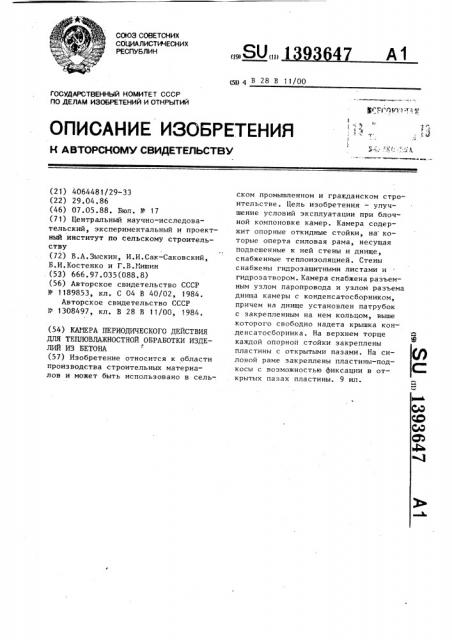

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

119) () I) А1 (51) 4 В 28 В 11/00 ф» ) ) ) р) 1 г,", е

) Ъ

5 У т

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4064481/29-33 (22) 29.04.86 (46) 07.05.88 ° Бюл. № 17 (71) Центральный научно-исследовательский, экспериментальный и проектный институт по сельскому строительству (72) В.А.Зыскин, И.И.Сак-Саковский, Б.И.Костенко и Г.В.)1ишин (53) 666.97.035(088.8) (56) Авторское свидетельство СССР № 1189853, кл. С 04 В 40/02, 1984.

Авторское свидетельство СССР № 1308497, кл. В 28 В 11/00, 1984. (54) КАИЕРА ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

ДЛЯ ТЕПЛОВЛАЖНОСТНОЙ ОБРАБОТКИ ИЗДЕЛИЙ ИЗ БЕТОНА (57) Изобретение относится к области производства строительных материалов и может быть использовано в сель-. ском промышленном и гражданском строительстве. Цель изобретения — улучшение условий эксплуатации при блочной компоновке камер. Камера содержит опорные откидные стойки, на которые оперта силовая рама, несущая подвешенные к ней стены и днище, снабженные теплоизоляцией. Стены снабжены гидрозашитными листами и гидрозатвором. Камера снабжена разъемным узлом паропровода и узлом разъема днища камеры с конденсатосборником, причем на днище установлен патрубок с закрепленным на нем кольцом, выше которого свободно надета крышка конденсатосборника. На верхнем торце каждой опорной стойки закреплены пластины с открытыми пазами. На силовой раме закреплены пластины-подкосы с возможностью фиксации в открытых пазах пластины. 9 ил.

139.3647

Изобретение относится к производству строительных материалов и может быть использовано в сельском промышленном и гражцанском строительстве.

Цель изобретения: — улучшение условий эксплуатации при блочной компоновке камер.

На фиг. изображен блок двух камер, общий вид, разрез; на фиг. 2 — 10 то же, вид сверху; на фиг. 3 — разрез

А-А на фиг. 2; на фиг. 4 — узел I на фиг. 1; на фиг. 5 — узел II на фиг. 1 (теплоизоляция не показана); на фиг. 6 — вид Б на фиг. 5; на 15 фиг. 7 — узел III на фиг. 1- на фиг. 8 — узел IV на. фиг. 1; на фиг. 9 — узел V на фиг. 1.

Камера содержит стены 1 и днище

2, образующие цельнометаллический 20 кессон, силовую раму 3 в виде расположенного в верхней части стен швеллера, который является одновременно и гидрозатвором. Для фиксации положения кессона на опорных стойках

4 и ужесточения крепления силонбй рамы 3 со стенками 1 имеются пластины

5 с открытыми пазами 6, жестко закрепленными на верхнем торце каждой опорной стойки 4, и пластины-подкосы 30

7, жестко закрепленные на силовой раме 3 с возможностью фиксации в открытых пазах 6 пластин 5.

В нижней части камера обвязана швеллером 8, соециненным с такими же швеллерами в поперечном сечении, образующими гидрозатвор элементов днища, которые запопняются горячим битумом или мастикой. В камере размещенЬ| четыре стойки 9 пакетировщика и 40

> две защитные стойки 10, предохраняющие торцовые стены от повреждения.

В нижней части камеры на скользя"

1 щих опорах 11 расположена перфорированная труба 12. Стены и днище камеры облицованы теплоизоляцией,13, удерживаемой от смещения сеткой 14, прикрепляемой к стенам отгибными штырями 15.

Снаружи блок камер облицован асбоцементными плигами или любым другим листовым материалом (не показано).

Ввод паропроводящей трубы 16 содержит патрубок 17 со сгонамн, а к стенке камеры присоединена специальная удлиненная муфта 18„„ позволяющая отсоединить перфорированную трубу 12.

С днищем камеры жестко соединен патрубок 19 конденсатосборника, на котором закреплено кольцо 21, выше которого свободно надета крышка 22 конденсатосборника 20. Площадка 23 обслуживания опирается на опорные стойки 4, а по торцовым стенкам — на отдельно устанавливаемые защитные стойки 10.

Опорные стойки 4, стойки 9 пакетировщика и защитные стойки 10 имеют на нижних торцах прямоугольные фланцы 24. Такие же фланцы 24 имеются на фундаментных балках 25 в месте установки стоек. Фланцы 24 на противоположных сторонах имеют петли 26 с осями 27, что позволяет откидывать стойки в нижнем направлении при демонтаже камеры.

Для сообщения с наружным воздухом и обеспечения свободного выхода паровоздушной смеси камера оборудована газообменной трубой 28.

Камера работает следующим образом.

В камеру загружают бетонные изделия, укладывая их на стойки 9 пакетировщика. Затем камеру закрывают крышкой и подают пар, создающий в камере греющую паровоздушную среду.

Камера относится к типу термосных, в которые пар подается только на стадии подъема температуры, а дал& м, с нейшее выдерживание осуществляется в термосных (частично термосных) условиях с допускаемым снижением температуры среды 1-1,5 С/ч. Эффективность камеры достигается как за счет снижения расхода тепловой энергии, так и за счет снижения материалоемкости конструкции и трудоемкости изготовления. Несущих стен в термосной камере нет. Вертикальные ограждения камер выполняется иэ стального листа толщиной 3 мм, подвешенного к силовой раме 3, и слоя теплоизоляции 13 толщиной,100-120 мм из полужестких минераловатных плит, укрепленных на стене 1 с помощью приваренных стальных штырей 15 и металлической сетки

14.

Перед установкой теплоизоляции 13 поверхности металлических листов покрывается антикоррозионным составом и окрашивается алюминиевой краской для уменьшения радиационной составляющей теплопотерь.

Таким образом, предлагаемая камера обеспечивает технологическую гибкость передела тепловлажностной обработки в условиях широкой и постоянно меняю139364 7 щейся номенклатуры изделий и конструкций сельского строительства, что достигается возможностью изменения габаритов и конструкции пропарочных камер в пределах выбранного шага опорных стоек.

Формула из обретения

f0

Кам ра периодического действия для тепловлажностной обработки изделий из бетона, содержащая опорные откидные стойки, силовую раму, опирающуюся на опорные стойки и несущую подвешенные к ней стены и днище с теплоизоляцией, гидрозащитные,листы и гидрозатворы, а также разъемный узел паропровода и узел разъема днища камеры с конденсатосборником, о тл и ч а ю щ а я с я тем, что, с целью улучшения условий эксплуатации при блочной компоновке камер, камера снабжена пластинами с открытыми пазами, жестко закрепленными на верхнем торце опорной стойки, и пластинами-подкосами, жестко закрепленными на силовой раме с возможностью фиксации в открытых пазах пластин, а узел разъема днища камеры с конденсатосборником снабжен жестко соединенными с днищем патрубком и закрепленным на нем кольцом, выше которого свободно надета крышка конденсатосборника.

f393647

1393647, 1393647

1393647
