Клещевой захват лесозаготовительной машины

Клещевой захват лесозаготовительной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к грузозахватным устройствам. Цель изобретения - упрощение конструкции. Клещевой захват лесозаготовительной машины содержит корпус 1, челюсти 2 и 3, установленные на осях 4 корпуса 1, привод поворота челюстей от силового цилиндра 5 и тяги 6. На кронштейне корпуса 1 консольно закреплен нож 8 силового резания, а на челюсти 3 закреплен консольный упор 9. С раскрытыми челюстями 2 и 3 захват наводят на вершину лежащего дерева. Включением силового цилиндра 5 челюсти 2 и 3 смыкаются, захватывая вершину дерева. При этом вершина дерева упором 9 надвигается на режущую кромку ножа 8. После отделения верпины ствол дерева зажимается между челюстями 2, 3 и корпусом 1 и транспортируется. 5 ил. I W со со со ел ел

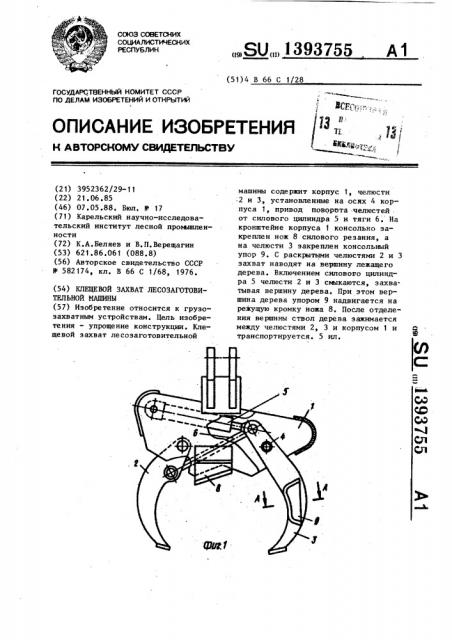

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1393755

А1 (51)4 В бб С 1/28

ГОСУДАР(ТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Ii ., ц

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ ВЩ@;,.Т„, . (54) КЛЕЩЕ ВОЙ ЗАХВАТ ЛЕСОЗАГОТОВИТЕЛЬНОЙ ИАШИНЫ (57) Изобретение относится к грузозахватным устройствам. Цель изобретения — упрощение конструкции. Клещевой захват лесозаготовительной (21) 3952362/29-11 (22) 21.06.85 (46) 07.05.88. Бюл, В 17 (71) Карельский научно-исследовательский институт лесной промышленности (72) К.А.Беляев и В.П.Верещагин (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР

У 582 174, кл. В 66 С 1/68, 1976. машины содержит корпус I челюсти

2 и 3, установленные на осях 4 корпуса 1, привод поворота челюстей от силового цилиндра 5 и тяги 6. На кронштейне корпуса 1 консольно закреплен нож 8 силового резания, а на челюсти 3 закреплен консольный упор 9. С раскрытыми челюстями 2 и 3 захват наводят на вершину лежащего дерева. Включением силовоюо цилиндра 5 челюсти 2 и 3 смыкаются, захватывая вершину дерева. При этом вершина дерева упором 9 надвигается на режущую кромку ножа 8. После отделения вершины ствол дерева зажимается между челюстями 2, 3 и корпусом 1 и транспортируется. 5 ил.

1393755

Изобретение относится г rpy-сзаватным устройствам.

Цель изобретения — упрощение конструкции.

На фиг. 1 показан клещевой .àõâ .i, общий вид на фиг. 2 — то я.е, вид сбоку; на фиг. 3 — разрез А-А на иг. 1, на.фиг. 4 — захват в работе зажатым дерево . "бщий вид; па диг. 5 — клещевой захват с зажатым еревом и удаленной вершиной, вид сбоку.

Клещевой эах ат лесозаготовитель( 1ой машHHbl содержит корпу. 1, челюст и 2 и 3, устакавленн:Ip ка осях 4 корпуса 1 привод поворота челюстей

9 т склог ого цилиндра 5 и тяги 6. На кронштейне i корпуса 1 консольно закреплен нож 8 силового резания, ( на челюсти 3 — консольный упор 9.

С раскрытыми челюстями 2 и 3 за1 ват наводят на вершину лежащего деева. Включением силового цилиндра 5 елюсти 2 и 3 смыкаются, захватывая ершину дерева. При этом по мере мыкания челюстей захвата вершина ерева упором 9 надвигается на режу1 ую кромку ножа 8.

После отделения вершины ствол дерева зажимается между челюстями 2 и

3 и корпусом 1 захвата. Зажатое дерево укладывают в коник машины. Далее цикл работы повторяется.

Формула изобре тения

Клещевой захват лесозаготовительной машины, содержащий корпус, приводные челюсти, установленные на осях корпуса, и приспособление для обрезки вершины дерева, включающее к .нсольно размещенный относительно челюстей нож силового резания и опору для вершины дерева, о т л и ч а ю— шийся тем, что, с целью упрощения конструкции, опора для вершины дерева представляет собой консольный упор, закрепленный перпендикулярно к боковой поверхности одной из челюстей, выполненный с рабочей поверхностью, повторяющей профиль соответствующего участка поверхности челюсти, и расположенный на одной образующей внутренней поверхности челюсти, а в аж силового резания жестко закреплен на корпусе со смещением его режущей кромки эа свободный торец консольного упора.

1393755

У Z фиг. 4
