Сырьевая смесь для получения белитового цементного клинкера

Сырьевая смесь для получения белитового цементного клинкера

Иллюстрации

Показать все

Реферат



Изобретение относится к составам сырьевых смесей для получения беЛитового цементного клинкера, может найти применение в промышленности строительных материалов и направлено на снижение температуры клинкерообразования, повьшение .прочности цемента и уменьшение его водоотделения. Сырьевая смесь содержит компоненты , мас.%: монтмориллонитовая глина 2-6, отходы сухого магнитного обогащения контактово-метасоматических железных руд 22-30 и известняк остальное. Температура обжига равна t350°C, прочность при сжатии в 28 сут 90-97 МПа, удельное водоотделение 1,4-2,5%. 3 табл. о 8 сл с

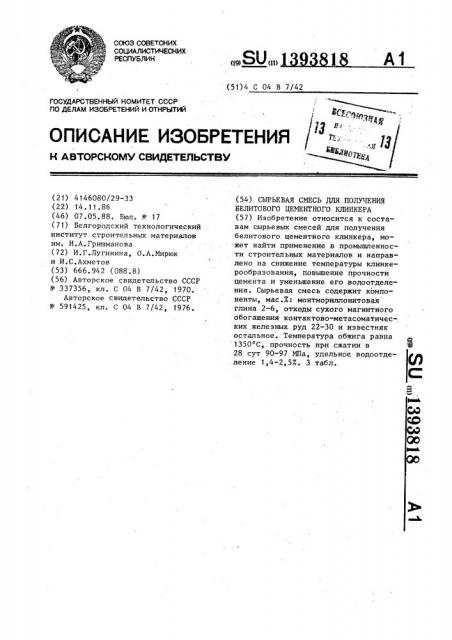

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

1 А1 (19) (11) (51) 4 С 04 В 7/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4146080/29-33 (22) 14. 11.86 (46) 07.05 ° 88. Бюл. ¹ 17 (71) Белгородский технологический институт строительных материалов им. И.А.Гришманова (72) И.Г.Лугинина, О.А.Мирюк и И;С.Ахметов (53) 666.942 (088 ° 8) (56) Авторское свидетельство СССР

¹- 337356, кл. С 04 В 7/42, 1970.

Авторское свидетельство СССР

¹ 591425, кл. С 04 В 7/42, 1976. (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ

БЕЛИТОВОГО ЦЕМЕНТНОГО КЛИНКЕРА (57) Изобретение относится к составам сырьевых смесей для получения белитового цементного клинкера, может найти применение в промышленности строительных материалов и направлено на снижение температуры клинкерообразования, повышение, прочности цемента и уменьшение его водоотделения. Сырьевая смесь содержит компоненты, мас.Х: монтмориллонитовая глина 2-6, отходы сухого магнитного обогащения контактово-метасоматических железных руд 22-30 и известняк остальное. Температура обжига равна

1350 С, прочность при сжатии в

28 сут 90-97 МПа, удельное водоотделение 1,4-2,5Х. 3 табл.

Полученные клинкера измельчают с добавлением 5% гипса до удельной поверхности 3300+100 см /г. Физико-механические испытания проводят на образцах цементного теста нормальной густоты размером 10 10 60 мм через

7 и 28 сут водного твердения. Водоцементное отношение 0,25-0,27.

Водоотделение цементов определяют по методике отсчета объема оседающего цементного теста и характеризуется удельным водоотделением.

Результаты испытаний представлены в табл. 3.

22-30

Остальное

Та блипа1.

Руд

Известняк

Химический состав материалов, мас.%

1 1 1

Материал п.п п. Бi О А1 О g Fe@0 q CaO

Известняк 41,04-45,10 0,92-1,40 0,05-0,15 0,23-0,55 50,80-56,20

Глина монтмориллонитов а я 3, 15-13, 6? 57, 18-69, 41 12, 15-16, 10 4, 59-6, 58 1, 8-3, 74

Отходы сухого магнитного обогащения контактонометасоматических железных руд

3,46-6,81 40,50-48,63 12,50-14,30 10,58-15,50 9,76-13,85

1 13938

Изобретение относится к составам сырьевых смесей для получения белитоВого цементного клинкера и может найти применение в промышленности строительных материалов, Цель изобретения — снижение температуры клинкерообразования, повышеНие прочности цемента и уменьшение его водоотделения. 10

Пример. Для приготовления юрьевой смеси используют известняк, бнтмориллонитовую глину и отходы суoro магнитного обогащения (СМО) конактово-.метасоматических железных г уд, химический состав которых предтавлен в табл. 1. Отходы CMO конактово-метасоматических железных уд представляют щебневидный материL.

arr с размером зерен до 25 мм. Мине= 20 альная основа отходов СМО образоваа, мас.%: пироксены 25-30 амфиболы

10-12; плагиоклазы 10-12 скаполиты

8-10; гранаты 8-10; хлориты 9-10;, эпидот 7-8; кальцит 3-9; магнетит

I5-7; гематит 1-2; пирит 1-3.

Составы сырьевых смесей и клинке ров на их основе приведены в табл. 2.

Предварительно измельченные исход ные сырьевые материалы смешивают в соотношениях, указанных в табл. 2, ! ,Hs гомогенизированной смеси брикети руют габлетки диаметром.30 мм и высотой 15 мм, которые обжигают при

1350ОС. Режим при указанной температуре 15 мин. Охлаждение спеков резкое, на воздухе.

Формула изобретения

Сырьевая смесь для получения белитового цементного клинкера, включающая известняк и монтмориллонитовую глину, отличающаяся тем, что, с целью снижения температуры клинкерообразования, повышения прочности цемента и уменьшения его водоотделения, она дополнительно содержит отходы сухого магнитного обогащения контактово-метасоматических железных руд при следующем соотношении кампонентов, мас.X:

Монтмориллонитовая глина 2-6

Отходы. сухого магнитного обогащения контактово-метасоматических железных

1393818

Продолжение табл. 1

Химический состав материалов, мас.Ж

Материал

) иро SO TiO2 К O+Na20

МО Р,О, О, 82-2, 10 О, 00-0, 14 О, 04-0, 06 О, 10-0, 30

Известняк

Глина монтмо" риллонитовая 2,31-4,52 О, 12-0,30 0,03-0,09

1,90-2,41

5,33-6,09 2,65-3, 15 0,57-0,70 1 Содержание S °

Таблица 2

Фазовый состав яляивера, 2

Пример Веяествен7аюй состав сырьевой снеси, кас,2

Ca SO Прочее с>

Глина конт- Озчсоды морияяони- хого и тоеав иитиог обогаяе зво ствк

0,75 1,65 0,97 20 !2 34 26 4

1 67

090 2805 111 54 8 10 22 . 2 4

2О

0877 1 ° 71 ОР98 25 14 28 27, 3 3

0,80 1,82 1,03 30 18 18 29 2

0,86 1,96 1,07 46 13 12 25 ° 2 2

Т аб лица 3

Пример Т,6, j CaO, Прочность при сжатии, МПа, через сутки

Удельное водоотделение, В, Ж оС

7 28

-Предлагаемый

1350 Не обнаружено

1350 1,73.

1 35 0 Следы

1350 0,25

1350 0,66

48,7

86,2

3,0

60,8

96,3

2,6

53,6

91,4

2,5

61,0

97,0

1,4

58,0

90 5

2,0

Известный

6 1450

0,30

38,0

62,0

5,2

Отходы сухого магнитного обогащения контактовометасомати" ческих железных руд

2 73

3 68

4 70

5 ° 72

1,15-3,35 0,19-0,24 0,15-0,23
