Металлический каркас многопролетного здания

Металлический каркас многопролетного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к металлическому каркасу многопролетного здания . Целью изобретения является увеличение надежности работы каркаса за счет повышения его устойчивости в продольном направлении. Надкрановая часть колонн, образующих температурт ный шов, образована из двух гибких стоек, установленных одна в другой с зазором между ними. Оголовки гибких стоек имеют скосы с накладками и опорные плиты, на которые установлено покрытие. Наружные гибкие стойки жены направляющими.упорами на внутренней поверхности, взаимодействующими с внутренней гибкой стойкой, снаб-. женной ребрами жесткости. I s,n. ф-лы, 5 ил.

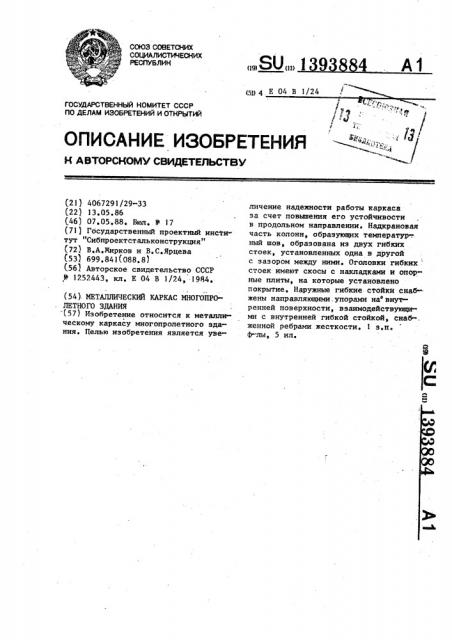

союз советсНих

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4 А1 ()9) SU oo 1 9 (дд 4 Е 04 В 1/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21} 4067291/29-33 (22) 13.05.86 (46) 07.05 ° 8& ° Бюл. У 17 (711 Государственный проектный институт "Сибпроектстальконструкция" (721 В.А.Жирков и В.С.Ярцева (531 699,841(088.8) (561 Авторское свидетельство СССР ,11 1252443, кл. Е 04 В 1/24, 1984. (54) МЕТАЛЛИЧЕСКИЙ КАРКАС МНОГОПРОЛЕТНОГО ЗДАНИЯ (57) Изобретение относится к металли ческому каркасу многопролетного здания. 11елью изобретения является увеличение надежности работы каркаса за счет повышения его устойчивости в продольном направлении. Надкрановая часть колонн, образующих температур-. ный шов, образована Hs двух гибких стоек, установленных одна в другой с зазором между ними. Оголовки гибких стоек имеют скосы с накладками и опорные плиты, на которые установлено покрытие, Наружные гибкие стойки снаб жены направляющими упорами на внутренней поверхности, взаимодействующими с внутренней гибкой стойкой, снабженной ребрами жесткости. 1 з.п. ф-лы, 5 ил.! 39388й

Изобретение относится к строитель 1тву и может быть использовано при возведении металлических каркасов

Многопролетных производственных зданий с температурным пнзом по надкрановой части колонн.

Цель изобретения - увеличение на дежности работы каркаса за счет поышения его устойчивости в продольном 10 аправлении.

На фиг.i показан металлический карас многопролетного здания; на фиг.2ечение А-А на фиг.l; на фиг.З вЂ” сеение Б-Б на фиг.2; на. фиг.4 — сече" ие В-В на фиг.2; на фиг.5 — сечение

-Г на фиг.3.

Металлический каркас многопролет1лого здания содержит колонны 1, часть которых, образующая температурный 20 щов, выполнена с надкрановой частью ,3 в виде двух гибких стоек 4 и 5, востановленных по оси колонн 2 одна в другой с зазором 6 между ними и жест K0 прикрепленных к подкрановой части

7 колонн 2, Оголовок каждой из гибких стоек

4 и 5 выполнен со скосом, направленным от оси колонны 2 в сторону смежной гибкой стойки 4, 5, и снабжен 30 ( опорной плитой 8.и жестко соединенной ,с ней накладкой.9., расположенной в плоскости скоса, что обеспечивает равнопрочность сечения. Каждая наружная гибкая стойка 4 выполнена с направляющими упорами 10, установленными в ее ВЕрхней части на внутренней поверхности 11. Внутренняя гибкая стойка 5 снабжена ребрами 12 жесткости в уровне направляющих упоров 10 40 наружной гибкой стойки 4, ?!окрытие 13 установлено на опорные плиты 8 гибких стоек 4 н 5. Вертикальные связи 14 размещены между колоннами 1 и 2. 45

Направляющие упоры 10 могут иметь

1-образный профиль с горизонтальньм ребром 15.

Скосы оголовков гибких стоек 4 н

5 обеспечивают им свободу деформаций 50 в плоскости рам при опирании покрытия 13 на опорные плиты 8 оголовков гибких стоек 4 и S. Направляющие упо= ры 10 обеспечивают свободу независимых деформаций гибких стоек 4 и 5 колонн 2 в плоскости рамы, а в продольном направлении — совместную работу и восприятие силовых воздействий двумя гибкими стойками 4 и 5 из плоскости рамы, что обеспечивает установку вертикальных связей 14 по колоннам 1 и 2 только к чаружной гибкой стойке 4 и исключает установку второго ряда вертикальных связей 14 по надкрановым частям колонн 1 и 2, что снижает металлоемкость каркаса.

Формула изобретения

1.Металлический каркас многопро-.. летного здания, включающий колонны, часть которых, образующая температурный шов, выполнена с надкрановой частью в виде двух гибких стоек, установленных по оси колонн одна в другой с зазором между ними и жестко прикрепленных к подкрановой части, покрытие, прикрепленное к гибким стой=. кам, и вертикальные. связи, размещенные между колоннами, о т л и ч а юшийся тем, что, с целью увеличения надежности работы каркаса за счет повышения его устойчивости в продольном направлении, оголовок каждой из гибких стоек выполнен со скосом, направленным от оси колонны в сторону смежной гибкой стойки, и снабжен опор= ной плитой и жестко соединенной с ней накладкой, расположенной в плоскости скоса, причем каждая наружная гибкая стойка выполнена с направляющими упорами, установленными в ее верхней части на внутренней поверхности, а последняя снабжена ребрами жесткости в уровне налравляющих упоров наружной гибкой стойки, при этом покрытие установлено на опорные плиты гибких стоек.

2.Каркас по п.1, о т л и ч а юшийся тем, что направляющие упоры имеют (-"образньп профиль с горизонтальным ребром.!

393884

1393884
