Плита перекрытия

Плита перекрытия

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и может быть использовано при устройстве перекрытий зданий и сооружений. Целью изобретения является повьшение надежности и увеличение пролета. Плита перекрытий вьшолнена в виде последовательно увеличивающихся от центра ячеек 5 и 6, каждая из которых образована параллельными ребрами 2 и 3, равноудаленными от центра плиты. Ребра предыду щей ячейки 5 уперты своими торцами в ребра последуквцей ячейки 6.Ребра 4 последней ячейки сопряжены с опорным контуром 1 и образуют жесткий треугольник 7. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСГ1УБЛИН (19) (П) А1 (gg 4 Е 04 В 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

-3..Г р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Ю\

° °

°

МЮ (21) 4123064/29-33 (22) 02,09.86 (46) О?.05.88. Бюл. В 17 (71) Всесоюзный проектно-экспериментальный конструкторский и технологический институт (72) Р.О.Саакян, А.О.Саакян и С.Г.Татевосян (53) 69.025.22(088.8) (6) Авторское свидетельство СССР

11 992696, кл. E 04 .С 2/50, 1980. (54) ПЛИТА ПЕРЕКРЫТИЯ (57) Изобретение относится к области строительства и может быть испольэовано при устройстве перекрытий зданий и сооружений. Целью изобретения является повьапение надежности и увеличение пролета. Плита перекрытий выполнена в ниде последовательно увеличивающихся от центра ячеек 5 и 6, каждая из которых образована параллельными ребрами 2 и 3, равноудален» ными от центра плиты. Ребра предыдущей ячейки 5 уперты своими торцами в ребра последующей ячейки 6.Ребра 4 последней ячейки сопряжены с опорным контуром 1 и образуют жесткий треугольник 7. 2 ил.

1393887

Формула изобретения

Составитель А.Музыко

Редактор H.Ãóíüêo Техред М.Ходанич Корректор О.Иекмар

Заказ 1943/29

" Подписное

Тираж 688

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано при устройстве перекрытий зданий и сооружений.

Целью изобретения является повышение надежности и увеличение пролета.

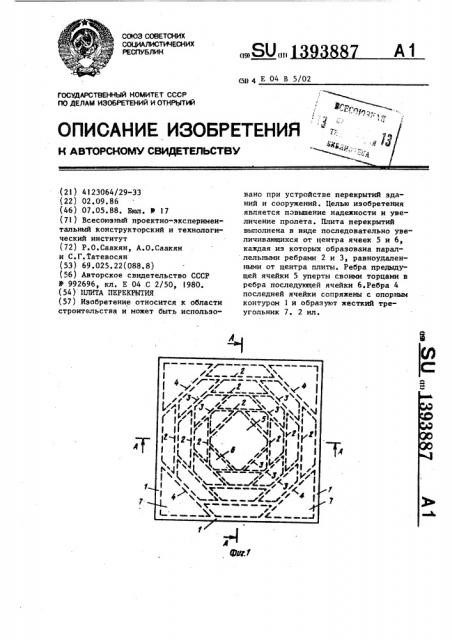

На фиг. 1 изображена плита перекрытия, план; на фиг„ 2 — разрез А-А на фиг. I. !

Плита перекрытия включает квадра тный несущий опорный контур 1 и систему сопряженных непересекающих ся ребер 2-4, образующих ячейки 5 и

6. Ребра 4 сопряжены с опорным контуром с образованием в углах жестких треугольников 7. Длина ребер 4 равна длине половине перекрываемого пролета (L) так как только в этом случае суммарная длина всех ребер (2-4) получается оптимальной. Если длину ребер 4 взять большей, чем половина пролета, то необходимо в этом случае увеличить высоту поперечного сечения ребра, что приводит к увеличению расхода материалов и потере полезной высоты перекрываемого помещения или этажа. Ребра 2 и Э, сопряженные с ребрами 4 и между собой, имеют длину, по5 следовательно убывающуюся к центру, которая принимается, исходя из оптимального расстояния между ребрами и не менее четверти перекрываемого пролета (L), так как процесс деления или убывания может происходить бесконечно.

Плита перекрытия, включающая сис15 тему ребер, параллельных граням и диагоналям плиты, о т л и ч а ю щ ая с я тем, что, с целью повышения надежности и увеличения пролета, система выполнена в виде последовательно

20 увеличивающихся от центра ячеек, каждая из которых образована параллельны" ми друг другу равноудаленными от центра плиты ребрами, упертыми торцами в ребра последующей ячейки, а ребра

25 последней ячейки сопряжены с опорным контуром с образованием по его углам жестких треугольников.
