Реферат



Изобретение может быть использовано на предприятиях производства сборного железобетона, в частности предварительно напряженных железобетонных изделий. Целью изобретения является упрощение процесса натяжения арматуры в стацнонарных формах. Устройство содержит установленную на основании I форму 2 с неподвижными упорами 4 и 5 для арматура 6 и опорными накладками 7, силовую траверсу 3, выполненную в виде подъемной рамы, с шарнирно закрепленными на ней грузом 9 и тягами 10, снабженными захватами П. Груз 9 оборудован защелкой 14, а упоры 4 и 5 и захваты 11 изготовлены в виде ступеней одинакового контура. При необходимости усилие натяжения регулируют изменением массы груза. Предлагаемое устройство технологично в изготовлении, позволяет экономить электроэнергию и расширяет диапазон применения. 7 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1% 01) 93 А1 (511 4 E 04 G 21/12

5 :; : 1р -,.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 1, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4123627/29-33 (22),,30.06.86 (46) 07.05.88. Бюп. В 17 (71) Киевский филиал Конструкторско-. технологического бюро "Стройиндустрия" и Государственный проектный институт "Гипрогражцанпромстрой" Гос строя УССР (72) Н.П.Волынец, Г.Н.Молчанов и А.В. Шайдецкий!.

753) 69.057.58(088,8) (56))Авторское свидетельство СССР

Ф 319720, кл, Е 04 G 21/12, 1971, Авторское свидетельство СССР

У 635204, кл. Е 04 G 21/12, 1978. (54) УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОГО

НАТЯЖЕНИЯ АРМАТУРИ (57) Изобретение может быть использовано на предприятиях производства сборного железобетона, в частности предварительно напряженных железобетонных изделий. Целью изобретения является упрощение процесса натяжения арматуры в стационарных формах. Устройство содержит установленную на основании 1 форму 2 с неподвижными упорами 4 и 5 для арматуры 6 и опорными накладками 7, силовую траверсу 3, выполненную в виде подъемной рамы, с шарнирно закрепленными на ней грузом

9 и тягами 10, снабженными захватами

11. Груз 9 оборудован защелкой 14, а упоры 4 и 5 и захваты 11 изготовлены в виде ступеней одинакового контура.

При необходимости усилие натяжения регулируют изменением массы груза.

Предлагаемое устройство технологично в изготовлении, позволяет экономить электроэнергию и расширяет диапазон применения. 7 ил.

1393893 2

В подготовленную традиционным образом для формования форму 2 укладывают арматуру 7: на одном конце ее н шайбы 8 заводях в упоры 5 формы 2, й„ на другом — в захваты 11 тяг 10.

Надежно закрепив арчатуру 7 известр- ными средствами, краном опускают тра" версу 3, в результате чего арматура

7, соединенная с упорами 5 формы 2 и захватами 11 тяг 10, удлиняется в пределах упругой деформации. ия После прохождения траверсой 3 по« ложения, в котором арматура 7, тяги

10 и силовые балки 16 с накладками 17 оказываются в одной плоскости (наибольшее удлинение арматуры), захваты

11 сближаются с упорами 6, при этом арматура 7 шайбами 8 прижимается к упорам 6, полностью передавая напряжение от арматуры 7 на форму 2.

Такая автоматическая передача усилия обеспечивается тем, что ось сочленения колодок 4 и накладок 17 расположена вьше верхнего ряда напрягаемой арматуры на величину, при которой максимальное отклонение значения усилия натяжения арматуры от проектного в сторону увеличения не превышает,5Я.

После прохождения момента максимального удлинения арматуры происхо» дит незначительное укорочение арма" туры (до 51) эа счет уменьшения напряжения. Тяги 10 под действием пружин 12 опускаются в самое нижнее по35 ложение. Защелка 14 входит в зацепление с пластиной 15, траверса 3 прия- обретает транспортное положение, в котором ее краном подают на площадку жи- хранения.

40 Требуемое усилие натяжения арматуры 7 достигается изменением массы груза 9, а величину удлинения можно изменить регулировкой винта 13, задавая определенный угол наклона силовых ба45 лок 16 относительно основания 1.

Изобретение относится к проиэвод тву сборного железобетона, может ,ыть испоЛьзовано в промышленности стройматериалов и стройиндустрии пр

Изготовлении преднапряженных нздели

Цель изобретения - упрощение про цесса натяжения арматуры в стациона

Ных формах.

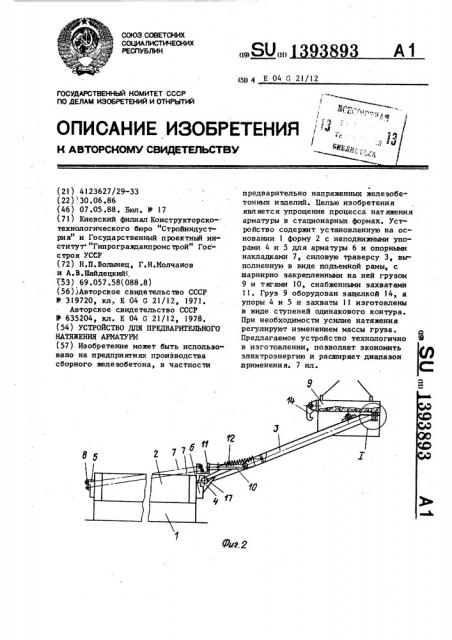

На фиг. I показано предлагаемое стройство, вид сверху, на фиг. 2же, в начальный момент натяжения а фиг. 3 - то же, в момент окончан роцесса натяжения;, на фнг. 4 - узел, на фиг. 2; на фиг. i - узел ХХ на фиг. 3; на фнг. 6 — устройство в мо 1ент передачи напряжения с захватов тяг на упоры тяг; на фиг. 7 - узел

3IlI на фиг. 1.

Устройство содержит установленную неподвижно на основании 1 форму 2 и г1адьемную траверсу 3, снабженную с тропами для установки на кран (не г1оказан). Форма. 2 оборудована колод ами 4 с пазами. выполненными с пи. нндрической опорной поверхностью, неподвижными упорами 5 и 6, в коорые укладывается напрягаемая арма ра 7, имеющая анкерные устройства например, в виде шайб 8.

Упоры 5 и 6 изготовлены ступенча хой формы с одинаковыми расстояниями между опорными поверхностями парных

Ступеней на форме, На траверсе 3 шарнирно закреплен груз 9, масса которого может быть изменена в зависимости от потребнос

; и, и также шарнирно присоединены т

1,"и 10 снабженные захватами 11 для шайб 8 арматуры 7 и возвратными пру фами 12.

Груз 9 оборудован регулировочным винтом 13 и защелкой 14, взаимодействующей с пластиной !5 траверсы 3

Силовые балки 16 траверсы 3 снаб жены накладками 17, имеющими цилинд рическую поверхность, контактирующую с пазами колодок 4, причем ось сочленения накладок 17 и колодок 4 расположена выше верхнего ряда напрягаемой арматуры 7. 50

Устройство работаег следующим об разом.

Траверсу 3 с помощью крана устанавливают на форме 2 так, чтобы накладки 17 входили в пазы колодок 4. 55

IIIpH этом защелка 14 выведена из зацепления с пластиной 15, а тяги 10 с помощью пружин 12 под няты в самое верхнее положение.

Использование изобретения обеспечит: расширение диапазона применения и упростит процесс натяжения арматуры в стационарных формах.

Формула изобретения

Устройство для предварительного натяжения арматуры, содержащее силовую траверсу и установленную на основании форму с неподвижными упорами и опорными колодками, о т л и ч а ю щ ее с я тем, что, с целью упрощения

139389

2 7 7

Фиа. 5 процесса натяжения арматуры в стационарных формах, силовая траверса выполнена в виде рамы, которая снабжена шарнирно прикрепленными к ней захвата 5 ми с возвратными пружинами, пластиной и противовесом регулируемой массы

4 груза, оборудованного защелкой, контактирующей с пластиной, при этом ось опорных колодок расположена вьппе верхнего. ряда напрягаемой арматуры, а упоры формы и захваты тяг выполнены с идентичными ступенчаппки профилями.
