Элемент уплотнения подвижного соединения

Элемент уплотнения подвижного соединения

Иллюстрации

Показать все

Реферат



Изобретение относится к уплотнительной технике и может быть использовано для уплотнения подвижных вращающихся соединений. Цель изобретения состоит в повышении над(гжности и долговечности соединения. На поверхности элемента уплотнения подвижного соединения расположен слой с абразивными частицами размером 1- 20 мкм и толщиной 3-50 мкм. Поверхг ность элемента обращена к уплотняемой подвижной поверхности детали. 1 ил. 2 табл.

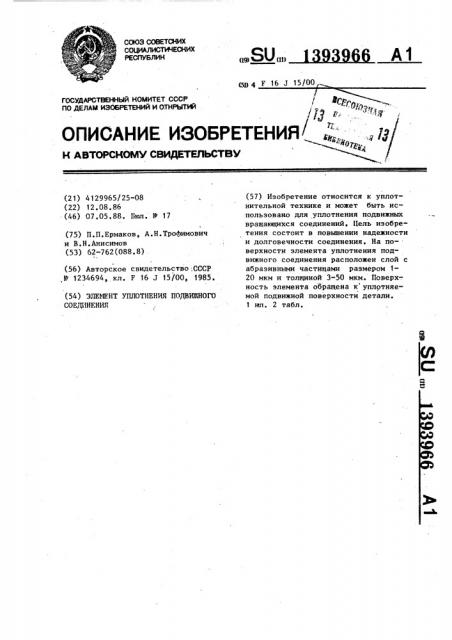

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН @4 F 16 J 15/оо (асср р. 7, д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,„ ; ., lg

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТКОЮ (21) 4129965/25-08 (22) 12.08.86 (46) 07.05.88. Бюл. 9 17 (75) П.П.Ермаков, А.Н.ТроАимович и В.Н.Анисимов (53) 62-762(088.8) (56) Авторское свидетельство .СССР, Р 1234694, кл. F 16 J 15/00, 1985, (54) ЭЛЕМЕНТ УПЛОТНЕНИЯ ПОДВИЖНОГО

СОЕДИНЕНИЯ

М ASTOPCHOMV СВИДЕТЕЛЬСТВУ (57) Изобретение относится к уплотнительной технике и может быть использовано для уплотнения подвижных вращающихся соединений. Цель изобретения состоит в повышении надежности и долговечности соединения. На поверхности элемента уплотнения подвижного соединения расположен слой с абразивными частицами размером

20 мкм и толщиной 3-50 мкм. Поверх-. ность элемента обращена к уплотняемой подвижной поверхности детали.

1 ил. 2 табл.

1393966

Таблица1

Значения показателей при размере абразивных частиц, мкм

Показ атели

1 20

0 1

6 3 2

Путь приработки, км

0,5

Шероховатость поверхности после приработки

RåÔ мкм

0,2 0,8 1,2 3

Таблица 2

Показатели

Коэффициент трения в воде 0,08 0,02 0,01 0,01 0,01

Износ полиуретана, мг/км: при сухом трении при трении в воде

25 32 52

0,3 0,3 0,3

Изобретение относится к уплотнениям подвижных соединений и может применяться во всех отраслях промышленности.

Цель изобретения — повышение надежности и долговечности элемента уплотнения за счет автоматической приработки уплотняемой детали.

На чертеже изображено уплотнение 1О с предлагаемым элементом уплотнения, продольный разрез.

Элемент 1 уплотнения подвижного соединения состоит из уплотнительного упругого кольца и может быть изготовлен из полимерного материала, L например полиуретана, На поверхности элемента 1, обращенной к уплотняемой подвижной поверхности детали— вала 2, расположен слой 3 с абразив- 2п ными частицами размером 1-20 мкм.

Толщина слоя составляет 3-50 мкм.

Слой 3 может быть образован, например, путем нанесения на поверхность элемента полиуретанового клея, содер- 25 жащего абразивные частицы. В качестве абразивных частиц можно использовать карбид кремния. Уплотнение сЬстоит из корпуса 4, внутри которого расположен элемент 1 и втулка 5.

Элемент 1 вставляется внутрь корпуса 4 и поджимается .втулкой 5. При сжатии упругий элемент 1 прижимается слоем 3 к поверхности подвижной детали 2, что способствует созданию гер,метичности уплотнения ° При вращении ( детали - вала 2 наблюдается приработка поверхности детали 2. Данные пути приработки и шероховатости поверхности в зависимости от размера абразивных частиц приведены в табл. 1 (материал уплотнения — полиуретан, абразивных частиц — карбид кремния, детали вала — сталь, начальная шероховатость R = 5 мкм).

При изменении шероховатости по верхности детали 2 коэффициент трения полиуретан — сталь и износ полиуретана имеют значения, приведенные в табл. 2.

Формула изобретения

Элемент уплотнения подвижного соединения, состоящий.из уплотнительного упругого кольца, о т л и— ч а ю шийся тем, что, с целью повышения надежности и долговечности, на поверхности упругого кольца, обращенной к уплотняемой поверхности детали, расположен слой с абразивныI ми частицами размером 1-20 мкм и толщиной 3-50 мкм.

1393966

Составитель И.Пащенко

Техред М.Моргентал . Корректор N.Демчик

Редактор В.Петраш

Заказ 2203/33 Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 ° Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
