Реферат



Изобретение относится к области машиностроения, а именно к соединениям трубопроводов, и может быть использовано для быстрого соединения и разъединения фланцевых трубопроводов. Целью изобретения является расширение технологических возможностей за счет использования трубопроводов с плоскими фланцами. Корпус 1 устанавливают на фланщз 12 и 13 так, что рычаги 8 охватывают их по обе стороны. При вращении винта 3 гайки 6 и 7 перемещаются по корпусу 1, раздвигают рычаги 8. При этом другие плечи рычагов 8 давят на фланцы 12 и 13, прижимая их друг к другу. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (И) (51) 4 F 16 Ь 37/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Р, :

Ф

9Jgg

g Ц/

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4150383/29-08 (22) 20. 11.86 (46) 07.05.88. Бюл. В 17 (75) M.Ñ. Гаман, А.N.Гаман и А.N.Гаман (53} 621. 643 (088. 8) (56) Авторское свидетельство СССР

)) 1203320, кл. F 16 L 37/28, 1984. (54) БЫСТРОРАЗЪЕИНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ (57) Изобретение относится к области машиностроения, а именно к соединениям трубопроводов, и может быть использовано для быстрого соединения и разъединения фланцевых трубопроводов.

Целью изобретения является расширение технологических возможностей за счет использования трубопроводов с плоскими фланцами. Корпус 1 устанавливают на фланцы 12 и 13 так, что рычаги 8 охватывают их по обе стороны.

При вращении винта 3 гайки 6 и 7 перемещаются по корпусу 1, раздвигают рычаги 8. При этом другие плечи рычагов 8 давят на фпанцы 12 н 13, прижимая их друг к другу. 3 ил.

1393982

Изобретение относится к соединению рубопроводов и может быть использоано в различных отраслях народного

,озяйства.

Целью изобретения является расширение технологических возможностей устройства за счет осуществления возможности применения труб с фланцами без онических поверхностей.

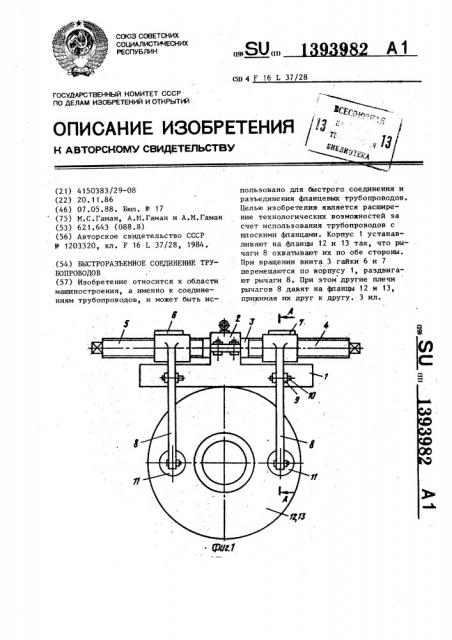

На фиг. 1 изображено устройство, бщий вид; на фиг. 2 -- разрез А-А а фиг. 1; на фиг. 3 "- разрез Б-Б а фиг. 2.

1 15

Устройство содержит корпус 1, на котором посредством подшипника 2 закреплен с возможностью вращения винт выполненный с двумя резьбовыми участками 4 и 5, имеющими протйвоположные направления нарезки, На винт установлены, гайки 6 и 7, выполнен«ые с встречно направленными наруж,ными коническими поверхностями, взаимодействующими с ответными коничесими поверхностями рычагов 8. Рычаги установлены попарно на корпусе 1

° ° ° осредством проушин 9 и осей 10. торые плечи рычагов 8 оснащены на . мными элементами в виде башмаков

1, взаимодействующих с фланцами 12

13 соединяемых трубопроводов. Иежу фланцами установлен уплотняющий лемент 14. Конические поверхности рычагов снабжены антифрикционными накладками 15.

Устройство работает следующим образом.

Корпус 1 устанавливают на фланцы 12 и 13 соединяемых трубопроводов таким образом, чтобы рычаги 8 попарно разместились по обе стороны трубы (фиг.1). Посредством рукоятки (не показана) винт 3. приводят,во вращение и гайки Ь и 7, перемещаясь по корпусу 1, раздвигают рычаги 8. Вторые плечи рычагов 8 взаимодействуют с фланцами 12 и 13 и сближают их, обеспечивая герметизацию соединения.

Демонтаж устройства выполняется при обратном порядке операций.

Формул а и з обре т е н и я

Быстроразъемное соединение.трубопроводов, содержащее фланцы с уплотнениями между ними, нажимные элементы, рычаги и гайки, о т л и ч а ющ е е с я тем, что, с целью расширения технологических возможностей, оно снабжено винтом с двумя участками противоположно направленной резьбы, а гайки выполнены с коническими встречно направленными наружными поГ верхностями, по которым они контактируют с ответными им поверхностями рычагов °

1393982

Ри З

Составитель В:.Бирюков

Техред M.Mîðãåíòàë Корректор N.Äåì÷èê

Редактор Г.Гербер

Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 Заказ 2203/ЗЗ

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4.
