Трехфазный управляемый насыщающийся реактор

Трехфазный управляемый насыщающийся реактор

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и электроэнергетике и может быть использовано как элемент поперечной компенсации линии электропередачи . Целью изобретения является снижение мощности на управление и снижение потерь при сохранении технических параметров, обеспечивающих параметрический сброс мощности в динамических режимах. Устройство содержит магнитопровод 1 выполненный четырехстержневым. На средних стержнях каждого магнитопровода расположены секции рабочей обмотки 2, соединенные в звезду с двумя параллельными ветвями, секции компенсирующей обмотки 3, соединенные в разомкнутый треугольник, к вьшодам которого подключен компенсирующий дроссель 4, и обмотки 5 управления. Схема соединения обмоток обеспечивает замыкание переменного потока по средним стержням , а постоянного по крайним при соотношении сечений крайних стержней и сечений средних стержней каждого магнитопровода, равном 0,35-0,85. 2 ил. о «е W

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„Я0„„1394247 А 1 (5i) 4 Н 01 Р 29/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТ0РСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4090685/24-07 (22) 26.05,86 (46) 67.05.88. Бюл. М 17 ,(71) Алма-Атинский энергетический институт (72) С.Е.Соколов и В.А.Трубанов (53) 621.316.935.1(088.8) (56) Авторское свидетельство СССР

N 164355, кл. Н 01 F 29/14, 1963.

Авторское свидетельство СССР

У 1014050, кл. Н 01 F 29/14, 1983. (54) ТРЕХФАЗНЫЙ УПРАВЛЯЕМЫЙ НАСЫЩАЮЩИЙСЯ РЕАКТОР (57) Изобретение относится к электротехнике и электроэнергетике и может быть использовано как элемент по. перечной компенсации линии электропередачи. Целью изобретения является снижение мощности на управление и снижение потерь при сохранении технических параметров, обеспечивающих параметрический сброс мощности в динамических режимах. Устройство содержит магнитопровод 1 „ выполненный четырехстержневым. На средних стержнях каждого магнитопровода расположены секции рабочей обмотки 2, соединенные в звезду с двумя параллельными ветвями, секции компенсирующей обмотки 3, соединенные в разомкнутый треугольник, к выводам которого подключен компенсирующий дроссель 4, и обмотки 5 управления. Схема соединения обмоток обеспечивает замыкание переменного потока по средним стержням, а постоянного - по крайним при соотношении сечений крайних стержней и сечений средних стержней каждого магнитопровода, равном 0,35-0,85.

2 ил.

i394247

Изобретение относится к электротехнике и электроэнергетике и может быть использовано в качестве трехфаз. ного управляемого реактора, как элемента поперечной компенсации линии электропередачи для повышения ее пропускной способности, устойчивости работы, стабилизации напряжения и ограничения перенапряжений. 10

Цель изобретения — снижение мощности на управление и снижение потерь при сохранении технических параметров.

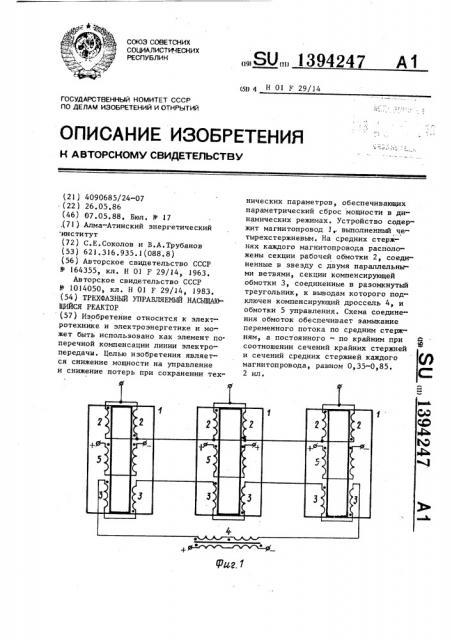

На фиг.1 показана схема предлагае- 15 мого реактора; на фиг.2 — график, иллюстрирующий взаимосвязь между напряжением рабочей обмотки, величиной потока подмагничиваиия и падением намагничивающей силы на подмагиичи- 20 ваемом участке магнитопровода.

Трехфазный управляемый реактор содержит магнитную систему, состоящую из трех четырехстержневых магнитопроводов ), на средних стержнях каждого магнитопровода расположены идентичные секции рабочей обмотки 2, соединенные в звезду с двумя параллельными 1ветвями, секции компенсирующей обмотки 3, соединенные в разомкнутый З0 треугольник, к выводам каторого подключен компенсирующий дроссель 4, и обмотки 5 управления, соединенные встречно по отношению к наводимой переменной ЭДС. 3S

М

Согласное включение секций рабочей 2 и компенсирующей 3 обмоток относительно внешнего контура магнитопровода 1 обеспечивает замыкание об- 40 разуемого ей потока преимущественно по средним стержням, минуя крайние стержни. В результате при подмагничивании величина тока рабочей обмот, ки 2 пропорциональная падению намаг- д5 ничивающей силы FD постоянного потока обмотки 5 управления на средних стержнях. Параметрическое уменьшение потребляемого тока в этой обмотке при снижении напряжения электрической сети в неизменном токе обмотки 5 управления основано на том, что в подмагничиваемых устройствах при снижении напряжения рабочей обмотки U, величина постоянного потока Ф, возрастает за счет общего размагничивания магнитопровода (фиг ° 2).уменьшение напряжения сети, к которой подключены рабочая обмотка 2, до величины V (фиг.2) приводит к увеличению постоянного потока до значения

II

Ф, при неизменной F

В предлагаемом устройстве сечение крайних стержней по отношению к сечению средних стержней магнитопровода 1 подобрано так, что при номинальном напряжении сети они близки к насыщению проходящим через него постоянным потоком Ф,.В результате снижения напряжения рабочей обмотки 2 до уже незначительное возрастание

1 постоянного потока до значения Ф, приводит к резкому увеличению напряженности поля в крайних и средних стержнях. При неизменном токе в обмотке управления это приводит к уменьшению падения намагничивающей силы в средних стержнях до значения

F, . Пропорционально этому уменьшается величина тока рабочей обмотки 2, что и обуславливает параметрический сброс мощности в устройстве, Эффективность сброса зависит от соотношения сечения крайних стержней к сече нию средних стержней магнитопровода l. При соотношении, меньшем 0,35, крайние стержни сильно насыщены постоянным потоком Ф практически во всех режимах и семейство вольт-амперных характеристик устройства сливается с характеристикой холостого хода.

В результате регулирующий эффект устройства исчезает.

При соотношении сечения крайних стержней к сечению средних стержней больше 0,85 семейство вольт-амперных характеристик устройства приближается к характеристикам обычного дросселя насыщения. В результате исчезает эффект параметрического сброса мощности. Компенсирующая обмотка 3 и дроссель 4 служат для устранения высших нечетных гармонический колебаний в. потребляемом токе рабочей обмотки 2.

Простота конструктивного исполнения предлагаемого реактора позволяет реализовать пофазное регулирование реактивной мощности, поскольку отсутствие прямой электромагнитной силы между рабочей 2 и управляющей 5 обмотками обеспечивается в пределах каждой фазы магнитопровода, Пофазное регулирование определяет возможность работы реактора при несимметричных режимах работы электрической сети.

Трехфазный управляемый насышаюшийся

1394247 формула изобретения

Составитель В.Негушкин

Техред М.Ходанич Корректор М.Максимишинец

Редактор А.Козориз

Заказ 2223/47 Тираж 746 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 реактор, обладающий совокупностью характеристик — пофаэное плавное регу" лирование в статических режимах и параметрический сброс мощности в ди5 намических режимах, является эффективным средством для повышения проВУсКНоН способности линии злектропередачи, устойчивости ее работы, стабилизации напряжения, ограничения пе-10 ренапряжений, а также способствует гашению дуги подпитки при однофазных автоматических повторных включениях.

Преимуществами предлагаемого реактора в сравнении с известным являет- 15 ся сниженный уровень мощности системы подмагничивания на 22%, суммарных потерь на 19,5Х и конструктивная простота исполнения, не имеющая ограничения по классу налряжения рабочей 20 обмотки.

Трехфазный управляемый насыщающийся реактор, содержащий три плоско-15 шихтованных магнитопровода, секционированную трехфазную рабочую обмотку, соединенную в звезду с двумя параллельными ветвями, секционированную компенсирующую обмотку, соединенную в разомкнутый треугольник, к выводам которого подключен компенсирующий дроссель переменного тока, обмотки управления постоянного тока, отличающийся тем, что, с целью снижения мощности на управление и снижения потерь при сохранении технических параметров, магнитопровод каждой фазы выполнен четырехстержневым, обмотка управления каждой фазы выполнена секционированной, секции рабочей, компенсирующей обмоток и обмотки управления каждой фазы расположены на средних стержнях, причем секции рабочей обмотки каждой фазы соединены согласно, секции компенсирующей обмотки каждой фазы также соединены согласно, а секции обмоток управления соединены встречно, при этом соотношение сечений крайних стержней с соединяющими ярмами к сечению средних стержней каждого магнитопровода равно 0,35-0,85.
