Шкаф для электрооборудования

Шкаф для электрооборудования

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , к шкафам комплектных рас пределительных устройств, преимущественно для взрьтоопасных сред. Цель состоит в повышении безопасности обслуживания шкафа с рядом последовательно расположенных крышек одним механизмом блокировки. Последняя крышка 2 шкафа содержит шарнир 10, соединенный с тягой 9 ползуна 7, а каждая крышка 2 шкафа снабжена планкой, жестко закрепленной на ней таким образом , что образует замок для предыдущей крьш1ки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.,SU„„1394300 А 1 (5)1 4 Н 02 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4048567/24-07 (22) 08.04;86 (46) 07.05.88. Бюл. У 17 (7l) Всесоюзный научно-исследовательский и проектно-конструкторский институт горнорудного машиностроения (72) Ж. П. Слюсарь и С. А. Мелечинская (53) 621 .316.37(088.8) (56) Авторское свидетельство СССР

У 599289, кл. Н 01 Н 9/20, 1978.

Авторское свидетельство СССР

Р 50061), кл. H 01 H 9/04, Н 05 К 5/06, 1973. (54) П1КАФ ДЛЯ ЭЛЕКТРООБОРУДОВАНИЯ (57) Изобретение относится к электротехникее, к шкафам к омплек тных распределительных устройств, преимущественно для взрывоопасных сред. Цель состоит в повышении безопасности обслуживания шкафа с рядом последовательно расположенных крышек одним механизмом блокировки. Последняя крышка 2 шкафа содержит шарнир 10, соединенный с тягой 9 ползуна 7, а каждая крышка 2 шкафа снабжена планкой, жестко закрепленной на ней таким образом, что образует замок для преды" душей крышки. 2 ил.

1394300

Изобретение относится к области электротехники, в частности к шкафам электрооборудования, формулаизобретения

Составитель E. Иванова

Техред И.Верес Корректор С. Черни

Редактор Л, Зайцева

Заказ 2228/49- Тираж 650 Подписное

БНИИПИ Государственного комитета СССР ио делам изобретений и открытий

113035, Иосква, Ж-35, Раушская нэб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, уч, Прсектная, 4

Пель изобрегения - повышение безопасности обслуживания шкафа с рядом последовательно расположенных крышек одним механизмом блокировки.

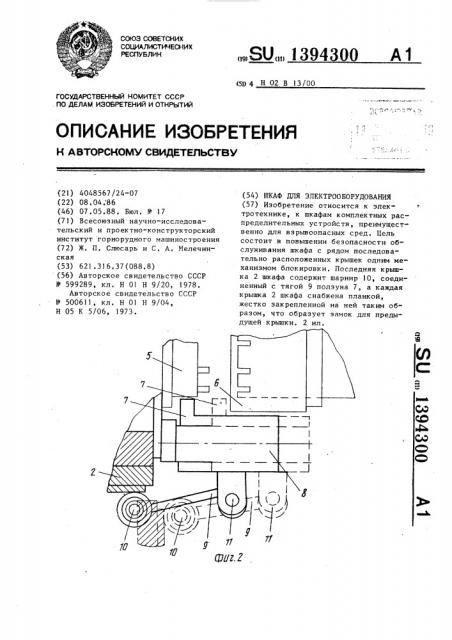

На фиг. 1 и 2 показано предлагаемое устройство, общий вид.

Устройство содержит шкаф 1 электрооборудования, крылп 2 и 3 шарнирами 4 соединенные с корпусом, штеп" сельное устройство, состоящее из двух полумуфт 5 и 6 и блокирующего устройства, состоящего из ползуна 7, размещенного на направляющей 8, установленной параллельно оси полумуфт 5 2п и 6 штепсельного разъема на корпусе шкафа 1, тяги 9, присоединенной при помощи шарниров 10 к крышке 2 и при помощи шарнйра 11 к ползуну 7. Каждая предыдущая крышка имеет планку

12, жестко укрепленную на ней в плоскости, параллельной плоскости последующей крышки, которая образует замок для предыдущей крышки.

Шкаф для электрооборудования, включающий корпус и по крайней мере одну крышку, шарнирно соединенную с корпусом, запирающий механизм, штепсель". ный разъем в виде двух полумуфт и механизм блокировки, выполненный в виде ползуна, размещенного на направляющей, жестко закрепленной на корпусе шкафа, а также тяги, шарнирно закрепленной на полэуне, о т л ич а ю шийся тем, что, с целью повышения безопасности обслуживания шкафа с рядом последовательно расположенных крышек одним механизмом блокировки, каждая последующая крышка снабжена .планкой, жестко зак" репленной на ней и параллельной плоскости последующей, штепсельный разъем и механизм блокировки размещены на последней крьппке, направляющая установлена параллельно оси полумуфт штепсельного разъема на корпусе шкафа, тяга шарнирно закреплена на крышке шкафа, на ползуне выполнен выступ и размещен между полумуфтами штепсельного разъема.
