Изобретение относится к устройствам импульсной и вычислительной техники, может найти применение в аппаратуре телефонной связи, радиосвязи и других устройствах, где необходимо коммутировать сигналы в большом динамическом диапазоне. Цель изобретения - увеличение динамического диапазона коммутируемого сигнала . Ключ содержит транзисторы (Т) 1 и 6, включенные по схеме с общей базой, и Т.З противоположного типа проводимости. Источник коммутирующего сигнала снабжен инверсным выходным выводом 7, соединенньгм с базой Т 6. Эмиттер последнего соединен с общей шиной 8, а коллектор - с эмиттером Т 3. Благодаря этому обеспечивается увеличение выходных уровней до значений, определяемых допустимым обратным напряжением коллекторных переходов Т 1,3 и 6. 1 ип. с € (Л 00 со 4
союз сОВетсКих
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК 1г 4 Н 03 К 17/60
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4006459/24-21 (22) 14.01. 86 (46) 07.05.88, Бюл. ¹ 17 (72) 13,Н. Гришин и Г.И. 11икиртичан (53) 621.374(088.8) (56) Носов Ю.Р. и др, Оптроны и их применение. — Радио и связь, 1981, рис,5,17а.
Бочаров Л.Н. Инверсное включение транзисторов. — Энергия, 1975, рис,,25, (54) КЛЮЧ (57) Изобретение относится к устройствагл импульсной и вычислительной техники, может найти применение в аппаратуре телефонной связи, радиосвязи и других устройствах, где не„„SU„„1394429
1 обходимо коммутировать сигналы в большом динамическом диапазоне, Цель изобретения — увеличение динамического диапазона коммутируемого сигнала. Ключ содержит транзисторы (Т)
1 и 6, включенные по схеме с общей базой, и Т,3 противоположного типа проводимости. Источник коммутирующего сигнала снабжен инверсным выходным выводом 7, соединенным с базой
Т 6 ° Эмиттер последнего соединен с общей шиной 8, а коллектор — с эмиттером Т 3. Благодаря этому обеспечивается увеличение выходных уровней до значений, определяемых допустимым обратным напряжением коллекторных переходов Т 1,3 и 6. 1 ип, 1394429
Б1ИППП1 Заказ 2238/56 Тираж 928
Подписное
Произв.-потнтгр. пр--тие, г. Ужгород, ул. Проектная, 4
Изобретение относится к имттулbc— ной технике и может быль использовано в аппаратуре тепеАоннойт связи.
Цель изобретения —. расширение ди5 намического диапазона коммутируемого сигнала за счет увеличения выходных уровней до значений, определяемых допустимым обратным напряжением кол— лекторных переходов транзисторов.

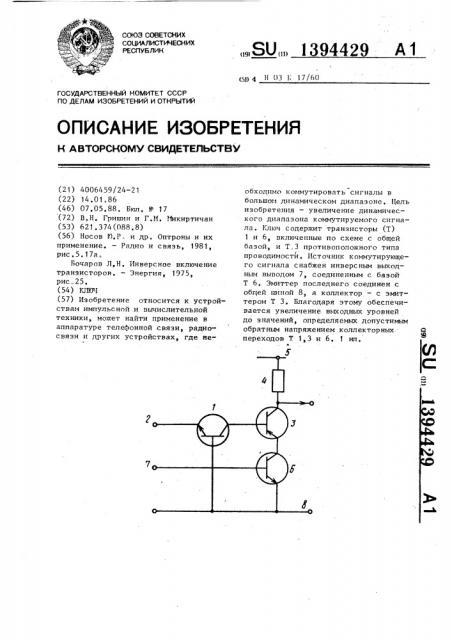

На чертеке представлена принциттиалт.ттая электрическая схема ключа, Ключ содержит первый транзистор
1, яключенньп по схеме с общей базой и соединенный эмиттером с выходным выводом 2 источника коммутирующего сигнала, второй транзистор 3 противо толожттого типа проводимости, база которого соединена с колле*тором транзистора 1, а коллектор подключен че- 20 рез резистор 4 нагрузки к шине 5 источника коммутируемого сигнала. В ключ введен третий транзистор 6 одного типа ттроводимости с транзистором
1, а источник коммутирующего (входно-25 го) сигнала снабжен инверсным выходным выводом 7, соединенным с базой транзистора б, эмиттер которого сое» динен с общей ниной 8, а коллектор с эмиттером транзистора 3. 30
Ключ работает следующим образом.
При отрицательном напряжении на выводе 2 относительно шины 8 тран- зистор 1 открывается по цепи: вывод
2 — эмиттер- база транзистоРа 1
35 общая шина 8. В базу транзистора 1 инжектируются неосновные носители и создаются условия для протекания тока от вывода 2 через цепь эмиттерколлектор транзистора 1 к базе транзистора 3. На базу транзистора 6 поступает входной инвертированный сигнал (напряжение положительной полярности), транзистор 6 открывается по це-т пи база — эмиттер. Ключевой транзис- 45 тор 3 открывается по цепи: вывод 2— эмиттер — коллектор открытого транзистора 1, база — эмиттер транзистора
3, коллектор — эмиттер открытого транзистора 6 — общая шина 8.
При положительном напряжении на выводе 2 и отрицательном на выводе
7 транзисторы 1,3 и 6 закрьггы. При закрытых транзисторах 1,3,6 и положительной полярности коммутируемопо сигнала на нине 5 коммутируемое напрямение приложено через резистор 4 и прямо смещенный переход коллекторбаза транзистора 3 к переходу коллектор — база транзистора 1, а также к двум последовательно включенным переходам база — эмиттер транзистора 3 и коллектор — база транзистора
6. При этом максимальное напряжение коммутируемого сигнала определяется допустимым обратным напрямением перехода коллектор — база транзистора
1, так как при однотипных транзисторах 1 и 6 допустимое напряжение соединенных последовательно переходов база — эмиттер транзистора 3 и коллектор — база транзистора 6 больше, чем у перехода коллектор — база транзистора 1. При закрытых транзисторах
1,3,6 и отрицательной полярности коммутируемого сигнала его напряжение приложено через резистор 4 к переходу коллектор — база транзистора 3, а через прямосмещенный переход коллектор — база транзистора 1 — к нине 8.
При этом максимальное напряжение на шине 5 определяется допустимым обратным напряжением коллекторного перехода транзистора 3.
Формула и з о б р е т е н и я
Ключ, содержащий первыйт транзистор, включенный по схеме с общей базой и соединенньп эмиттером с выходным выводом источника коммутирующего сигнала, второй транзистор противоположного типа проводимости, база которого соединена с коллектором первого транзистора, а коллектор подключен через резистор нагрузки к шине источника коммутируемого сигнала, отличающийся тем, что, с целью расширения динамического диапазона коммутируемого сигнала, введен третий транзистор одного типа проводимости с первым транзистором, а источник коммутирующего сигнала снабжен инверсным выходным выводом, соединенным с базой третьего транзистора, эмиттер которого соединен с общей шиной, а коллектор — с эмиттером второго транзистора.
