Реферат



Изобретение относится к электротехнике . Цель изобретения - повышение надежности электронагревателя и повьшение удобства его эксплуатации при использовании для нагрева объектов сложной формы. Электронагреватель содержит резистивный нагревательный элемент 1, размещенный между пластинами из электроизоляционного материала. этих пластин крестообразно установлены две металлические полосы 6,7, причем полоса 6 шире и короче полосы 7, а центр перекрестия совмещен с центром электронагревателя . Полосы 6,7 могут быть выполнены многослойными с веерообразным расположением слоев. Узел с нагревательным элементом прикладывают к поверхности нагреваемого объекта, а -лластины изгибают по форме нагреваемых частей объекта. Конфигурация полос 6,7 обуславливает удобство монтажа электронагревателя, а их материал - повышение его надежности за счет снижения влияния их локальных перегревов. 2 з.п. ф-лы, 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (51) 4 Н 05 В 3/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Т.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4054618/24-07 (22) 10.04.86 (46) 07.05.88. Бюл. Р 17 (71) Специальное конструкторское бюро по механизации и автоматизации технологических операций при транспорте и хранении нефтепродуктов

"Транснефтеавтоматика" (72) И.М. Рогинский, З.И. Фонарев, С,М. Лайт и И.В. Артамонов (53) 621.3.036.663(088.8) (56) Патент Англии М 1240252, кл. Р 4 V, 1971.

Hotfoil Flat-Element Heating

Eguipment Каталог фирмы Hotfoil, 1981 с. 17.

Патент США Р 3558858, кл. 219-528, 1971. (54) ГИБКИЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ (57) Изобретение относится к электротехнике. Цель изобретения — повышение надежности электронагревателя

„„SU„„1394472 и повышение удобства его эксплуатации при использовании для нагрева объектов сложной формы. Электронагреватель содержит резистивный нагревательный элемент 1, размещенный между пластинами из электроизоляционного материала. Поверх этих пластин крестообразно установлены две метал-лические полосы 6,7, причем полоса 6 шире и короче полосы 7, а центр перекрестия совмещен с центром электронагревателя, Полосы 6,7 могут быть выполнены многослойными с веерообразным расположением слоев. Узел с нагревательным элементом прикладывают к поверхности нагреваемого объекта, а 1ластины изгибают по форме нагреваемых частей объекта. Конфигурация полос 6,7 обуславливает удобство монтажа электронагревателя, а их материал — повышение его надежности

sa счет снижения влияния их локальных перегревов. 2 з.п. ф-лы, 6 ил.

1394472

Изобретение относится к электроэнергии и предназначено для контактного нагрева объектов сложной формы преимущественно трубопроводной арма5 туры (вентили, задвижки, клапаны и другие), используемой в нефтяной, химической, пищевой и другой промьппленности.

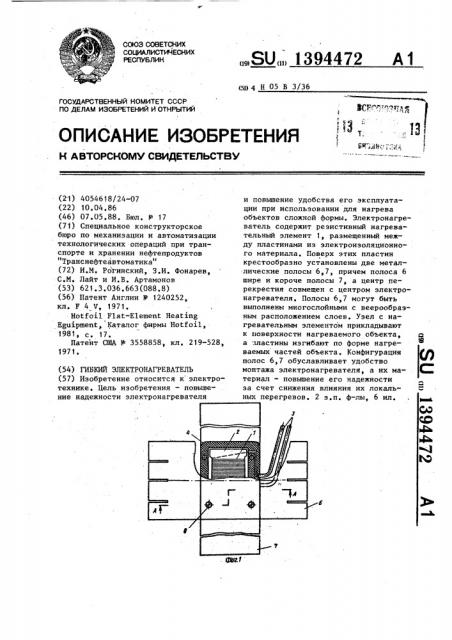

Цель изобретения — повышение надежности электронагревателя и повышение удобства его эксплуатации при использовании для нагрева указанных объектов, На фиг. 1 изображен электронагреватель с вырывом, вид сверху; на фиг. 2 — разрез А-А на фиг. 1; на фиг, 3 — электронагреватель с веерообразным расположением слоев лепестковых отводов,. вид сверху; на фиг. 4 - 20 задвижка со смонтированным на ней электронагревателем, поперечный разрез; на фиг. 5 — то же, вид сбоку; на фиг. 6 — задвижка со смонтированным на ней сдвоенным электронагревателем, поперечный разрез.

Электронагреватель содержит нагренательный элемент 1, выполненный из намотанной на основание 2 проволоки, концы которой соединены с выводами 3. 30

Узел с нагревательным элементом 1 размещен между пластинами 4 и 5 из электроизоляционного материала, например из слюды или керамики. Сверху этих пластин крестообразно установлены две металлические полосы 6

35 и 7, например, из мягкой меди или алюминия, причем одна из полос (6) шире и короче другой полосы (7), а центр перекрестия полос совмещен с центром электронагревателя. На выступающих краях полосы 6 выполнены надрезы в направлении к нагревательному . элементу 1 ° Полосы 6 и 7 закреплены с помощью накладок 8 с винтами 9.

Полосы 6 и 7 могут быть выполнены многослойными, а слои расположены . веерообразно, например для полосы 7 со . слоями 7а, 7б, 7в (фиг, 3) . Количество слоев и их размеры определяются из условия передачи теплового потока заданной величины. В рабочем положении поверх пластин 4 и 5 уложена теплоизоляция (не показана).

Эксплуатация электронагревателя на примере нагрева задвижки осуществляется следующим образом.

Узел с нагревательным элементом 1 плотно прикладывают к корпусу задвйжки снизу так, что укороченная полоса

6 располагается между фланцами, изгибая края полосы 6, охватывают ими часть корпуса задвижки. При этом за счет надрезов на краях полосы 6 достигается возможность монтажа, этой полосы с обеспечением хорошего контакта с поверхностью корпуса задвижки. Далее вдоль корпуса задвижки укладывают с обеспечением плотного прилегания удлиненную полосу 7. Для крупногабаритных задвижек (фиг, 6) применяют сдвоенный электронагреватель, в котором узлы с нагревательными элементами 1 также располагают между фланцами, но на боковых стенках корпуса задвижки, а под днищем задвижки укладывают смежные участки полос 7. С соблюдением указанных

t приемов производится монтаж электронагревателя на других изделиях трубопроводной арматуры. После монтажа электронагревателя на арматуре нагревательный элемент t подключают к источнику электроэнергии (не показан).

Выделяемое при этом тепло через пластины 5 и 4 подводится к центральной зоне полос 6 и 7, которые выполняют функцию теплопередающих элементов.

За счет контакта между внутренней стороной полос 6 и 7 и корпусом арматуры происходит ее нагрев. При этом этом в первую очередь нагреваются участки арматуры, прилегающие к нагревательному элементу

Формула изобретения

1. Гибкий электронагреватель, содержащий резистивный нагревательный элемент, размещенный между пластинами из электроизоляционного материала, и лепестковые отводы в виде полос, отличающийся тем, что, с целью повышения надежности и удобства в эксплуатации при нагреве трубопроводной арматуры, лепестковые отводы образованы двумя металлическими полосами, установленными крестообразно снаружи электроизоляционных пластин с расположением перекрестия в центре электронагревателя, причем одна из полос шире и короче другой.

2. Электронагреватель по и. 1, отличающийся тем, что металлические полосы выполнены многослойными.

3; Электронагреватель по пп. и 2, о т л и ч а ю щ и Л с я тем, 1394472 что укаэанные слои раслолокены веерообразно.

1394472
