Почвообрабатывающая машина

Почвообрабатывающая машина

Иллюстрации

Показать все

Реферат



Изобретение относится к роторным рабочим органам с вертикальной осью вращения. Целью изобретения является более рациональное использование тепла выхлопных газов при обработке переувлажненных почв. Роторные рабочие органы установлены в один ряд с перекрытием соседних роторов, имеющих попарно противоположное направление вращения. Рабочие органы 2 охватывают защитный кожух 5, снабженный секционным теплообменником, подсоединенным к коллектору 10 от выхлопной трубы двигателя трактора. Секции 8 теплообменника установлены в местах наибольшего налипания почвы на кожух, что способствует более i рациональному использованию тепла выхлопных газов двигателя трактора. 1 3.п. ф-лы, 2 ил. i (Л

СОЮЗ СО8ЕТСНИК

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (191 (111

А1 (59 4 А 01 В 33/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3674338/30-15 (22) 19.12.83 (46) 15.05.88. Бюл. У 18 (71) Научно-производственное объединение по сельскохозяйственному ма- шиностроению "ВИСХОМ" (72) С.А.Инаекян, А.П.Антошин и В.Н.Зволинский (53) 631.312.34 (088.8) (56) Авторское свидетельство СССР

В 743606, кл. А 01 В 33/06, f978.

Macchine e motori agricole, 1982, У 2, с. 17-20. (54) ПОЧВООБРАБАТЪ1ВАЮЩАЯ МАШИНА (57) Изобретение относится к роторным рабочим органам с вертикальной осью вращения. Целью изобретения является более рациональное использование тепла выхлопных газов при обработке переувлажненных почв. Роторные рабочие органы установлены в один ряд с перекрытием соседних роторов, имеющих попарно противоположное направление вращения. Рабочие органы 2 охватывают защитный кожух 5, снабженный секционным теплообменником, подсоединенным к коллектору 10 от выхлопной трубы двигателя трактора.

Секции 8 теплообменника установлены в местах наибольшего налипания почвы на кожух, что способствует более рациональному использованию тепла выхлопных газов двигателя трактора.

1 з.п. ф-лы, 2 ил.

1395155

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим машинам.

Целью изобретения является более рациональное использование тепла выхлопных газов при обработке переувлажненных почв роторными рабочими органами с вертикальной осью вращения, 1О

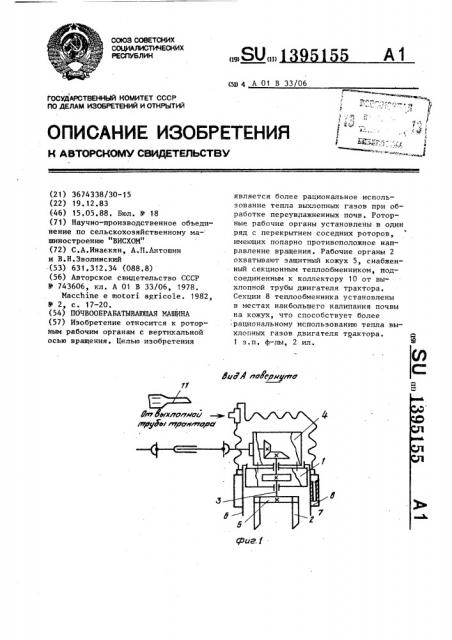

На фиг. 1 изображена почвообрабатывающая машина, вид сбоку; на фиг.2— то же, вид сверху (схема расположения секций теплообменника).

Почвообрабатывающая машина содер- 15 жит раму 1, на которой установлены в один ряд роторные рабочие органы 2 с вертикальной осью 3 вращения и с перекрытием соседних роторов, приводимые в попарно противоположное нап- 20 равление вращения посредством привода

4. Рабочие органы 2 снабжены охватывающим их защитным кожухом 5, содержащим переднюю 6 и заднюю 7 стенки, на которых установлены секции 8 теп- 25 лообменника, расположенные в продоль-, но-вертикальных плоскостях, проходящих через центр зоны 9 перекрытия соседних роторов, имеющих попарно противоположное встречное направление 30 вращения, и подсоединенные к коллектору 10, связанному с выхлопной трубой 11 двигателя трактора.

Каждая секция 8 теплообменника выполнена в виде полого .ребра жесткости кожуха 5, при этом в плане секции установлены в два ряда в шахматном порядке в местах встречного вращения рабочих органов 2 с расположением одного ряда секций впереди ро- 40 торов (на передней стенке б кожуха), а другого — позади роторов (на задней стенке 7 кожуха).

Почвообрабатывающая машина работает следующим образом. 45

При поступательном движении агрегата и вращении роторных рабочих органов 2 рабочие органы отрезают и разрыхляют почвенный пласт, при этом взрыхленная почва отбрасывается в

1 сторону их вращения. Соседние роторы машины вращаются навстречу друг друУ гу поэтому почва смещается в пространство между роторами, а точнее в сторону продольно-вертикальных плоскостей, проходящих через центр зоны перекрытия роторов, а также частицы почвы попадают на защитный кожух 5 в местах встречного вращения роторов.

Расположение секций 8 теплообменника в зонах наибольшего налипания почвы на кожух обеспечивает рациональное использование тепла и нагрев кожуха, что снижает налипание почвы на кожухе. Кроме того, секции теплообменника, выполненные в виде полых ребер жесткости кожуха, являются несущими элементами конструкции, что повышает надежность данного узла.

Формула изобретения

1. Почвообрабатывающая машина, содержащая раму и закрепленные на ней роторные рабочие органы с защитным кожухом, к которому подсоединен коллектор, связанный с выхлопной трубой трактора, отличающаяся тем, что, с целью более рационального использования тепла выхлопных газов при обработке переувлажненных почв роторными рабочими органами с вертикальной осью вращения, кожух снабжен подсоединенным к коллектору секционным теплообменником, секции которого расположены в продольно-вертикальных ппоскостях, проходящих через центр зоны перекрытия соседних роторов, имеющих попарно противоположное встречное направление вращения.

2, Машина по п.1,, о т л и ч а ющ а я с я тем, что каждая секция теплообменника выполнена в виде полого ребра жесткости кожуха, при этом в плане секции установлены в два ряда в шахматном порядке в местах встречного вращения роторов с расположением одного ряда секций впереди роторов, а другого — позади роторов.

1395155

Составитель А.Чистякова

Техред М.Дидык

Корректор А.Тяско

Редактор М. Келемеш

Заказ 2245/1

Тираж 661

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
