Установка для послеуборочной обработки зеленого лука

Установка для послеуборочной обработки зеленого лука

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельскохозяйственного машиностроения и позволяет повысить качество обработки путем отделения зеленого пера с сердцевиной от внешней чешуи луковицы. Рабочий орган 3 выполнен в виде расположенных один над другим транспортеров 4 и 5 и имеет размепденный с боковой стороны под углом к продольной оси транспортеров зажимной элемент 6, выполненный в виде установлен- . ных одна над другой в вертикальной плоскости эластичных бесконечных лент (или ремней) с зазором между рабочими ветвями , уменьшающимся в сторону движения зеленого лука, причем угол в горизонтальной плоскости между продольными осями зажимного элемента и транспортеров определяется из соотношения tgoC , где S - длина луковицы; i. - проекция длины зажимного элемента на продольную ось транспортеров. 3 ил. (Л оо о сд 1чЭ со (pue.i

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д1) 4 А 23 N 1504 15 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

C

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4140787/30-13 (22) 30.10.86 (46) 15.05.88. Бюл. № 18 (71) Научно-производственное объединение по сельскохозяйственному машиностроению (72) Г. Н. Кожевников, О. В. Пушинская и Ю. Н. Липов (53) 631.362(088.8) (56) Авторское свидетельство СССР № 1123624, кл. А 23 N 15/04, 1982.

I (54) УСТАНОВКА ДЛЯ ПОСЛЕУБОРОЧHOF1 ОБРАБОТКИ ЗЕЛЕНОГО ЛУКА (57) Изобретение относится к области сельскохозяйственного машиностроения и позволяет повысить качество обработки путем отделения зеленого пера с сердцевиной от

„„SU„„1395279 А1 внешней чешуи луковицы. Рабочий орган

3 выполнен в виде расположенных один над другим транспортеров 4 и 5 и имеет размещенный с боковой стороны под углом к продольной оси транспортеров зажимной элемент 6, выполненный в виде установленных одна над другой в вертикальной плоскости эластичных бесконечных лент (или ремней) с зазором между рабочими ветвями, уменьшающимся в сторону движения зеленого лука, причем угол в горизонтальной плоскости между продольными осями зажимного элемента и транспортеров определяется из соотношения tga=, где

S — длина луковицы; 8 — проекция длины зажимного элемента на продольную ось транспортеров. 3 ил.

1395279

Изобретение относится к сельскохозяйственному машиностроению, в частности для послеуборочной обработки зеленого лука.

Цель изобретения — повышение качества обработки путем отделения зеленого пера с сердцевиной от внешних чешуй луковицы.

Рабочий орган, выполненный в виде рас положенных один над другим транспортеров с размещенным с боковой стороны под углом к продольной оси последних зажимным ! элементом, позволяет ориентировать лук по длине нижнего транспортера и при попада1 ! нии предварительно обрезанной дисковым, ножом луковицы в зажимной элемент сни1 ! мать только верхние чешуи луковицы, при этом внутренняя часть луковицы вместе с, . зеленым пером остается между транспортерами.

Зажимной элемент. Вь!Полненный в виде 20, .установленных один над другим в вертикаль-! ной плоскости эластичных бесконечных

1, лент или ремней с зазором между рабочими ветвями, уменьшающимся в сторону дви жения зеленого лука, позволяет постепенное зажатие движущейся луковицы между 25, лентами или ремнями и снятие кожуры без

,, травмирования внутренней части луковицы.

Угол в горизонтальной плоскости между продольными осями зажимного элемента и транспортеров, определяющийся из соот1 ношения

tge=

Р где S †дли луковицы;

1 — проекция длины зажимного элемента на продольную ось транспортеров, позволяет постепенное вытягивание внутренней части с зеленым пером из обрезанной луковицы при отводе зажатых между лентами зажимного элемента внешних чешуй в сторону от транспортеров, зажимающих стебли зеленого лука с пером.

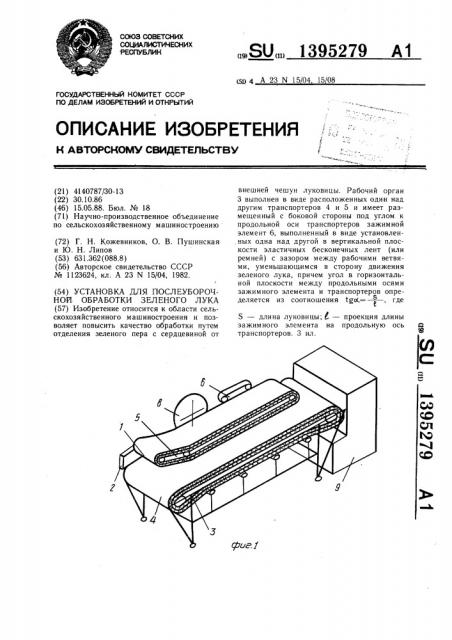

На фиг. 1 показана установка для послеуборочной обработки зеленого лука; на фиг. 2 — вид А на фиг. 1; на фиг. 3— зажим ной элем е нт.

Установка содержит загрузочное устройство 1 с направляющей планкой 2, рабочий орган 3, состоящий из расположенных один над другим транспортеров 4 и 5 и имеющий с боковой стороны под углом к продольной оси транспортеров зажимной элемент 6, выполненный из эластичных бесконечных лент 7 (или ремней), установленных в вертикальной плоскости одна над другой с зазором, уменьшающимся в сторону движения зеленого лука и в горизонтальной плоскости под углом к продольной оси транспортера, обрезной нож 8, приемный бункер 9.

Установка для послеуборочной обработки зеленого лука работает следующим образом.

Лук после уборки поступает в загрузочное устройство 1. Луковицы с зеленым пером укладываются поперек ленты транспортера 4 корневой частью к направляющей планке 2 таким образом, чтобы основная часть луковицы находилась за пределами транспортеров 4 и 5.

Сориентированные луковицы с зеленым пером при включении транспортеров 4 и 5 зажимаются между ними и транспортируются к обрезному ножу 8, который обрезает часть луковицы с корневой частью. Обрезанный лук перемещается к зажимному элементу 6.

Оставшаяся часть луковицы, выступающая за пределы лент транспортеров 4 и 5, захватывается лентами 7 (или ремнями) зажимного элемента и, благодаря наличию зазора, уменьшающемуся в сторону движения лука, зажимается между рабочими ветвями. Так как между зажимным элементом и транспортерами имеется угол, то верхние чешуи на луковице, сжимаемые ветвями зажимного элемента, начинают стягиваться с внутренней части луковицы, которая вместе со стеблями и пером продолжает перемещаться транспортерами. Внутренняя часть луковицы с пером, отделенная от чешуй, транспортируется далее к приемному бункеру, а внешняя чешуя, оставшаяся между лентами зажим ного элемента, сминается ими и выбрасывается в ящик для отходов.

Формула изобретения

Установка для послеуборочной обработки зеленого лука, включающая загрузочное устройство с направляющей планкой, рабочий орган с обрезным ножом, отличающаяся тем, что, с целью повышения качества обработки путем отделения зеленого пера с сердцевиной от внешней чешуи луковицы, оно снабжено зажимным элементом, расположенным под углом к рабочему органу со стороны обрезного ножа, при этом рабочий орган выполнен в виде расположенных один над другим ленточных транспортеров, зажимной элемент представляет собой установленные в вертикальной плоскости эластичные бесконечные ленты или ремни с зазором между ними, уменьшающимся по ходу движения лука.

1395279

Составитель В. Давыдов

Редактор М. Товти н Техред И. Верес Корректор И. Муска

Заказ 1960/7 Тираж 549 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 1 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
