Устройство для введения порошкообразного лекарственного вещества

Устройство для введения порошкообразного лекарственного вещества

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Цель изобретения - предупреждение травмирования здоровой открытой ткани. Устройство содержит трубопровод 1 для подачи сжатого воздуха, трубопровод 2 для воздушно-порошковой смеси, подпружиненный шток 3, спусковой механизм 4, трубопровод 5, профильный паз 6, прокладку 7, герметичную емкость 8, пористую перегородку 9, конический наконечник 10, воздуховодный канал 11, иружину 12, съемный наконечник 13, трубопровод 14 для соединения с источником разрежения, канал 15, полый кожух 16, выполненный в виде тела вращения, боковая поверхность и торец которого имеют отверстия 17, и сопло 18. За счет постоянного разрежения воздуха вблизи места введения порошкообразного вещества предупреждается осаждение вещества на здоровую ткань. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1395333 A 2

15ц 4 А 61 М 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1192833 (21) 3751616/28-14 (22) 05.04.84 (46) 15.05.88. Бюл. № 18

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) Ю. С. Сидоренко, В. П. Свечкарев, В. С. Коротун, С. А. Молчанов и О. И. Гордиенко (53) 615.475 (088.8) (56) Авторское свидетельство СССР

¹ 1192833, кл. А 61 М 11/00, 27.02.84. (54) УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ ПОРОШКООБРАЗНОГО ЛЕКАРСТВЕННОГО

ВЕЩЕСТВА (57) Изобретение относится к медицинской технике. Цель изобретения — предупреждение травмирования здоровой открытой ткани.

Устройство содержит трубопровод 1 для подачи сжатого воздуха, трубопровод 2 для воздушно-порошковой смеси, подпружиненный шток 3, спусковой механизм 4, трубопровод 5, профильный паз 6, прокладку 7, герметичную емкость 8, пористую перегородку 9, конический наконечник 10, воздуховодный канал 11, пружину !2, съемный наконечник 13, трубопровод 14 для соединения с источником разрежения, канал 15, полый кожух 16, выполненный в виде тела вращения, боковая поверхность и торец которого имеют отверстия 17, и сопло 18. За счет постоянного разрежения воздуха вблизи места введения порошкообразного вещества предупреждается оса ждение вещества на здоровую ткань. 2 ил.

1395333

Изобретение относится к медицинской технике, а именно к устройствам для введения лекарственных препаратов в ткани.

Цель изобретения — предупреждение травмирования здоровой открытой ткани.

Цель достигается тем, что с помощью полого кожуха с отверстиями, имеющего возможность подсоединения к источнику разрежения, удаляют неиспользованное порошкообразное вещество из зоны введения.

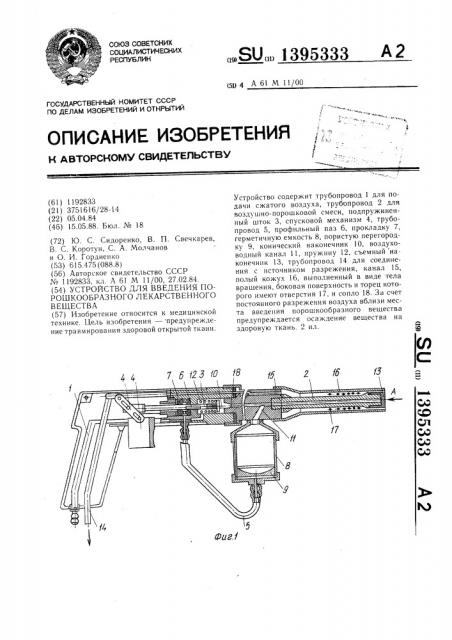

На фиг. I изображено устройство, продольный разрез; на фиг. 2 — вид А на фиг. l.

Устройство для введения порошкообраз: ного лекарственного вещества содержит тру1 бопровод 1 для подачи сжатого воздуха, ; трубопровод 2-для подачи воздушно-порошковой смеси, подпружиненный шток 3, спусковой механизм 4, трубопровод 5, про фильный паз 6, прокладку 7, герметичную емкость 8, пористую перегородку 9, конический наконечник 10, воздуховодный канал

11, пружину 12, съемный наконечник 13, трубопровод 14 для соединения с источником разрежения (не показан), канал 15, соединенный с трубопроводом 14, полый кожух 16, выполненный в виде тела вращения, боковая поверхность и торец которого имеют отверстия 17, сопло 18.

Устройство работает следующим образом.

Сжатый воздух поступает по трубопроводу 1. Из последнего в трубопровод 2 сжатый воздух может одновременно поступать двумя путями: первый — через коническое отверстие сопла 18, второй — по продольному профильному пазу 6 штока 3, через отверстие в прокладке 7, по трубопроводу 5 герметичной емкости 8 с порошкообразным лекарственным веществом, в которой закреплена пористая перегородка 9, и по воздуховодному каналу 11.

Формула изобретения

Трубопровод 2 связан со с.ьемным нако нечником 13 с выходным отверстием 19. Трубопровод 14 через канал 15 соединен с полостью кожуха 16. В исходном состоянии коническое отверстие сопла 18 закрыто коническим наконечником 10 штока 3, который

2 подпружинен пружиной 2. Продольный профильный паз 6 закрыт телом прокладки 7

При этом сжатый воздух далее не поступает.

При срабатывании спускового механизма 4 коническое отверстие сопла 18 открывается, воздух поступает в трубопровод 2. Одновременно через паз 6 в штоке 3 и через отверстие в прокладке 7 воздух поступает в трубопровод 5 и далее — . в емкость 8 с порошкообразным лекарст-!

О в енным веществом. Воздух, проходя через пористую перегородку 9, перемешивает порошкообразные вещество, которое через канал Il попадает .в трубопровод 2, где подхватывается потоком воздуха и выбрасывается через отверстие наконечника !3.

Возврат штока 3 в исходное состояние осуществляется при помощи пружины 12.

Отраженная или рассеиваемая в воздухе часть порошкообразного вещества через отверстия 7 на торце и боковой поверх20 ности кожуха 16 всасывается в его полость и по каналу 15 и трубопроводу 14 поступает в дополнительную емкость (не показана), соединенную с источником разрежения.

Таким образом, за счет постоянного разрежения воздуха вблизи места введения порошкообразного лекарственного вещества улучшаются условия обзора зоны воздействия, не допускается травмирование здоровой открытой ткани, так как предупреждается осаждение на нее лекарственного вещества.

Устройство для введения порошкообразного лекарственного вещества по авт. св. № 1192833, отличающееся тем, что, с целью предупреждения травмирования здоровой открытой ткани, оно дополнительно снабжено полым кожухом с отверстиями на его торце и боковой поверхности, трубопроводом для

40 соединения полости кожуха с источником разрежения, причем съемный наконечник размещен соосно внутри кожуха.
