Лабораторная центрифуга

Лабораторная центрифуга

Иллюстрации

Показать все

Реферат



Изобретение относится к лабораторной технике, может быть использовано в области медицины, биологии, химии при разделении различных веществ в центробежных полях. Целью изобретения является упрощение конструкции и возможность балансировки ротора во всем диапазоне рабочих частот вращения. Лабораторная центрифуга включает корпус I, ротор 2 со стаканами 3, установленный на валу 4 электродвигателя 5, и устройство 6 для балансировки ротора, содержащее планшайбу 7 с расположенным на ней балансировочным элементом 8, состоящим из диаметрально противоположно установленных бобин 9 и 10 и намотанной на них ленты 1 L Для перемещения балансировочного элемента устройство для балансировки ротора снабжено механизмами углового и радиального перемещений. Механизм 12 углового перемещения состоит из червячного колеса 13 и червяка 14, укрепленного на валу серводвигателя 15. А еханизм 16 радиального перемещения состоит из электромагнитных муфт 17 и 18, шкивов 19 и 20, соединенных гибкими пассиками 21 и 22 с неподвижными шкивами 23 и 24. Блок автоматического управления 25 балансировкой ротора представляет собой экстремальный регулятор, выполненный по любой из известных схем. Ко входу блока автоматического управления подключен датчик вибрации 26. Конструкция балансировочного элемента исключает влияние центробежной силы при перемещении балансировочной массы в радиальном направлении, в результате чего обеспечивается балансировка ротора во всем диапазоне частот вращения ротора. 1 ил. е (Л с

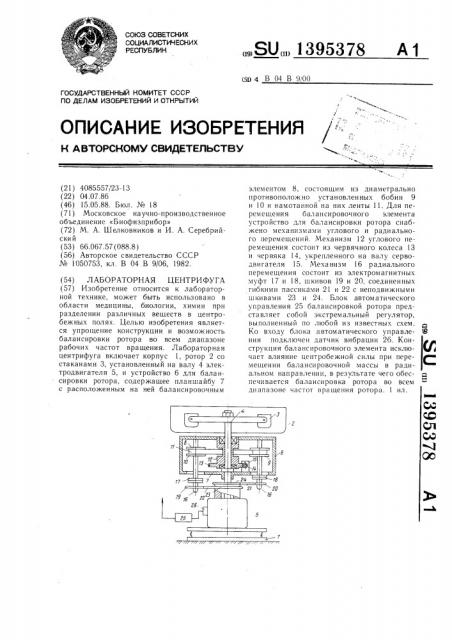

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1395378 A 1 (50 4 В 04 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4085557/23-13 (22) 04.07.86 (46) 15.05.88. Бюл. № 18 (71) Московское научно-производственное объединение «Биофизприбор» (72) М. A. Шелковников и И. А. Серебрийский (53) 66.067.57 (088.8) (56) Авторское свидетельство СССР № 1050753, кл. В 04 В 9/06, 1982. (54) ЛАБОРАТОРНАЯ ЦЕНТРИФУГА (57) Изобретение относится к лабораторной технике, может быть использовано в области медицины, биологии, химии при разделении различных веществ в центробежных полях. Целью изобретения является упрощение конструкции и возможность балансировки ротора во всем диапазоне рабочих частот вращения. Лабораторная центрифуга включает корпус 1, ротор 2 со стаканами 3, установленный на валу 4 электродвигателя 5, и устройство 6 для балансировки ротора, содержащее планшайбу 7 с расположенным на ней балансировочным элементом 8, состоящим из диаметрально противоположно установленных бобин 9 и 10 и намотанной на них ленты 11. Для перемещения балансировочного элемента устройство для балансировки ротора снабжено механизмами углового и радиального перемещений. Механизм 12 углового перемещения состоит из червячного колеса 13 и червяка 14, укрепленного на валу серводвигателя 15. Ме анизм 16 радиального перемещения состоит из электромагнитных муфт 17 и 18, шкивов 19 и 20, соединенных гибкими пассиками 21 и 22 с неподвижными шкивами 23 и 24. Блок автоматического управления 25 балансировкой ротора представляет собой экстремальный регулятор, выполненный по любой из известных схем.

Ко входу блока автоматического управле- Ж ния подключен датчик вибрации 26. Конструкция балансировочного элемента исклю- Ц чает влияние центробежной силы при перемещении балансировочной массы в радиальном направлении, в результате чего обеспечивается балансировка ротора во всем диапазоне частот вращения ротора. 1 ил. а4

1395378

Формула изобретения (.0CT3l3IITf 33b В. РаиинкиЙ

Редактор О. Спесивых Текред И. Верее 1(орректор М. Максимишинен

Заказ 1954)I2 Тираж 52З Подписное

В?1ИИ11И 1 осударствснного комп-ст;I (.С(:1 но дедам изобретений и открытий

11ЗОЗ5, Чосква, Ж З5, Раун3ская IIIo. д. 4/5

ПроизводствсIIH(>- к3аиграфинсско Ilpr !н13иятие. г. Ужгород, угк Проектная, 4

Изобретение относится к лабораторной технике, может быть использовано в области медицины, биологии, химии при разделении различных веществ в центробежных полях.

Целью изобретения является упрощение конструкции и возможность балансировки ротора во всем диапазоне рабочих частот вращения.

На чертеже схематично изображена лабораторная центрифуга в продольном разрезе.

Лабораторная центрифуга включает корпус 1, ротор 2 со стаканами 3, установленный на валу 4 электродвигателя 5, и устройство для балансировки 6 ротора, содержащее укрепленную на валу электродвигателя планшайбу 7 с расположенным на ней балансировочным элементом 8, со,.стоящим из диаметрально противоположно

;установленных на планшайбе бобин 9 и 10 и намотанной на них ленты 11. Для перемещения бала нсировочного элемента устройство для балансировки ротора снабже«о механизмами углового и радиального перемещений. Механизм 12 углового перемегцения состоит из червячного колеса 13 и червяка 14, укрепленного на валу серводвигателя 15. Механизм 16 радиального перемещения состоит из электромагнитных муфт 17 и 18, шкивов 19 и 20, соединенных гибкими пассиками 21 и 22 с неподвижными шкивами 23 и 24. Блок 25 автоматического управления балансировкой ротора пред ставляет собой экстремальный регулятор, выполненный «о лк3бой из известных схем, связанный с механизмами углового и радиального перемещения. К входу блока автоматического управления подключен датчик вибрации 26.

Центрифуга работает следующим образом.

При разгоне ротора 2 или при вращении с рабочей частотой может возникать вибрация, вызванная дисбалансом ротора, превышающая допустимый уровень. По сигналу датчика вибрации 26 блок автоматического управления 25 вырабатывает сигнал на осевое вращение балансировочного элемента 8, которое осугцествляегся механизмом 12 углового перемещения. При некотором значении угла поворота уровень вибрации станет минимальным, тогда блок 25 управления дает сигнал на остановку осевого врашения и включает механизм 16 радиального перемещения балансировочного элемента 8. Для этого включается одна из электромагнитных муфт, например 16. Ось бобины 10 приходит в зацепление со шкивом

19 и лента 11 начинает перематываться на бобину 10, увеличивая ее массу. Если при этом уровень вибрации уменьшается, то вращение продолжается до получения минимального значения вибрации. При увеличении уровня вибрации блок 25 управления от15 ключает муфту 17 и включает муфту 18.

Процесс повторяется до момента получения минимального уровня вибрации.

Выполнение балансировочного элемента из двух бобин с намотанной лентой исключает влияние центробежной силы при перемещении балансировочной массы в радиальном направлении. Вследствие этого обеспечивается балансировка ротора во всем диапазоне частот врашения ротора. Кроме того, отпадает необходимость в установке второго серводвигателя, что упрощает конструкцию центрифуги.

Лабораторная центрифуга, выключаюшая корпус, ротор, установленный на валу электродвигателя, и устройство для балансировки ротора, состоящее из планшайбы, укрепленной на валу электродвигателя, и установленного на ней бала нсировочного элемента, снабженного механизмами для его углового и радиального перемещений, датчика вибрации ротора и связанного с ним и с механизмами углового и радиального перемещений балансировочного элемента блока автоматического управления процессом балансировки, отличающаяся тем, что, с целью упрощения конструкции и возможности балансировки ротора во всем диапазоне рабочих частот врашения, балансировочный элемент состоит из двух бобин, 45 установленных диаметрально противоположно на планшайбе с возможностью врашения, и намотанной на них ленты:
