Устройство для регенерации травильных растворов

Устройство для регенерации травильных растворов

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для химической и электрохимической обработки металлов и может быть использовано при изготовлении печатных плат для регенерации травильных растворов. Цель изобретентш - улучшение условий обслуживания уст роГютва. Раствор 14 из травильной машины 13 через систему подачи травиль ного раствора 11 поступает в корпус 1. Пройдя через входные окна 15, раствор 14 заполняет пространство з корпусе I между анодом 3 и катодом 2 и сливается через окна 16, 17 по системе отвода 12 обратно в травильную машину 13. В процессе циркуляции раствора 14 под. действием проходящего тока на катоде 2.осаждают металлн- : ческий порошок 9, выделяемый из pa

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOIVIV СВИДЕТЕЛЬСТВУ

1б у ф ф г

СОЦИАЛИСТИЧЕСНИХ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4152845/23-02 (22) 27.11.86 (46) 15.05.88. Яюл. Р 18 (72) 10.В.Карасев (53) 621.357,14(088.8) (56) Авторское свидетельство СССР

Р 836247, кл, С 25 Il 21/16, 1979.

Заявка ФРГ У 3303594, кл. С 23 F 1/00, опублик. 1984. (54) УСТРОЙСТВО ДЛЯ РЕГЕНЕРАЦИИ ТРА-ВИЛЬНЫХ РАСТВОРОВ (57) Изобретение относится к оборудованию для химической и электрохнмической обработки металлов и может быть использовано при изготовлении

„,SU„„1395696 A 1 (я) 4 С 25 Р 2!/16 С 23 Р 1/00 печатных плат для регенерации травильных растворов. Цель изобрете "; †.ÿ— улучшение условий обслуживания устройства. Раствор !4 из травнльной машины 13 через систему подачи травильного раствора 11 поступает в корпус !. Пройдя чере" входные окна 15, раствор 14 заполняет пространство в корпусе 1 между анодом 3 и катодом

2 и сливается через окна !6, 17 по системе отвода 12 обратно в травильную мапжну 13. В процессе циркуляции раствора 14 под действием проходяшего тока на катоде 7 осаждают металли-ческий порошок 9, вьделяемый из ра1395696 створа 14. Металлический порошок 9 счищают с поверхности вращающегося катода 2 скребком Я и собирают в приемном лотке 10. При этом разделительная диафрагма 5 с помощью колец

4 удерживается от вращения вместе с катодом 2 скребком 8, взаимодействующим с упорами 6, закрепленными на, кольцах 4. Для очистки разделитель! 1

Изобретение относится к оборудова нию для химической и электрохимической обработки металлов и может быть использовано прп изготовлении печат ных плат для регенерации травильных растворов. !

Цель изобретения — улучшение усло вий обслуживания устройства.

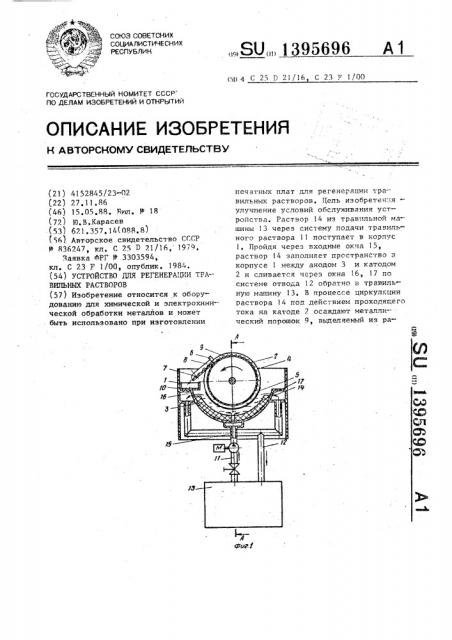

На фиг.1 схематично представлено, устройство, общий вид; на Аиг.2— разрез А-А на *иг.!; на Лиг.3 - устройство с повернутой вверх диафрагмой, поперечный разрез.

Устройство содержит корпус 1, в котором размещены катод 2 с приводом вращения (не показан) и графитовыи анод 3. На.концевые участки по торцам катода 2 свободно установлены кольца 4, жестко связанные с разделительной диафрагмой 5 и упорами 6. На оси 7, расположенной в корпусе 1, с возможностью поворота установлен скребок 8, служащий для съема с катода 2 осажденного металлического порошка 9 и сброса его в приемный лоток

1О. Корпус 1 с помощью системы подачи травильного раствора 11 и системы отвода 1? соединен с травильной машиной 13. В корпусе 1 для входа и выхода раствора 14 выполнены окна 15-17.

Устройство работает следующим образом.

Раствор 14 из травильной машины 13 через систему подачи травильного раствора 11 поступает в корпус 1. Прой-дя через входные окна 15, раствор 14 заполняет пространство в корпусе 1 между анодом 3 и катодом 2 и сливается через окна 16 и 17 по системе отвода 12 обратно. Таким путем происхо"дит циркуляция раствора. В процессе ной диафрагмы 5 скребок 8 поворотом

его на оси 7 выводят иэ зацепления с упорами 6, и диафрагму S вместе с катодом 2 и кольцами 4 поворачивают на 180 в верхнее положение. Конструктивные особенности устройства позволяют сократить время обслуживания за счет исключения разборки узлов при замене или очистке диафрагмы. 3 ил. работы под действием проходящего тока на катоде 2 осаждают металлический порошок 9, выделяемый из раствора 14.

1!еталлический порошок 9 счищают с поверхности вращающегося катода 2 скребком 8 и собирают в приемном лотке 10. При этом разделительная диафрагма 5 с помофью колец 4 удерживает1О ся от вращения вместе с катодом 2 скребком 8, установленным на корпусе

1 и взаимодействующим с двумя упорами

6; закрепленными на кольцах 4.

Для обслуживания разделительной диафрагмы 5 скребок 8 поворотом его на оси 7 выводят из зацепления с упорами 6, и диафрагму 5 вместе с катодом 2 и кольцами 4 поворачивают на

180 в верхнее положение (фиг ° 3). В этом положении производят техническое обслуживание диафрагмы: очистку от солей раствора, промывку ее и т,д. После этого поворотом катода 2 возвращают разделительную

25 диафрагму,5 в исходное положение вместе с кольцами 4, а скребок 8 фиксируют с упорами 6.

Конструктивные особенности устройства позволяют сократить время обслу30 живания за счет исключения разборки узлов при замене или очистке диафрагмы °

Ф о р м у л а и з обретения

Устройство для регенерации травильных растворов, содержащее корпус, в котором размещены анод, разделительная диафрагма, катод с приводом

4О вращения„ скребок, приемный лоток и системы подачи и, отвода травильного раствора, о т л и ч а.ю щ е е с я

1.395 9ь тем, что, с целью улучшения условий обслуяивания устройства, оно снабжено кольцами с упорами, свободно установленными на концевых участках по торцам катода и жестко связанными .с разл"..лительной дна >рагмой, при этом упоры на кольцах расположены с возможностью взаимопействия со скребком, востановленным на корпусе с возможностью поворота.

1395696

Составитель В.Трегубов

Техред И.Дидык . Корректор В. Гирняк

Редактор T,Ëàçoðåíêî

Заказ 2470/28 Тираж 621 Подписное

ВНУШИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
