Блок для строительства гидротехнических сооружений типа пирсов,молов,перемычек

Блок для строительства гидротехнических сооружений типа пирсов,молов,перемычек

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике . Цель изобретения - упрощение транспортировки и установки на основание, снижение материалоемкости и трудоемкости, а также ускорение возведения сооружения. Блок состоит из фундаментного элемента 1 с прикрепленными к нему лицевыми стенками 3 и анкерными тягами 4. В лицевых стенках выполнены прорезИ 5, через которые пропущены анкерные тяги с упорами 6 и фиксаторами 8. Кромки прорезей со стороны засьтки расположены , чем со стороны акватория, Фундаментный элемент выполнен с упорами 9 у нижней части лицевых стенок. Лицевые стенки прикреплены к фундаментальному элементу с помощью шарниров 13о Установку блоков в проектное положение на подготовленное основание осуществляют путем затопления . 5 ил. с S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (II) (5)) 4 Е 02 В 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4104294/29-15 (22) 05.08.86 (46) 15.05.88. Бюл. Ф 18 (75) В.Э.Даревский и В.А.Есиновский (53) 627.7 (088,8) (56) Руководство по проектированию узких засыпных пирсов и полов с учетом арктических условий.

РД 31.31.23-81. M. Минморфлот, 1982, со Зо

Гуревич В.Б. Речные портовые гидротехнические сооружения. N.: Транспорт, 1969, с.53. (54) БЛОК ДЛЯ СТРОИТЕЛЬСТВА ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ ТИПА ПИРСОВ, МОЛОВ, ПЕРЕМЫЧЕК (57) Изобретение относится к гидротехнике. Цель изобретения — упрощение транспортировки и установки на основание, снижение материалоемкости и трудоемкости, а также ускорение возведения сооружения. Блок состоит из фундаментного элемента 1 с прикрепленными к нему лицевыми стенками 3 и анкерными тягами 4. В лицевых стенках выполнены прорези 5, через которые пропущены анкерные тяги с упорами 6 и фиксаторами 8. Кромки прорезей со стороны засыпки расположены вине, чем со стороны акватория.

ФундаменTHbIA элемент выполнен с упорами 9 у нижней части лицевых стенок. Лицевые стенки прикреплены к фундаментальному элементу с помощью шарниров 13. Установку блоков в проектное положение на подготовленное основание осуществляют путем затопления. 5 ил.

1395734

Изобретение относится к гидротехнике и может быть использовано для строительства пирсов, молов, перемычек и других гидротехнических соору5 жений с помощью плавкранов большой грузоподъемности.

Целью изобретения является упрощение транспортировки и установки на основание, снижение материалоемкости и трудоемкости, а также ускорение возведения сооружения.

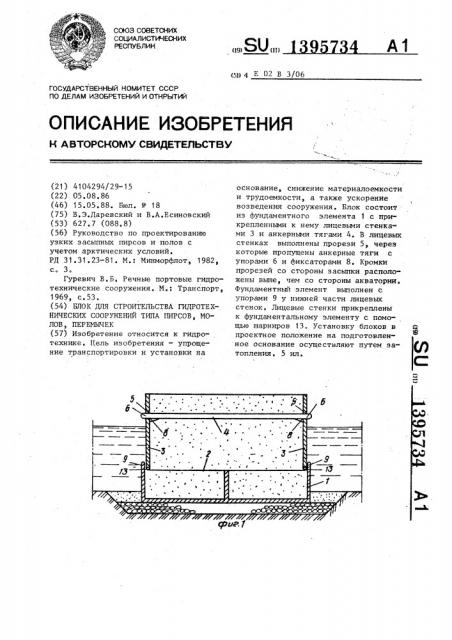

На фиг. 1 и 2 показаны гидротехнические сооружения типа пирса из предлагаемых блоков с фундаментными 15 элементами в виде массива-гиганта и в виде плиты соответственно, поперечные разрезы; на фиг. 3 и 4 — блоки с фундаментным элементом в виде массива-гиганта и плиты соответствен- 20 но (в транспортном положении); на фиг. 5 " схема установки блока с фундаментным элементом в виде массива-гиганта на подготовленное основа" ние.

Блок состоит из фундаментного элемента 1 в виде массива-гиганта или в виде плиты 2 (или рамы), к которому прикреплены две лицевые стенки 3, взаимно заанкеренные с помощью тяг 3р

4. Тяги 4 пропущены в прорези 5 в лицевых стенках 3. Прорези 5 в лицевьгх стенках 3 в проектном положении имеют наклон к оси тяг 4, причем кромки прорезей 5 со стороны засыпки расположены вышее, чем с внешней стороны лицевых стенок 3. Анкерные тяги 4 с внешней стороны лицевых стенок 3 имеют упоры 6, например, в виде пальца, пропущенного в проушину на конце тя- 40 ги 4, или в виде гайки 7. Анкерные тяги 4 имеют фиксаторы 8, препятствующие складыванию лицевых стенок 3, установленных в проектное положение.

Размеры прорезей 5 в свету лицевьгх 45 стенок 3 в проектном положении, перпендикулярные оси тяг 4, должны быть больше соответствующих размеров тяг

4 с фиксаторами 8. Фундаментный элемент имеет упоры 9 у нижней части лицевых стенок 3. Блок с фундаментным элементом в виде плиты (рамы) 2 транспортируют к месту возведения сооружения на плавсредствах .10. Установка блоков на подготовленное основание производится плавкраном с использованием траверсы 11 в виде рамы таким образом, чтобы расстояние между точками подвеса стропов 12 к траверсе 11 в поперечном направлении было не меньше ширины блока. Лицевые стенки 3 прикреплены к плите 2 (или раме) посредством шарниров 13.

Гидротехническое сооружение типа пирса, мола, перемечки из предлагаемых блоков строят следующим образом.

На заводе лицевые стенки 3 шарнирно крепят к фундаментному элементу, в прорези 5 стенок 3 пропускают тяги 4, на тягах 4 устанавливают упоры 6 или 7 и фиксаторы 8. К месту установки блок транспортируют с наклонными стенками 3, где плавкраном с использованием траверсы 11 расправляют лицевые стенки 3 и устанавливают их в проектное вертикальное положение. При этом упоры 6.или 7 на тягах 4 и упоры 9 на фундаментном элементе ограничивают с внешней стороны черезмерный поворот лицевых стенок 3, а фиксаторы 8 с внутренней стороны препятствуют складыванию лицевых стенок 3 блока.

Возведение сооружений из предлагаемых блоков приведенными способами позволят упростить транспортировку блоков и производство работ по их установке на основание, снизить материалоемкость и трудоемкость, ускорить возведение сооружения. Так например, при строительстве пирса высотой 9 м с помощью плавкрана грузоподъемностью 350 т применение предлагаемых блоков позволяет сократить расход бетона по сравнению с прототипом на 20-30Х.

Использование предлагаемых блоков позволяет в 1,5 — 2 раза снизить трудоемкость и время монтажа пирса.

Формула и з о б р е т е н и я

Блок для строительства гидротехнических сооружений типа пирсов, молов, перемычек, включающий фундаментный элемент,. две лицевые стенки, взаимно заанкерные с помощью тяг и шарнирно закрепленные к фундаментному элементу, отличающийся тем, что, с целью упрощения транспортировки и установки на основание, сниженйя материалоемкости и трудоемкости, а также ускорения возведения сооружения, лицевые стенки выполнены с прорезями, наклоненными к оси тяг, причем кромки прорези со стороны засыпки расположены выше, чем со.стороны акватории, анкерные тяги пропущены в прорези и снабжены упорами с внешней стороны лицевых стенок и фиксаторами — с внутренней, причем размеры прорезей в свету, 1395734 перпендикулярные оси тяги, больше соответствующих размеров тяги с фиксатором, а фундаментный элемент выполнен с упорами у нижней части лицевых стенок.
