Изобретение относится к строительству , в частности к стеновым ограждениям стен отапливаемых зданий. Цель изобретения - повышение эксплуатационных качеств и упрощение монтажа. Стена состоит из наружного несущего слоя 1, выполненного из железобетона в виде сборных панелей или монолитным, на который через углубления 2 и 6 опираются выступающими частями железобетонные перекрытия 3 и 7. Для предотвращения мостиков холода опорные части перекрытий защищены термовкладышами 8. С внутренней стороны несущий слой 1 имеет углубления 5 для образования вентиляционных каналов или полостей , сообщающихся с наружным воздухом . Слои утеплителя 10 и внутренний слой в виде обшивки 11 объединены в блоки заводского изготовления модульной щирины на высоту помещения. Блоки устанавливаются с внутренней стороны вплотную или на относе к слою 1 с образованием вентиляционных каналов между ними и слоем 1, скрпепляются между собой и крепятся к перекрытиям посредством крепежных элементов 12. 8 ил. (О сл

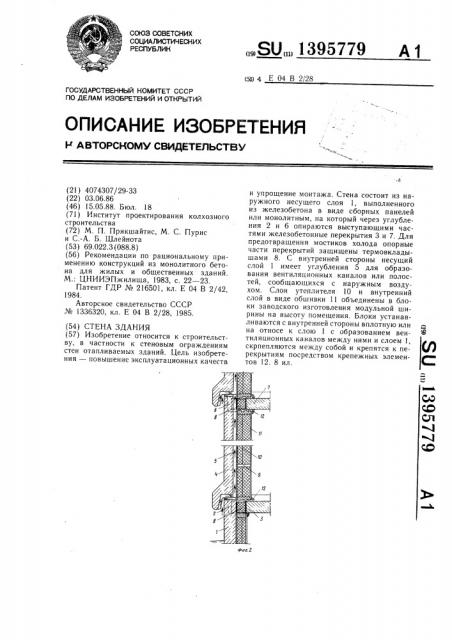

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК дц 4 Е 04 В 2/28
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Р А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4074307/29-33 (22) 03.06.86 (46) 15.05.88. Бюл. 18 (71) Институт проектирования колхозного строительства (72) М. П. Прикшайтис, М. С. Пурис и С.-А. Б. Шлейнота (53) 69.022.3 (088.8) (56) Рекомендации по рациональному применению конструкций из монолитного бетона для жилых и общественных зданий.
М.: ЦНИИЭПжилища, 1983, с. 22 — 23.
Патент ГДР № 216501, кл. Е 04 В 2/42, 1984.
Авторское свидетельство СССР № 1336320, кл. Е 04 В 2/28, 1985. (54) СТЕНА ЗДАНИЯ (57) Изобретение относится к строительству, в частности к стеновым ограждениям стен отапливаемых зданий. Цель изобретения — повышение эксплуатационных качеств
ÄÄSUÄÄ 1395779 A 1 и упрощение монтажа. Стена состоит из наружного несущего слоя 1, выполненного из железобетона в виде сборных панелей или монолитным, на который через углубления 2 и 6 опираются выступающими частями железобетонные перекрытия 3 и 7. Для предотвращения мостиков холода опорные части перекрытий защищены термовкладышами 8. С внутренней стороны несущий слой 1 имеет углубления 5 для образования вентиляционных каналов или полостей, сообщающихся с наружным воздухом. Слои утеплителя 10 и внутренний слой в виде обшивки 11 объединены в блоки заводского изготовления модульной ширины на высоту помещения. Блоки устанавливаются с внутренней стороны вплотную или на относе к слою 1 с образованием вентиляционных каналов между ними и слоем 1, скрпепляются между собой и крепятся к перекрытиям посредством крепежных элементов 12. 8 ил.
1395779
Изобретение относится к строительству и может быть использовано при возведении стен отапливаемых зданий различного назначения.
Цель изобретения — повышение эксплуатационных качеств и упрощение монтажа.
На фиг. 1 показан вертикальный разрез по стене здания из сборных железобетонных панелей в месте опирания перекрытия; на фиг. 2 — то же, по вентиляционному каналу; на фиг. 3 — разрез А — А 10 на фиг. 1; на фиг. 4 — разрез Б — Б на фиг. 1; на фиг. 5 и 6 — вертикальные разрезы по стене здания из монолитного железобетона с теплозащитой из теплоизоляционных бло; ков; на фиг. 7 — разрез  — В на фиг. 5; на фиг. 8 — разрез à — Г на фиг. 5. 1
В стене из сборных панелей на сборную .железобетонную стеновую панель 1 подвала или цоколя через углубления 2 опираются выступающими частями железобетонные перекрытия 3 подвала или цоколя. На панель 1 опираются несущие железобетонные стеновые панели 4 первого этажа, имеющие с внутренней стороны вертикальные вентиляционные каналы 5. На стеновую панель 4 первого этажа через углубления 6 опираются выступающими частями железобетонные перекрытия 7 первого этажа. Для предотвращения образования мостиков холода через выступающие части перекрытия над подвалом и междуэтажные перекрытия защищены термовкладышами 8. К панели 4 с внутренней стороны примыкает теплоизоляционный блок 9, состоящий из теплоизоляционных материалов 10 и внутреннего слоя в виде обшивки 11 и прикрепленный к перекрытиям 3 и 7 крепежными элементами 12.
В стене из монолитного железобетона отличие от сборной стены только в сборном железобетонном блоке 13, через каналы которого осуществляется связь с наружным воздухом и через который монолитная стена первого этажа опирается на монолит- 4р ную стену подвала или цоколя.
Блок 13 может и отсутствовать, но в этом случае в монолитном слое должны быть выполнены отверстия для связи вертикальных вентиляционных каналов 5 с наружным воздухом. 45
Возведение стены начинается с устройства наружного несущего. железобетонного слоя 4 из сборных панелей или монолитной конструкции, опирания на этот слой в углубления 6 железобетонных перекрытий 7, установки термовкладышей 8. После этого выполняются работы по установке, креплению между собой и к перекрытиям теплоизоляционных блоков 9. железобетонные панели наружного слоя изготовляются из тяжелого или легкого бетона по обычной технологии в металлических или деревянных формах фасадной стороной вниз, либо в вертикальных, например, кассетных формах. Монтаж и соединение панелей между собой принципиально не отличаются от способов, принятых в сборном домостроении.
Монолитный железобетонный наружный слой изготовляется также по обычной технологии возведения монолитных зданий индустриальными способами.
Теплоизоляционный блок имеет рамуобвязку с поперечными ребрами, выполняемую, например, из деревянных брусьев и заполненную утепляющим материалом, например, прошивными минераловатными матами. Поверхность, примыкающая к наружному железобетонному слою, защищена слоем редкой ткани или строительной бумаги, противоположная поверхность выполняется из листового материала, например, твердых древесно-волокнистых плит.
Движение воздуха по вертикально располагаемым вентиляционным каналам, сообщающимся с наружным воздухом в нижней части .здания и верхней, происходит за счет гравитационных сил и скоростного напора наружного воздуха. При движении воздуха происходит высушивание утеплителя, устраняются причины, вызывающие конденсирование диффундирующего водяного пара, накопление влаги в утеплителе.
Формула изобретения
Стена здания, содержащая наружный несущий слой, утеплитель, размещенный относительно несущего слоя с образованием вентилируемых каналов, и внутреннюю обшивку со стороны помещения, отличаюи1аяся тем, что, с целью повышения эксплуатационных качеств и упрощения монтажа, утеплитель с внутренней обшивкой выполнен в виде отдельных блоков, высота которых равна высоте помещений, а каждый блок снабжен по торцам крепежными элементами для соединения непосредственно с плитами перекрытия.
