Установка для совместного транспорта нефтесодержащей жидкости и газа

Установка для совместного транспорта нефтесодержащей жидкости и газа

Иллюстрации

Показать все

Реферат



Изобретение относится к нефтедобывающей промышленности и может быть использовано в системах сбора и транспорта продукции нефтяных скважин с малым газовым фактором. Цель изобретения - повышение КПД устройства, уменьшение энергои материальных затрат за счет исключения газокомпрессора и осуш,ествления поочередной работы сепараторов на обш,ий выходной коллектор. Устройство содержит газосепараторы I и 2, центробежный насос 3, программное устройство 4, регулируюш,ие клапаны 5 и 6, установленные на входах в газосепараторы, регулирующие клапаны 7 и 8, установленные на выходных трубопроводах из газосепараторов по жидкости , выходные клапаны 9 и 10, входные клапаны 11 и 12, датчики давления 13 и 14, регуляторы уровня 15 и 16, регуляторы расхода нефти 17 и 18, обратные клапаны 19 и 20, входной и выходной трубопроводы. Основные входы газосепараторов 1 и 2 соединены с входным трубопроводом, дополнительные входы газосепараторов соединены с выкидом насоса 3, а верхняя (газовая ) часть каждого сепаратора соединена с выходным трубопроводом, выходные линии трубопроводов по нефти газосепараторов 1 и 2 соединены между собой и с входом насоса 3, выкид насоса 3 соединен через регулятор расхода нефти 17 с выходным трубопроводом и через регулятор расхода нефти 18 с дополнительными входами газосепараторов 1 и 2. Клапаны 5 и 6, 7 и 8, 9 и 10, 11 и 12, датчики давления 13 и 14, регуляторы уровня 15 и 16, регуляторы расхода нефти 17 и 18 соединены с программным устройством 4. Режим работы устройства позволяет осуществлять последовательный транспорт нефти и газа таким образом , что когда сепаратор 1 транспортирует нефть, то сепаратор 2 транспортирует газ и наоборот. I ил. ь S (Л со со ел ОО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU, 1395811

А1 дц 4 Е 21 В 4300, F 17 D 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4140653/23-08 (22) 27.10.86 (46) 15.05.88. Бюл. № 18 (71) Казанское научно-производственное объединение «Нефтепромавтоматика» (72) И. У. Амирханов, Г. Ф. Абдульманов, Л. Ш. Хафизов и Г. А. Каспер (53) 621.643 (088.8) (56) Авторское свидетельство СССР № 724695, кл. Е 21 В 43/00, 1977. (54) УСТАНОВКА ДЛЯ СОВМЕСТНОГО

ТРАНСПОРТА НЕФТЕСОДЕРЖАЩЕИ

ЖИДКОСТИ И ГАЗА (57) Изобретение относится к нефтедобывающей промышленности и может быть использовано в системах сбора и транспорта продукции нефтяных скважин с малым газовым фактором. Цель изобретения — повышение КПД устройства, уменьшение энерго- и материальных затрат за счет исключения газокомпрессора и осуществления поочередной работы сепараторов на общий выходной коллектор. Устройство содержит газосепараторы 1 и 2, центробежный насос

3, программное устройство 4, регулирующие клапаны 5 и 6, установленные на входах в газосепараторы, регулирующие клапаны 7 и 8, установленные на выходных трубопроводах из газосепараторов по жидкости, выходные клапаны 9 и 10, входные клапаны 11 и 12, датчики давления 13 и 14, регуляторы уровня 15 и 16, регуляторы расхода нефти 17 и 18, обратные клапаны 19 и 20, входной и выходной трубопроводы.

Основные входы газосепараторов 1 и 2 соединены с входным трубопроводом, дополнительные входы газосепараторов соединены с выкидом насоса 3, а верхняя (газовая) часть каждого сепаратора соединена с выходным трубопроводом, выходные линии трубопроводов по нефти газосепараторов

1 и 2 соединены между собой и с входом насоса 3, выкид насоса 3 соединен через регулятор расхода нефти 17 с выходным трубопроводом и через регулятор расхода нефти 18 с дополнительными входами газосепараторов 1 и 2. Клапаны 5 и 6, 7 и 8, 9 и 10, 11 и 12, датчики давления 13 и 14, регуляторы уровня 15 и 16, регуляторы расхода нефти 17 и 18 соединены с программным устройством 4. Режим работы устройства позволяет осуществлять последовательный транспорт нефти и газа таким образом, что когда сепаратор 1 транспортирует нефть, то сепаратор 2 транспортирует газ и наоборот. 1 ил.

1395811

Составитель И. Петоян

Редактор А. Долинич Текред И. Верес Корректор В. Гирняк

Заказ 1968!34 Тираж 53l Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к нефтедобывающей промышленности и может быть использовано в системах сбора и транспорта продукции нефтяных скважин с малым газовым фактором.

Цель изобретения — повышение КПД установки и уменьшение энерго- и материальных затрат за счет исключения газоком прессора и осуществления поочередной работы газосепараторов на общий выходной коллектор.

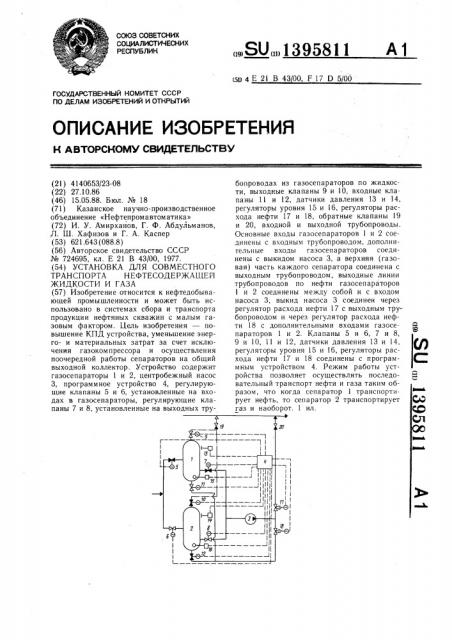

На чертеже изображено устройство.

Установка содержит сепараторы 1 и 2, центробежный насос 3, программное устройство 4, регулирующие клапаны 5 и 6, установленные на входах в газосепараторы, регулирующие клапаны 7 и 8, установленные на выкидных трубопроводах из газосепараторов по жидкости, выходные клапаны 9 и 10, входные клапаны 11 и 12, датчики 13 и 14 давления, регуляторы 15 и 16 уровня, регуляторы 17 и 18 расхода нефти, обратные клапаны 19 и 20, входной и выходной трубопроводы.

Основные входы газосепараторов 1 и 2 соединены с входным трубопроводом, дополнительные входы газосепараторов сое1 динены с выкидом насоса 3, а верхняя газовая часть каждого сепаратора соединена с выходным трубопроводом, выходные линии трубопроводов по нефти газосепара-! торов 1 и 2 соединены между собой и с входом насоса 3, выкид насоса 3 соединен через регулятор 18 расхода нефти с дополнительными входами газосепараторов 1 и 2.

Клапаны 5 и 6, 7 и 8, 9 и 10, 11 и 12, датчики 13 и 14 давления, регуляторы 15 и

16 уровня, регуляторы 17 и 18 расхода нефти соединены с программным устройством 4.

Установка работает следующим образом.

Продукция скважин гюступает через входной трубопровод газосепаратора 2, при этом клапан 5 закрыт, а клапан 6 открыт.

Далее нефтесодержащая жидкость из газосепаратора 2 насосом 3 через регуляторы

17 и 18 расхода подается в выходной трубопровод и на дополнительный вход по нефти первого газосепаратора 1, причем клапан 11 открыт,а клапан 12 закрыт. Нефтесодержащая жидкость, поступая в нижнюю часть сепаратора 1, вытесняет через клапан

9 газ, находящийся в газосепараторе 1 от предыдущего цикла, в выходной трубопровод до тех пор, пока нефть в сепараторе 1 достигнет верхнего предельного уровня и датчик 15 через программное устройство 4 откроет клапаны 5 и 7 и закроет клапаны

9 и 11. Нефтесодержащая жидкость из газосепаратора 1 через клапан 7 насосом 3 и через регулятор 17 расхода пойдет в выходной трубопровод до тех пор, пока в газосепараторе 2 уровень нефти не достигнет нижнего предельного уровня и датчик

16 через программное устройство 4 закроет клапаны 6 и 8 и откроет клапаны 10 и 12, а с помощью датчиков 13 и 14 давления установится расход нефти на регуляторах 17 и 18 расхода таким образом, чтобы нефть во втором газосепараторе 2 достигла бы верхнего предельного уровня раньше, чем нефть в первом газосепараторе 1 своего нижнего предельного уровня. Затем цикл повторяется. Режим работы позволяет осуществлять последовательный транспорт нефти и газа таким образом, что когда сепаратор 1 транспортирует нефть, то сепаратор

2 транспортирует газ и наоборот.

Формула изобретения

Установка для совместного транспорта нефтесодержащей жидкости и газа, содержащая первый и второй газосепараторы с датчиками уровня, обратные клапаны, управляемые программным устройством, входные и выходные клапаны, входной, выходной и соединительные трубопроводы, причем основной вход первого газосепаратора соединен с входным трубопроводом отличающаяся тем, что, с целью повышения

КПД установки, уменьшения энергозатрат и материальных затрат, она дополнительно снабжена насосом, на выкиде которого установлены два регулятора расхода нефти, причем один из них соединяет выкид насоса с дополнительными входами обоих газосепараторов, а другой соединяет выкид насоса с выходным трубопроводом, причем основной вход второго газосепаратора также соединен с входным трубопроводом, верхняя часть каждого газосепаратора соединена с выходным трубопроводом, выходные линии по нефти обоих газосепараторов соединены между собой.
