Реферат



Изобретение относится к светотехнике и «ожет быть использовано в производстве светильников с круглосимметричными отражателями. Цель изобретения - повышение надежности защиты рабочего профиля от повреждения при укладке отражателей в стопы и снижение материалоемкости . Отражатель содержит рабочий профиль 1, снабженный Г-образным буртиком. Размеры горизонтальной 3 и вертикальной 4 частей буртика определяются из условия исключения касания рабочих профилей 1 отражателей при укладке их в технологические стопы. Тем самым устраняется возможность повреждения светоотражаюш.его покрытия рабочего профиля отражателя 1. 5 ил.

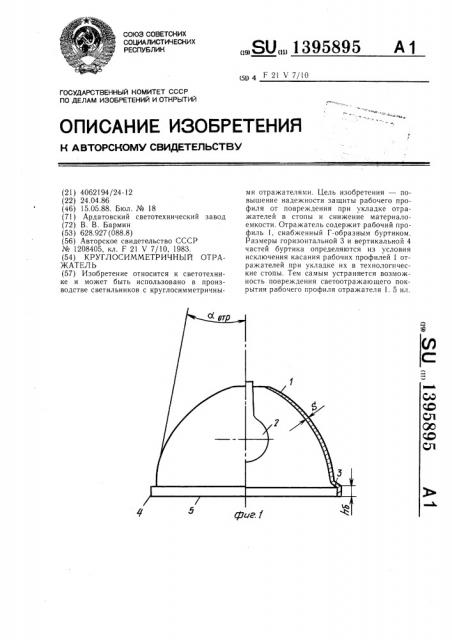

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1511 4 F 21 Ъ 7/1О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4062194/24-!2 (22) 24.04.86 (46) 15.05.88. Бюл. № 18 (71) Ардатовский светотехнический завод (72) В. В. Бармин (53) 628.927 (088.8) (56) Авторское свидетельство СССР № 1208405, кл. F 21 V 77//1100, 1983. (54) КРУГЛОСИММЕТРИЧНЫЙ OTPAKATEЛЬ (57) Изобретение относится к светотехнике и может быть использовано в производстве светильников с круглосимметричны„„SU„„1395895 А 1 ми отражателями. Цель изобретения — повышение надежности защиты рабочего профиля от повреждения при укладке отражателей в стопы и снижение материалоемкости. Отражатель содержит рабочий профиль 1, снабженный Г-образным буртиком.

Размеры горизонтальной 3 и вертикальной 4 частей буртика определяются из условия исключения касания рабочих профилей 1 отражателей при укладке их в технологические столы. Тем самым устраняется возможность повреждения светоотражающего покрытия рабочего профиля отражателя l. 5 ил.

1395895

Изобретение относится к светотехнике и может быть использовано в производстве свеГильников с круглосимметричными отражателями.

Цель изобретения — повышение надежности защиты рабочего профиля отражателя

От повреждений при укладке отражателей

В стопы, а также снижение материалоемкости путем исключения их конструкции от11ажателя его горловины.

На фиг. 1 изображен отражатель, обий вид; на фиг. 2 — схема укладки отажателей с обеспечением зазора между раочими профилями; на фиг. 3 — техно. огическая стопа отражателей; на фиг. 4

5 — узел 1 на фиг. 3, варианты изгоовления Г-образного буртика.

Отражатель содержит рабочий профиль 1 асчетной формы для перераспределения ветового потока источника 2 света и нижний уртик Г-образной формы, включающий гоизонтальную часть 3, боковую вертикальую часть 4 и нижнюю торцовую часть 5, 1 лужащую опорой отражателя в процессе ормирования технологической стопы.

При укладке отражателей в стопы каж1ый последующий отражатель нижней торцо,ой частью 5 Г-образного буртика свободно устанавливается на верхнюю горизонтальную часть 3 буртика предыдущего отражателя, что обеспечивается выбором размера горизонтальной части 3 Г-образного буртика, большего толщины стенки отражателя S, Размер h вертикальной части 4 буртика апределяется из условия обеспечения гаранЗ1Паo.р — S тированного зазора С- = — — — — — - между сова ир рабочими профилями 1 соседних отражатеЛей в соответствии с неравенством

h) —, sill(toxp где сс-р — минимальный угол между касательной к рабочему профилю 1 и осью симметрии отражателя.

Дополнительная фиксация стопы в вертикальном положении и исключение возможности соскальзывания нижней торцовой части 5 вышележащего отражателя обеспечиваются выбором размера (горизонтальной части 3 буртика, удовлетворяющего системе неравенства

5 S < E<2S

N » ) (t — S)

Использование предлагаемого технического решения в круглосимметрических отражателях позволит производить укладку в

1р технологические стопы отражателей с любой формой горловины, в том числе плоской.

При этом не требуется применения значительного количества прокладочных материалов между отдельными отражателями и вместе с тем обеспечивается устойчивость стопы.

Формула изобретения

Круглосимметричный отражатель, содержащий рабочий отражающий профиль с внешней кромкой в виде Г-образного буртика с вертикальным размером h, определяемым соотношением

h = —.

s1п сьотр.

25 где S — толщина стенки отражателя; я-р. — минимальный угол между касательной к рабочему профилю и осью симметрии отражателя, отличающийся тем, что, с целью повышения надежности защиты рабочего профиля от повреждения при укладке отражателей в стопы и снижения металлоемкости, величина горизонтального размера Г-образного буртика выбрана в соответствии с системой не35 равенств

S < E<2S

f) смин ) — S где E — горизонтальный размер буртика;

Ьsina -р.— S

4й С. -= — минимальный гарантиcos d„ рованный зазор между рабочими профилями соседних отражателей.

Г

Фиг. 5

Фиг. 4
