Реферат



Изобретение относится к измерительной технике, а именно к средствам измерения диаметров эластичных изделий, и является усовершенствованием изобретения по а«Со № 1190183., Целью дополнительного изобретения является расширение диапазона измерений за счет снабжения устройства, содержащего два держателя 1,2, ленту 3 со шкалой и нониусом, два рычага 5,6, ось 7.и пружину 8, накопителем 10 ленты 3 с направляющей 11 и третьим держателем 12 с фиксатором 13 ленты 3, причем первый конец ленты 3 пропущен через третий держатель 12 и по направляющей 11 заправлен в накопитель 10ъ 2 Ш1„ п N3 а 12

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) SU (11) А2 ся) 4 G 01 В 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ,НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCH0MV СВИДЕТЕЛЬСТВУ (61) 1190183 (2!) 4)49080/25-28 (22) 17.11,86 (46) 15,05.88. Бюл. У 18 (71) Днепропетровский филиал Научноисследовательского института резиновой промышленности (72) А.А.Пасичник, А.А.Лукович и А.С.Провоторов (53) 531.717 (088.8) (56} Авторское свидетельство СССР

В 1190183, кл. G 01 В 5/08, 1983. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРОВ ЭЛАСТИЧНЫХ ИЗДЕЛИЙ (57) Изобретение относится к измерительной технике, а именно к средствам измерения диаметров эластичных изделий, и является усовершенствованием изобретения по а.с. 1(19 1190183.

Целью дополнительного изобретения является расширение диапазона измерений за счет снабжения устройства, содержащего два держателя 1,2, ленту

3 со шкалой и нониусом, два рычага

5,6, ось 7 и пружину 8, накопителем

10 ленты 3 с направляющей 11 и третьим держателем 12 с фиксатором 13 ленты 3, причем первый конец ленты 3 пропущен через третий держатель 12 и по направляющей 11 заправлен в накоие 10 2 ил.

1395931

Изобретение относится к измерительной технике, а именно к средствам измерения диаметров эластичных изделий, и является дополнительным к основному авт.св. Ф 1190183.

Целью изобретения является расширение диапазона .измерений за счет снабжения устройства накопителем ленты с направляющей и держателем с фиксатором.

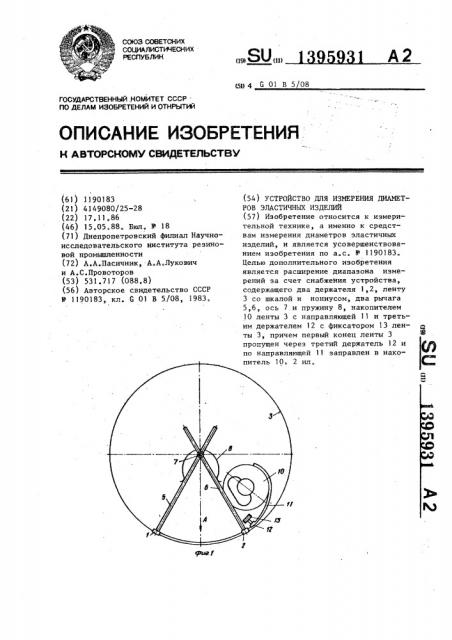

На фиг.l изображено устройство, общий вид", на фиг.2 — вид А на фиг.l.

Устройство содержит два держателя 1,2, измерительную ленту 3 со шкалой 4, два рычага 5,6, ось 7 пружину 8, нониус 9, установленный на втором рычаге 6, накопитель 10 с направляющей Il и установленный на направляющей )1 дополнительный держатель 12 с фиксатором 13 ленты 3.

Устройство работает следующим образом.

Измеряемое изделие, например резиновую манжету, устанавливают на столе или другой поверхности (не показано) ° При помощи фиксатора 13 ленту 3 освобождают в держателе 12 и затягивают или выталкивают из накопителя 10 до тех пор пока показаУ ния по шкале 4 не превыеят на 3-5 мм диаметр измеряемого изделия. После установки необходимого поддиапазона измерения ленту 3 фиксируют в держателе 12 фиксатором 13. Направляющая

11 служит для направления ленты 3 в

, щель накопителя 10., При помощи рыча, гов 5 и 6 ленту 3 сворачивают в пре делах установленного поддиапазана, и в таком состоянии устройство помещают внутрь измеряемого изделия (манжеты). При отпускании рычагов

5 и 6 и под действием пружины 8 упругая лента 3 расплавляется и плотно облегает измеряемую поверхность, в частности рабочую кромку манжеты, а держатели l и 2 не позволяют поверхности шкалы 4 отойти от поверхности нониуса 9. При этом давление измерительной ленты 3 распределяется по всему периметру измеряемой кромки манжеты равномерно, что уменьшает деформацию рабочей кромки и позволяет получить высокую точность измерения.

Выступающие части держателей 1,2, 12 не препятствуют условию нормального контактирования ленты 3 и рабочей кромки манжеты. По нониусу 9 и

\ шкале 4, нанесенной на внутреннюю поверхность ленты 3, производят от= счет показания устройства. Шкала 4 отградуирована непосредственно в единицах диаметра. Цена деления нониуса

0,1 мм.

Выбор диапазона устройства зависит от параметров применяемой измерительной ленты 3, т.е. толщины, ширины материала, иэ которого она изготовлена, а также начальной формы ленты 3. При использовании измерительной ленты 3 толщиной 0,12 мм, шириной .15 мм, изготовленной иэ материала 65Г-ТШ-С в виде свернутого кольца диаметром 250 мм, устройство позволяет измерять внутренний диаметр изделий, изготовленных иэ легкодеформируемых эластичных материалов в диапазоне 100 — 200 мм (против 100115 мм в известном устройстве) с погрешностью не более 0,1 мм. При этом деформация,. например,,рабочей кромки манжеты от усилия воздействия устройства остается в допустимых пределах, Кроме того, устройство позволяет измерять средний диаметр резиновых манжет непосредст- венно на рабочих местах в условиях производства РТИ. При переходе с одного рабочего места на другое устройство не требует дополнительной наладки, а его показания мало зависят от субъективных особенностей и навыков оператора. Простота обслуживания, малая масса и достаточная точность (погрешность не более +0,1 мм) п зволяют применять предлагаемое устройство на предприятиях, занимающихся выпуском и применением резиновых манжет. Аттестуется устройство стандартными образцовыми кольцами.

Формула изобретения

Устройство для измерения диаметров эластичных изделий по авт.св.

Ф 1190183, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона измерений, оно снабжено установленным на втором рычаге накопителем ленты с направляющей и установленным на направляющей накопителя третьим держателем с управляющим фик» сатором ленты, а первый конец ленты пропущен через третий держатель и по направляющей заправлен в накопитель.

1395931

ВидА

Фиг2
