Устройство для измерения диэлектрических параметров твердых электроизоляционных материалов

Устройство для измерения диэлектрических параметров твердых электроизоляционных материалов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для измерения удельного сопротивления , тангенса угла диэлектрических потерь диэлектрической проницаемости и других электрических параметров твердапс электроизоляционных материалов . Изобретение позволяет сократить время измерения диэлектрических пара-i метров твердых изоляционных материалов в результате сокращения времени термостабилизации электродной система с испытуемым образцом и повысить точность измерения. Устройство содержит высоковольтный электрод 1, запрессованный в электротеплоизоляционный диск 2 с контактным винтом 3, измерительный 4 и охранньй 5 электроды , запрессованные в электротеплоизоляционный диск 6, внутренняя по лость которого образует температур ный карман 7, заполненный теплоизоляционным материалом 10. Между элект ,родами 1 и 4 устанавливается измерительный образец 8. 1 з.п.ф-лы, 3 ил. с б (Л

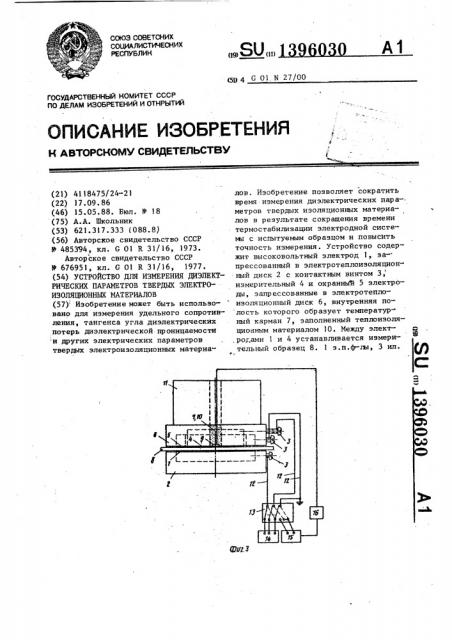

СОЮЗ СОВЕТСКИХ

СОИИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (59 4 G 01 И 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 41.18475/24-21 (22) 17.09.86 (46) 15.05.88. Вюл. Ф 18 (75) А.А. Школьник (53) 621.317.333 (088.8) (56) Авторское свидетельство СССР

В 485394, кл. G 01 R 31/16, 1973.

Авторское свидетельство СССР

У 676951, кл. G 01 R 31/16, 1977. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ ТВЕРДЫХ ЭЛЕКТРОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ (57) Изобретение может быть использовано для измерения удельного сопротивления, тангенса угла диэлектрических потерь диэлектрической проницаемости и других электрических параметров твердых электроизоляционных материалов. Изобретение позволяет сократить время измерения диэлектрических параметров твердых изоляционных материалов в результате сокращения времени термостабилизации электродной систе5%I с испытуемым образцом и повыснть точность измерения. Устройство содержит высоковольтный электрод 1, за-прессованный в электротеплоизоляционI ный диск 2 с контактным винтом 3, измерительный 4 и охранный 5 электроды, запрессованные в электротеплоизоляционный диск 6, внутренняя по лость которого образует температурный карман 7, заполненный теплоизоляционным материалом 10. Иежду элект- д ,рог,ами 1 и 4 устанавливается измерие тельный образец 8. 1 з.п.ф-zm, 3 ил.

1396030

Изобретение. относится к электроизмерительной технике и может быть использовано для измерения диэлектрических параметров (удельное сопро5 тивление, тангенс угла диэлектрических потерь, диэлектрическая проницаемость) плоских образцов твердых электроизоляционных материалов.

Целью изобретения является сокра- 10 щение времени измерения диэлектрических параметров твердых электроиэоляционных материалов за счет сокращения времени термостабилизации электродной системы с испытуемым 15 образцом и повышение точности измерения диэлектрических параметров,.

На фиг. I.и 2 представлена конструкция электродов устройства для измерения диэлектрических параметров 20 плоских образцов твердых электроизоляционных материалов; на фиг. 3электрическая схема измерения диэлектрических параметров и высоко-частотного нагрева испытуемого образ-25 ца.

Устройство содержит высоковольттный электрод 1, запрессованный в электротеплоизоляционный диск 2 с контактным винтом 3, измерительный 30 электрод 4 и охранный электрод 5,, запрессованные в электротеплоиэоляционный диск 6, внутренняя полость которого образует температурный карман 7 с контактными винтами 3.

Между высоковольтным электродом 1 и измерительным электродом 4 устанавливается плоский испытуемый образец

8 электроизоляционного материала. 40

На внутреннюю поверхность дна измерительного электрода 4 устанавливается термодатчик 9 и паз (температурный карман) 7 наполняется теплоизоляционным материалом 10. Для обеспече- 45 ния нормируемого давления между электродами 1, 4 и 5 на истпытуемый образец 8 на диск 6 установлен груз 11.

Экранированные кабели 12 присоединены к коммутатору 1 и контактным винтам 3 электродов I, 4 и 5. К коммутатору 13 присоединены измерительный блок 14 для измерения диэлектрических параметров и генератор 15 высокочастотного электрического поля.

Включение и отключение генератора 15 осуществляется терморегулятором 16 (типовой), соединенным с термодатчиком 9.

Устройство работает следующим образом.

Для измерения диэлектрических параметров прн заданной температуре на терморегуляторе 16 выставляется уставка, коммутатор 13 устанавливается в положение на присоединение генератора 15 к электродами 1, 4 и 5 (при этом электроды 4 и 5 соединены между собой и заземлены), генератор

15 включается и осуществляется нагрев образца 8 под действием высокочастотного электрического поля. При достижении заданной температуры, что контролируется терморегулятором, выполняющим функции термоизмерительного прибора (например, пирометрический милливольтметр с позиционным регулиро" ванием температуры), генератор 15 отключается и коммутатор 13 устанавливается в положение присоединения к электродам 1, 4 и 5 измерительного блока 14 {например, мост переменного тока, тераомметр или др.).

Электроды 1, 4 и 5 с установленным между ними образцом 8 помещены в экранированную камеру, соразмерную с габаритами устройства, снабженную блокировочными элементами, обеспечи-. вающими безопасность работ при высоком напряжении (на фиг. 3 не указано).

Использование высокочастотного нагрева испытуемого электроизоляционного материала, заключенного меж.ду теплоизолированными тонкостенными электродами, обеспечивает повышенную скорость нагрева и равномерное распределение температуры по толщине испытуемого образца, что в целом сокращает время измерения при положительных температурах за счет еокращения времени термостабилизации. Равномерность распределения температуры по толщине образца повышает точность измерения температуры образца по температуре на его поверхности независимо от толщины образца в отличие от измерения температуры при конвентивном или контактном нагреве, что позволяет повысить точность иэмерения диэлектрических параметров как функции температуры.

Расположение термопары в контакте с измерительным электродом исключает наводку восоковольтного потенциала на приборе измерения температуры. з 3 39603

Формула изобретения

I. Устройство для измерения диэлектрических параметров твердых электроизоляционных материалов, состоящие из высоковольтного и измерительного -электродов и термодатчика, расположенного в пазу измерительного электрода, о т л и ч а ю щ е е -10 с я тем, что, с целью сокращения времени измерения и повышения точности измерения диэлектрических параметров твердых электроизоляционных материалов за счет сокращения времени 15 термостабилиэации электродной системы, в него введены высокочастотный генератор, вход управления которого через терморегулятор соединен с термодатчиком, выходы высокочастотного ге- 20 . нератора соединены с первым и вторым входами коммутатора, входы измерительного блока соединены с соответствую-, щими входами коммутатора, выходы коммутатора подключены соответственно, к точке заземления устройства, высоковольтному и измерительному электроФ дам, которые выполнены в виде пустотелых тонкостенных металлических цилиндров, снабженных металлическим дном и запрессованных в диски из электроизоляционного материала.

2. устройство по п. 1, о т л и— ч а ю щ е е с я тем, что, с целью повышения точности измерений диэлектрических параметров, в него введен пустотелый тонкостенный охранный электрод кольцеобразной формы, запрессованный в диск, выполненный из электротеплоизоляционного материала вместе с измерительным электродом, а термодатчик расположен на внутренней поверхности дна измерительного электрода.

1396030
