Тело накала для электрической лампы накаливания
Иллюстрации
Показать всеРеферат
Изобретение относится к злэктротехнике и может быть использовано в производстве тел накала для электрических ламп накаливания. Целью изобретения является повышение КПД в видимой области спектра излучения При прохождении тока через спираль из тугоплавкого металла выделяется тепло, которое передается слою из полупроводникового материала, излучающего свет с повьпиенным КПД. Указанный слой наносится на спой диэлйктрика, который непосредственно нанесен на спиральо Полупроводниковый материал может быть нанесен в смеси с диэлектриком в виде порошков. 2 з,п.ф-лы.
СОЮ СОВЕТСНИХ
СО1.1ИАЛИСТИЧЕСНИХ
РЕС .. БЛИН
1 .а В 6 \й2„

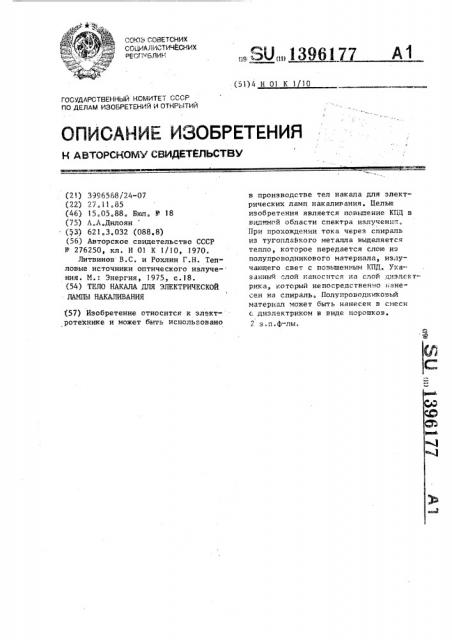

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРБ1ТИЙ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3 996568 у 24-07 (22) 27.11.85 (46) 15.05.88. Бюп. У 18 (75) А.A.Äèëoÿí . ЦЗ) 621.3.032 (088.8) (56) Авторское свидетельство СССР
Р 276250, кл. Н 01 К 1/10, .1970.
Литвинов В.С. и Рохлин Г.Н. Тепловые источники оптического излуче- ния. M. Энергия, 1975, с.18. (54) ТЕЛО НАКАЛА ДЛЯ ЭЛЕКТРИЧЕСКОЙ
ЛАМПЫ НАКАЛИВАНИЯ (57) Изобретение относится к злектротехнике и может быть использовано в производстве тел накала для электрических ламп накаливания. Целью изобретения является повышение КПД в вид жой области спектра излучения.
При прохождении тока через спираль из тугоплайкого металла выделяется тепло, которое передается слою из полупроводникового материала, излучающего свет с повышенным КПД„ Указанный слой наносится на слой диэлектрика, который непосредственно н=.íåсен на спираль, Полупроводниковый материал может быть нанесен в смеси с дизлектриком в виде порошков.
2 s.ï.ô-лы.
l.396177
ВЛ!111!Ш Заказ ?499/52 Тираж 74б Падп??с нае
Произ»,— полигр. пр-т?1, г. Ужгород, ул. Лраектная, 4!
1эобретение относится к электротехнике и может быть использовано
, и производстве тел накала для ламп накаливания.
Цель изобретения — ?к>нь1шепие КПД в н ?димой области спектра излучения.
Тело накала представляет собой спираль пз тугоплавкого металла, в частности вольфрама, на поверхность которой нанесено покрытие, н состав которого входят диэлектрический и полупроводниковый материалы.
11ак?>ытие мажет быть выполнена из двух слоев, иэ которых первый, приле- гающий к металлу., выполнен из,циэлектриче ского, а второй ковага материалон. ;3o в opot:i варианте покрытие состоит из .Меси указан-: ных материалов, например в виде параш--0 ков.
13 качестне диэлектрика можно взять такие тугапланкие материалы, как PN, A1N,, Si N < I? т.д., а F качестве полупронодника — Т?.0, ВЬС, В1.0 1. Эти ма териалы могут бьш ь предварительно леиранc?t!I! It?>Haec с у ран??ями 0 1
tc
0,4 э, 3 It ка??центрациямп 10 — 10 см
Диапазон рабоч.:..:х температур этих вещесtB должен быть:te ?шже 1800 К, Лримес>ыа, коаорая н основном по,.";у ?рoнадн??ке даст уровень О, 1 эБ, янi1Ite t c51 например у ?ч н,.I.С о
11анесение пакр;ший можно ссущест-.
D JI It T Ь С Л Е Д т ?а ЩИ М а 1;> а 1 а М,>
Порошок полупровад??икавога матери--?ла .Мешивают с парашкам туга?-.лавкога : tQTepHG!I = котогьп? имеет,циэлектричec
1?ие свойства. Ксмпазицию порошков падают в разрядный п?>омежу гак II!:азмотра411 .на., далее ани. вместе папада?ат на по1
:нерхпасть спирали,. 1? .С??ьп?ен??е при помощи глазма трапe д<?ет на1?ме1?ьшу?а
IIарис ГОсть 11акрыти51 о Смеше??ие ??н тх па1>аьткОн H ?х pec?tt.?лс111te приводи? к
4.") таму, чта частицы 11алу?1р;)водника изолированыы одна ат друго?? частицами иепранадящега материала 11 не проводят электрический ток. Электрический ток проходит через вол?.<1>рамавую спираль„разогревая ее, Тепла спирали 0
Ъ передается покрывающему ее слбю, который излучает свет„
Друг??м вариантом предусмотрено раздельное нанесение порошков на поверхность вольфрамовой спирали. Вначале напыляется тогаплавкий материал с диэлектрическими свойствами, на него напыляется слой полупроводникового материала, Этим достигается электроизоляция между слоем полупронодника и вольфрамовой спиралью, При нанесении покрытий на спираль технологическая цепочка изготовления ламп накаливания может не нарушаться, если плазмотрон (маламощнь?й) или плазмотраны установить на линии изготовления электродов.
Толщину покрытий варьируют,.изменяя внадиму?а н плазмотрон мощность и расстояние, на котором находится спирапь лам??ы от ныходного отверстия лазмотрапа. Технические требования к толщине покрытий и составу материала определяют согласованность коэффициентов термического расширения, адгезию к спирали и к друг другу, срок службы лаь i и cBeTQBай поток.
Формула изабрeтения
1„- Тело накала для электрической лампы накаливания в ниде спирали из тугаплавкога металла, а т л и— ч ающе е ся тем, чта, сцелью повышения КИД в нидимой области спектра, спираль по всей поверхности имеет покрытие, в состав которого входят диэлектрический и полупроводниковый материалы.
2. Тело накала па п.1, а т л и— ч а ю щ е е с я тем,, что указанное покрытие состоит из двух слоев, первый из которых, прилега?ащий к спирали, выполнен из диэлектрического, а второй из полупроводникового материала.
3. Тело накала па п. о т л и ч а-ю щ е е с я тем, что покрытие состоит из смеси частиц указанных материалов.
