Устройство для измерения частоты напряжения переменного тока

Устройство для измерения частоты напряжения переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники, к специальным средствам и оборудованию, предназначенным для обеспечения испытаний средств измерительной техники и проведения исследований на безотказность , проверки эксплуатационных характеристик изделий. Цель изобретения - упрощение устройства при получении непрерывного спектра частот на всем рабочем диапазоне изменения частот с обеспечением возможности оперативной перестройки частоты выходного напряжения, а также повышение точности установки частоты. Для выравнивания амплитудно-частотной характеристики устройства в рабочем диапазоне изменения частот между задающим низкочастотным прецизионным генератором 1 и усилителем напряжения 3 введен блок коррекции 2. Усилитель напряжения 3 введен для усиления мощности выходного сигнала генератора-1. Дополнительно введенный блок ограничения мощности 5 служит для автоматического отключения нагрузки в случае, если величина протекающего через нагрузку тока превышает допустимые значения. Простота исполнения устройства повыщает его надежность и оперативность смены рабочей частоты во всем частотном диапазоне напряжений , требуемом при испытаниях. 1 ил. SS сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Н 02 М 5/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4139161/24-07 (22) 28.10.86 (46) 15.05.88. Бюл. № 18 (71) Тбилисское научно-производственное объединение «Аналитприбор» (72) Э. Г. Мгебришвили, В. С. Довлатян и А. В. Манусаджян (53) 621.314.26 (088.8) (56) Патент США № 3775665, кл. Н 02 М 5/00, 1973.

Патент США № 4048554, кл. Н 02 М 7/00, 1979. (54) УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ

ЧАСТОТЫ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к области электротехники, к специальным средствам и оборудованию, предназначенным для обеспечения испытаний средств измерительной техники и проведения исследований на безотказность, проверки эксплуатационных характеристик изделий. Цель изобретения—

„„SU„„1396223 А1 упрощение устройства при получении непрерывного спектра частот на всем рабочем диапазоне изменения частот с обеспечением возможности оперативной перестройки частоты выходного напряжения, а также повышение точности установки частоты. Для выравнивания амплитудно-частотной характеристики устройства в рабочем диапазоне изменения частот между задающим низкочастотным прецизионным генератором 1 и усилителем напряжения 3 введен блок коррекции 2. Усилитель напряжения 3 введен для усиления мощности выходного сигнала генератора 1. Дополнительно введенный блок ограничения мощности 5 служит для автоматического отключения нагрузки в случае, если величина протекающего через нагрузку тока превышает допустимые значения. Простота исполнения устройства повышает его надежность и оперативность смены рабочей частоты во всем частотном диапазоне напряжений, требуемом при испытаниях. 1 ил.

1396223

Составитель Л. Устинкина

Редактор А. Огар Техред И. Верес Корректор И.Муска

Заказ 1976/54 Тираж 665 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул, Проектная, 4

Изобретение относится к электротехнике, а также к специальным средствам и оборудованию, предназначенным для обеспечения испытаний средств измерительной техники и проведения исследований на безотказность, проверки эксплуатационных характеристик изделий.

Цель изобретения — упрощение устройства при получении непрерывного спектра . частот на всем рабочем диапазоне измене. ния частот с обеспечением возможности

; оперативной перестройки частоты выходного

;,напряжения, а также повышение точности

; установки частот.

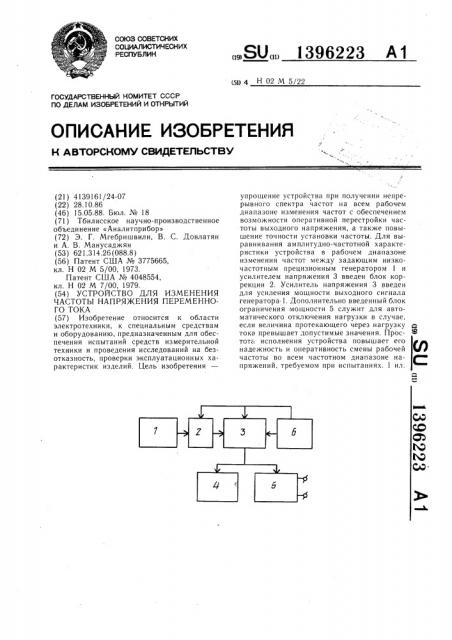

На чертеже представлена функциональ ная блок-схема устройства.

Устройство содержит последовательно

; соединенные задающий низкочастотный пре цизионный генератор 1, блок 2 коррекции амплитудно-частотной характеристики и уси, литель 3 напряжения, к выходу которого

1 ПОДКЛЮЧЕНЫ ВХОДЫ ПаРаллельно включенных блока 4 индикации и контроля и блока 5

1ограничения мощности, к выходу которого

1 подключена нагрузка. Входы питания блока 2 коррекции и усилителя 3 напряжения соеди нены с выходами источника 6 питания. Блок 2 коррекции введен между задающим низкочастотным прецизионным генератором 1 и усилителем 3 напряжения для выравнивания амплитудно-частотной характеристики в рабочем диапазоне изменения частот 45—

450 Гц.

Усилитель 2 напряжения предназначен для усиления мощности откорректированного по частоте сигнала, полученного от задающего генератора 1.

Блок 5 ограничения мощности служит для автоматического отключения нагрузки, если протекающий через нее ток превышает допустимое значение.

Устройство работает следующим образом.

Прецизионный генератора 1 выдает сигнал в непрерывном диапазоне частот 45—

450 Гц напряжения постоянной амплитуды заданной частоты на вход блока 2 коррекции, обеспечивающего корректировку выходного сигнала по амплитуде, перед подачей его на вход усилителя 3 напряжения. С выхода усилителя напряжения сигнал поступает на блок 4 индикации и контроля, 10 служащий для контроля выходного напряжения, частоты и формы напряжения. Одновременно с выхода усилителя напряжение подается на блок 5 ограничения мощности, предназначенный для автоматической защиты устройства, при превышении допустимой мощности нагрузки.

Формула изобретения

Устройство для изменения частоты напряжения переменного тока, содержащее задающий низкочастотный генератор, блок индикации и контроля и блок питания, отличаюи4ееся тем, что, с целью упрощения при получении непрерывного спектра частот на всем рабочем диапазоне изменения частот с обеспечением возможности оперативной перестройки частоты выходного на25 пряжения и повышения точности установки частоты, дополнительно введены блок коррекции, усилитель напряжения и блок огра-. ничения мощности, причем выход низкочастотного генератора соединен с первым входом блока коррекции, выход которого соединен с первым входом усилителя напряжения, к выходу которого подключены входы параллельно соединенных блока индикации и контроля и блока ограничения мощности, выход которого образует выводы для подключения нагрузки, а вторые входы блока коррекции и усилителя напряжения соединены с выходом блока питания.
