Магнитострикционное устройство

Магнитострикционное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники, а более конкретно к исполнительным устройствам микроперемещеиий. Может быть использовано в высокоточных системах позиционирования , В оптико-механических системах.. Целью изобретения является расширение функциональных возможностей и уйрощение конструкции. Устройство содержит коисольно закрепленную трехслойную пластину. Крайние слои выполнены из разных по знаку магнитострикционных материалов. Расположенный между ними слой выполнен из немагни-гного проводящего материала. Его концы соединены с источником тока. При прохождении по среднему слою тока во внешних слоях возникает магнитное поле . В результате пластина изгибается. Изгиб используется для перемещения нагрузки. Поверхности пластин могут испбльзоваться как оптические поверхности с переменной кривизной, в связи с чем.функциональные возможности устройства Достаточно широки. 2 ил. (Л

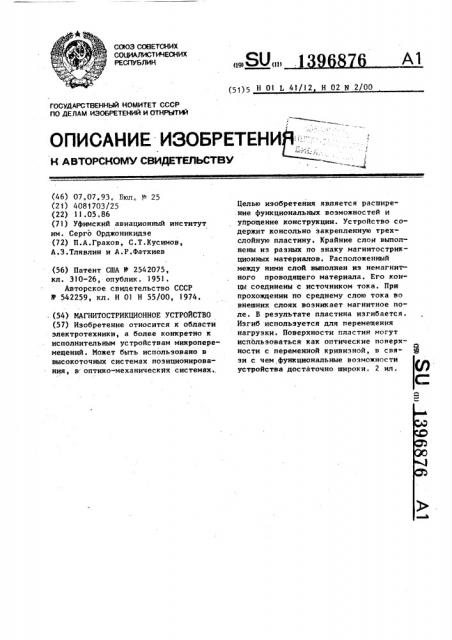

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19> (И) (51)5 Н 01 L 41/12 Н 02 11 2/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (46) 07. 07. 93. Бюл. 1» 25 (21) 4081703/25

{22) 11.05.86 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) П.А.Грахов, С.Т.Кусимов, А.З.Тлявлин и A,Р.Фатхиев (56) Патент США В 2542075, кл. 310-26, опублик. 1951.

Авторское свидетельство СССР

Р 542259, кл. Н 01 Н 55/00, 1974.. (54) ИАГНИТОСТРИКЦИОННОЕ УСТРОЙСТВО (57} Изобретение относится к области электротехники, а более конкретно к исполнительным устройствам микроперемещений. Может быть использовано в высокоточных системах позиционирования, в. оптико-механических системах., Целью изобретения является расширение функциональных возможностей и уйрощение конструкции. Устройство содержит консольно закрепленную трехслойную пластину. Крайние слои вы олнены иэ разных по знаку магнитострикционных материалов. Расположенный между ними слой выполнен нз немагничного проводящего материала. его концы соединены с источником тока. Прн прохождении по среднему слою тока во внешних слоях возникает магнитное поле. В результате пластина изгибается.

Изгиб используется для перемещения нагрузки. Поверхности пластин могут испдльзоваться как оптические поверхО ности с переменной кривизной, в свя- Е эи с чем функциональные воэможности устройства достаточно широки. 2 ил.

139687б.Изобретение относится к области электротехники, а более конкретно к исполнительнья устройствам микроперемещеиий, и может быть использовано в высокоточных системах позиционирования, в оптико-механических систе" мах.

Целью изобретения является. расши" рение функциональных воэможностей и упрощение конструкции устройства.

На фиг.1 приведено схематическое изображение устройства; на фиг.2— то же, вид сверху.

Устройство содержит трехслойную магнитостГикцнонную пластину, средний слой 1 которого выполнен из немагнитного токопроводящего материала, а слои 2 и 3, прилегающие к слою 1, изготовлены иэ магнитострикционных. 20 материалов с противоположными по знаку коэффициентами магнитострикции..

Отдельные слои могут быть электричес-. ки изолированы между собой. Система . консольно прикреплена к основанию 4.: 25

К краям токопроводящего слоя 1 припаяны толстые бруски 5, изготовленные из материалов, обладающих высокой электрической проводимостью и обеспечивающих поэтому равномерный ЗО по ширине слоя 1 подвод тока.

Устройство работает следующим образом

При пропускании постоянного тока вдоль среднего слоя 1 создается маг- З5

< нитное поле, направленное перпендикулярно.току и замыкающееся в магнитопроводе, образованном магнитострикционными слоями 2 и 3. Вследствие линейного магнитострикционного эффекта 40 один магнитострикционный слой (напри" мер 2) удлиняется, а другой (например 3) укорачивается. В результате трехслойная пластина изгибается, ее свободный конец перемещается, а поверхность принимает отличную от плоской конфигурацию. Величину перемещения. и конфигурацию поверхности можно регулировать изменением величины то" ка через слой

Устройство позволяет осуществлять высокоточные микроперемещения, при чем конструкция его более проста, менее громоздка и матерналоемка по сравнению с прототипом, так как не содержит намагничнвающей катушки и специального магннтопровода. Функциональные воэможности устройства шире чем у прототипа, так как внешние поверхности его трехслойного элемента легкодоступны и могут быть использованы, например, как отражающие по-. верхности.

Формула изобретения

Магнитострнкционное устройство, содержащее консольно укрепленную на основании трехслойную пластину, выполненную в виде жестко скрепленных двух пластин иэ магнитострикционных материалов с разными по знаку коэффициентами магннтострикцин и пластины иэ немагнитного материала, о тл и ч а ю щ е е с я тем, что, с целью расширения функциональных sosможностей и упрощения койструкции, немагнитная пластина расположена между пластинами иэ магнитострикционного материала и соединена с источни" ком электрического тока.

1396876 фий. I

Составитель В. Баев

Техред М,Дцдык Корректор В.Бутяга

Редактор Н.Каменская

Тираж Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауаская на6, д. 4/5

Заказ 2831

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
