Измерительный инструмент

Измерительный инструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине . Устройство состоит из линейки 1 с пазом, в котором расположен глубиномер 3, выполненный с возможностью перемещения. Устройство снабжено параллельными пазами, в которых установлены пластины 5 с возможностью перемещения . При установке линейки 1 на модель челюсти глубиномер 3 должен упираться в небо по средней линии, затем опускают вертикально подвижные пластины 5 до упора. Каждая пластина , опускаясь на различную глубину, образует кривую, которая позволяет определить дефект челюсти. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИНЕСНИХ

РЕСПУБЛИН

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный номитет сссР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4047098/28-14 (22) 04,04.86 (46) 23.05.88. Бюл, Н- 19 (75) А.А.Пичковский (53) 616.47(088.8) (56) Авторское свидетельство СССР

Н 7!О, кл, G 01 В 3/20, 1922. (54 ) ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ (57) Изобретение относится к медицине. Устройство состоит из линейки 1 с пазом, в котором расположен глуби„„SU„„1397033 (51) 4 А 61 С 15/04 номер 3, выполненный с возможностью перемещения. Устройство снабжено параллельными пазами, в которых установлены пластины 5 с возможностью перемещения. При установке линейки 1 на модель челюсти глубнномер 3 должен упираться в небо по средней линии, затем опускают вертикально подвижные пластины 5 до упора. Каждая пластина, опускаясь на различную глубину, образует кривую, которая позволяет определить дефект челюсти. 2 ил.

1397033

Формула изобретения

Составитель И. Воронцова

Редактор A.Ìoòûëü Техред Л.Олийнык Корректор Л,Пилипенко

Подписное

Заказ 2544/3

Тираж 655

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-ЗЪ, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине, а именно к измерительным инструментам,и может быть использовано в стоматологии.

Цель изобретения — измерение координатного профиля сечения на диагно-стических моделях челюсти.

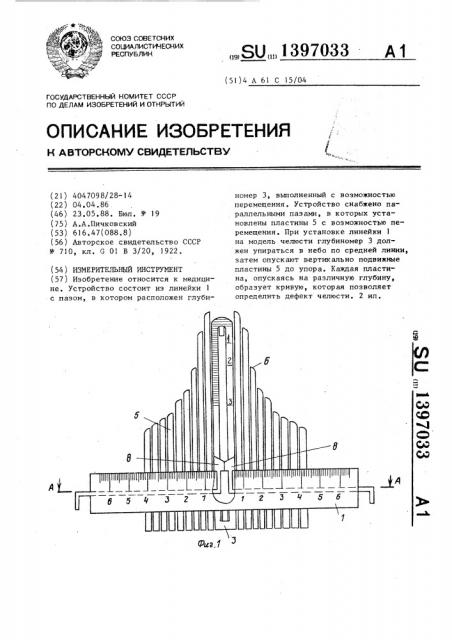

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — сечение А-А на фиг. 1.

Устройство состоит из линейки 1 с пазом 2, в котором расположен измерительный инструмент 3 в виде глубиномера, выполненный с возможностью пе- 15 ремещения. Устройство снабжено дополнительными параллельными пазами 4, в которых установлены пластины 5 с возможностью перемещения. Пластины 5 имеют скосы 6, направленные от цент- 20 ра к периферии. Устройство также снабжено дополнительным пазом 7, в котором установлены измерительные щупы

8 с возможностью перемещения.

Устройство работает следующим образом.

Линейку 1 устанавливают на модель челюсти таким образом, чтобы глубиномер 3 рабочей поверхностью упирался в небо по средней линии, после этого 30 опускают вертикально подвижные пластины 5 до упора с небной поверхностью модели.

При этом, в зависимости от степени выраженности кривизны неба, каждая 5 пластина опускается на различную глубину, образуя в совокупности кривую.

ПоследнЬю переносят на миллиметровую бумагу, отмечая центр кривой неба по рабочей поверхности глубиномера 3, что позволяет делать. вывод о наличии одно- или двухстороннего сужения челюсти.

Ширину модели в различных участках определяют при помощи раздвижных измерительных щупов 8.

С помощью предлагаемого измерительного инструмента можно сделать измерение координатного профиля сечения на диагностических моделях челюсти для определения дефекта.

Измерительный инструмент, состоящий из линейки, снабженной пазом, в котором расположен измерительный элемент с возможностью перемещения, о тл и ч а ю шийся тем, что, с целью измерения координатного профиля сечения на диагностических моделях челюсти, он снабжен дополнительными параллельными пазами, в которых установлены пластины с возможностью перемещения, причем рабочая часть пластины выполнена со скосами, н дополнительно снабжен пазом, в котором jjc тановлены измерительные щупы, также с возможностью перемещения.
