Реферат



Изобретение относится к способу подготовки нефти на промыслах и может быть использовано..в нефтеподготовке. Изобретение позволяет повысить каче- -ство разделения газонефтяного потока с расходным газосодержанием более 0,98. Способ предусматривает предварительный отбор газа из газожидкостного потока (сырой нефти), посту, пившего в систему подготовки нефти, и последующего разделение его на газ, нефть, и воду. В установке предварительного отбора газа создают стабилизированный жидкостный поток, для чего на вход в установку кроме сырой нефти подают дегазированную жидкость, в частности товарную (подготовленную) нефть, в количестве, обеспечивающем массовое отношение ее к исходной сырой нефти не менее 0,6. Для реализации способа в системе подготовки нефти трубопровод отбора товарной нефти сообщают дополнительным трубопроводом с. вводом сырой нефти в установку предварительного отбора. 1 ил. с $ (О

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК g 4 В 01 D 19/ОО

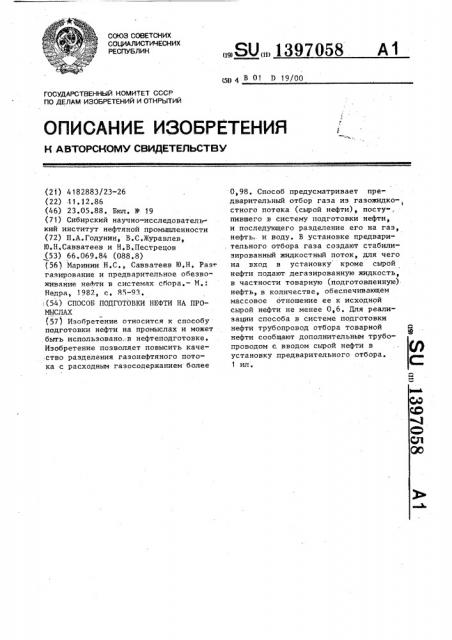

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTOPCHO5hV СВИДЕТЕЛЫ:ТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4182883/23-26 (22) 11.12.86 (46) 23.05.88. Бюл. N- 19 (71) Сибирский научно-исследователький институт нефтяной промышленности (72) П.А.Годунин, В.С.Журавлев, Ю.Н.Савватеев и Н.В.Пестрецов (53) 66.069.84 (088.8) (56) Маринин Н.С., Савватеев Ю.Н, Раз газирование и предварительное обезвоживание нефти в системах сбора. — М.:

Недра, 1982, с. 85-93.

;(54) СПОСОБ ПОДГОТОВКИ НЕФТИ НА ПРОMbICЛАХ (57) Изобретение относится к способу подготовки нефти на промыслах и может быть использовано.:в нефтеподготовке.

Изобретение позволяет повысить каче.ство разделения газонефтяного потока с расходным газосодержанием более

ÄÄSUÄÄ 1397058 А1

0,98. Способ предусматривает предварительный отбор газа из газожидко-, стного потока (сырой нефти), посту пившего в систему подготовки нефти, и последующего разделение его на газ, нефть, и воду. В установке предвари. тельного отбора газа создают стабилизированный жидкостный поток, для чего на вход в установку кроме сырой нефти подают дегазированную жидкость, в частности товарную (подготовленную) нефть, в количестве, обеспечивающем массовое отношение ее к исходной сырой нефти не менее 0,6. Для реализации способа в системе подготовки нефти трубопровод отбора товарной нефти сообщают дополнительным трубопроводом е вводом сырой нефти в установку предварительного отбора.

1 ил.

1397058

Изобретение относится к области сбора и подготовки нефти на .промыслах.

Цепь изобретения- повышение ка5 чества разделения газожидкостного потока с расходным газосодержанием более 0,98 и увеличение выхода товарной нефти.

На чертеже приведена схема систе- 1п мы подготовки нефти для осуществления предлагаемого способа, Система подготовки нефти включает сепаратор 1 первой ступени с устройством 2 предварительного отбора газа 15

{УПО), на вход которого подключен трубопровод 3 подачи сырой нефти (газожидкостной смеси). Сепаратор 1 соединен газопроводом с каплеуловителем 4 и сепаратором 5 с предваритель20 ным сбросом воды, сообщающимся через нагреватель 6 с отстойником 7, к которому подключен концевой сепаратор . 8 с трубопроводом 9 отбора товарной нефти.

Способ осуществляют следующим образом.

Продукция скважин с большим газосодержанием поступает по трубопроводу 3 подачи сырой нефти на вход УПО 2, куда по трубопроводу 10 подается часть товарной нефти, отбираемая из трубопровода 9, количество которой должно обеспечивать в УПО переформирование структуры потока из пленоч- 35 но-диспергированной в расслоенную.

Подача жидкостной фазы смещает расходное газосодержание в область значений меньше 0,98 и создает в УПО условия, обеспечивающие качественное,4p отделение значительной части газа.

Сглаживаются пульсации сепаратора 1 первой ступени и всей системы подготовки сырой нефти. После УПО жидкая фаза с незначительным содержанием 45 газа поступает в сепаратор 1, а газв каплеуловитель 4, куда также йостунает газ из сепаратора 1. Из сепаратора первой ступени отсепарированная жидкость направляется в сепаратор 5 с предварительным сбросом воды, из которого она через нагреватель 6 подается в отстойник 7 и далее в концевой сепаратор 8. Дренажная вода с отстойника 7 окончательно го обезвоживания насосом 11 подается на вход первой ступени обезвоживания.

Из концевого сепаратора 8 товарная нефть насосом 12 откачивается потребителю, при этом часть товарной нефти в, количестве, обеспечивающем массовое отношение ее к исходной газожидкостной смеси от 0,6 до 1, подается в УПО.

Согласно предлагаемому способу подготовки выход товарной нефти увели-. чивается на 0,16 при отборе газа подгазовых зон 500 м /т и на 0,75 при отборе газа 1000 м /т по сравне9 нию с разгазированием газожидкостной смеси по известной схеме. При соотношениях более 0,6 отмечается существенный эффект, а при соотношениях более

1,0 выход товарной нефти стабилизиру ется, Оптимальным соотношение являет ся 1,0, Из эксперимента установлено, что выход товарной нефти увеличивается в основном за счет остатка С которые переходят в нефть из природного газа газовой шапки.

Предлагаемая система сбора и сепарации нефти позволяет качественно отсепарировать поток газожидкостной смеси с расходным газосодержа.нием более 0,98 и увеличивает выход товарной нефти на 0,45 . Это приводит к интенсификации процесса сбора и сепарации нефти.

Формула изобретения

Способ подготовки нефти на промыслах, предусматривающий предварительный отбор газа из потока газожидкостной смеси и последующее разделение ее на газ, нефть и воду, отличающийся тем, что, с целью обеспечение качества разделения газожидкостного потока с расходным газосодержанием более 0,98, на вход устройства предварительного отбора газа подают дегазированную жидкость, например подготовленную нефть, в количестве, обеспечивающем массовое отношение ее к исходной газожидкостной смеси не менее 0,6. (397058
