Реферат



Изобретение относится к устройствам для укладки листов в тару и может быть иснользовано в заготовительных цехах для пакетирования листовых материалов. .Цельрас1нирение технологических возможностей и новышение производительности. При включении привода 3 цепи 4 подающего транспортера 1 перемещают лист до регулируемого упора 13. При контакте листа с упором 13 включается .мехапиз.м подъема I 1. Последний опускает раму 2 с транспортером 1 до тех пор, пока подпружиненный ролик 12 не коснется приемного стола 15. Отключается механизм подъема 11. Одновремен1-ю реверсируется привод 3, выводится из зацепления с транспортером I правый фиксатор 9 и включается тор.моз. При реверсе привода 3 цепь 4 начинает двигаться в противоположную сторону и при заторможенной звездочке 6 тянет подающий транспортер 1 в сторону, противоположную движению цепи 4. Лист сталкивается на левый приемнь й стол. Устройство обеспечивает укладку листов на два приемных стола без холостого хода транспортера поочередно с двух линий. 1 з. п. ф-лы, 3 ил. & (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1397127 А 1

1.11) 4 B 21 D 43 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHGMY СВИДЕТЕЛЬСТВУ

66 z

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2l) 3921615/25-27 (22 ) 02.06.85 (46) 23.05.88. Бюл. № !9 (7!) Проектно-конструкторский технологический институт Всесоюзного промышленного объединения Со темаш (72) В. Л. Химич (53) 621.983 (088.8 j (56) Авторское сви-.т,ьство СССР

¹ 1234014, кл. В 2! D 43/22, 1984.

Авторское свидете|ьство СССР

¹ 215 :1 5, кл. В 21 D 43/00, 984. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ЛИСТОВ (57) Изобретение относится к устройствам для укладки листов в тару и может быть использовано в заготовительных цехах для пакетирования листовых материалов. Цель— расширение технологических возможностей и повьппение производительности. При включении привода 3 цепи 4 подающего транспортера 1 перемещают лист до регулируемого упора 13. При контакте листа с упором 13 включается механизм подъема 11. Последний опускает раму 2 с транспортером 1 до тех пор, пока подпружиненный ролик 12 не коснется приемного стола 5. Отключается механизм подъема 11. Одновременно реверсируется привод 3, выводится из зацепления с транспортером I правый фиксатор 9 и включается тормоз. При реверсе привода 3 цепь 4 начинает двигаться в противоположную сторону и при заторможенной звездочке 6 тянет подающий транспортер 1 в сторону, противоположную движению цепи 4. Лист сталкивается на левый приемный стол. Устройство обеспечивает укладку листов на два приемных стола без холостого хода транспортера поочередно с двух линий. 1 з. п. ф-лы, 3 ил.

1397127

Формула изобретения

Изобретение относится к устройствам для укладки листов в стопу и может быть использовано в заготовительных цехах для пакетирования листовых материалов.

Целью изобретения является расширение технологических возможностей и повышение производительности.

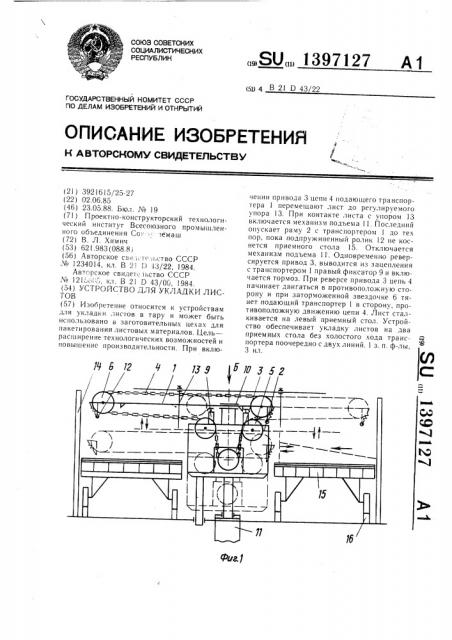

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. I.

Устройство для укладки листов состоит из подающего транспортера 1, смонтированного на раме 2, в которой установлен привод 3.

Привод 3 связан цепью 4 через обводные звездочки 5 со звездочками 6 транспортера I жестко сидящими íà его приводном валу 7.

Для обеспечения полного хода подающего транспортера 1 вправо — влево на приводном валу 7 установлен колодочный тормоз 8, который затормаживает звездочку 6 и вал 7, что дает возможность цепи 4 подтянуть подающий транспортер 1 вправо или влево и зафиксировать в заданном положении с помощью фиксаторов 9, выполненных в виде управляемых электромагнитных собачек, установленных на раме 2.

Перемещение подающего транспортера 1 осуществляется по направляющим 10, жестко связанным с рамой 2. Рама 2 снабжена приводом 11 подъема, который обеспечивает опускание подающего транспортера 1 во время укладки листов. На противоположных концах транспортера 1 снизу под звездочками 6 установлены подпружиненные ролики 12, оснащенные концевыми выключате-„ .,и (не показаны), которые служат для обеспечения опускания транспортера 1 на определенную величину (так как высота пакета листов увеличивается).

На раме 2 установлены с возможностью регулировки упоры 13 для сталкивания листов, регулировка (перемещение) упоров 13 осуществляется по ходу движения транспортера 1, что обеспечит настройку пакетировщика на прием листов различной длины поочередно с двух линий.

Для надежного выравнивания листов по длине служат стойки 14, которые установлены на противоположных концах транспортера 1 и не связаны с приемными столами 15, установленных на рельсах 16. Приемные столы 15 выполнены в виде сменных тележек.

Устройство работает следующим образом.

Включается привод 3, при этом цепи 4, натянутые через обводные звездочки 5 на звездочки 6, перемещают лист (не обозначен) до левого регулируемого упора 13. В

5 10 !

35 этот момент по сигналу концевого выключателя, связанного с регулируемым упором

13, вступает в работу механизм 11 подъема, который опускает раму 2 с транспортером 1 до тех пор, пока подпружиненный ролик 12, оснащенный концевым выключателем, не коснется левого приемного стола 15 (либо пакета листов на столе 15). При этом отключается механизм 11 подъема, и одновременно концевой выключатель реверсирует привод 3, выводит правый фиксатор 9 из зацепления и включает колодочный тормоз 8.

При реверсе привода 3 цепь 4 начинает двигаться в противоположную сторону и при заторможенной звездочке 6 тянет подающий транспортер 1 в сторону, противоположную движению цепи 4. При этом лист, находящийся на транспортере 1, сталкивается улором 13 на левый приемный стол 15.

После этого транспортер 1 доходит до левого фиксатора 9, фиксируется в крайнем левом положении и включает концевой выключатель (не обозначен), который подает сигнал на включение механизма 11 подъема.

Последний поднимает раму 2 с транспортером 1 в крайнее верхнее положение. Последовательность операций, проделываемых транспортером, показана пунктирными линиями и стрелками. Цикл по приему листа и укладки его теперь на правый приемный стол 15 повторяется.

Бесперебойность работы пакетировщика достигается сменой приемных столов 15, выполненных в виде тележек, в то время как подающий транспортер! обслуживает противоположную линию подачи листов.

Изобретение позволяет расширить диапазон типоразмеров укладываемых листов и обеспечить укладку листов на два приемных стола без холостого хода транспортера поочередно с двух линий.

Устройство для укладки листов, содержащее установленные на раме подающий транспортер, смонтированный с возможностью возвратно-поступательного перемещения в горизонтальном направлении, упоры для сталкивания листов, фиксаторы транспортера и приемные столы, отличающееся тем, что, с целью расширения технологических возможностей и повышения производительности, рама установлена с возможностью возвратно-поступательного перемещения в вертикальном направлении и снабжена приводом перемещения, фиксаторы выполнены управляемыми, а упоры для стал- кивания листов — регулируемыми, при этом транспортер снабжен подпружиненными роликами, а приемные столы выполнены в виде тележек.

1397127

8иУА

8 7

Составитель И. Ментягова

Редактор А. Шандор Техред И. Верес Корректор А. Зи мокосов

За к аз 2283/8 Тираж?09 Подписное
