Устройство для вибрационной обработки деталей

Устройство для вибрационной обработки деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к отделочноунрочняющей обработке и может использоваться в условиях многономенклатурного производства в отраслях машиностроительной и приборостроительной промышленности . Целью изобретения является расширение технологических возможностей путем обеспечения одновременной обработки различных деталей при различных режимах и в различных рабочих средах. Рабочий орган устройства выполнен в виде группы секций 1 с эластичным дном. Каждая из секций 1 установлена на основании посредством введенных в устройство подвижных клиньев с возможностью регулируемого изменения положения по вертикали. Это позволяет их установку на различной высоте по отношению к роликам 5, что дает возможность установить в каждой секции 1 свои условия обработки. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 В 24 В 31 073, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4096896/31-08 (22! 24.07.86 (46) 23.05.88. Бюл. № 19 (71) Иркутский политехнический институт (72) В. П. Кольцов (53) 621.9.048.6.04 (088.8) (56) Авторское свидетельство СССР № 1283060, кл. В 24 В 31/073, 1985. (54) УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОЙ ОБРАБОТКИ ДЕТАЛЕЙ (57) Изобретение относится к отделочноупрочняющей обработке и может использоваться в условиях многономенклатурного производства в отраслях м а ши ностроительной и приборостроительной промыш„„SU„„1397255 А1 ленности. Целью изобретения является расширение технологических возможностей путем обеспечения одновременной обработки различных деталей при различных режимах и в различных рабочих средах. Рабочий орган устройства выполнен в виде группы секций 1 с эластичным дном. Каждая из секций 1 установлена на основании посредством введенных в устройство подвижных клиньев с возможностью регулируемого изменения положения по вертикали. Это позволяет их установку на различной высоте по отношению к роликам 5, что дает возможность установить в каждой секции 1 свои условия обработки. 3 ил.

1397255

Изобретение относится к отделочно-упрочняющей обработке и может использоваться в условиях многономенклатурного производства в отраслях машиностроительной и приборостроительной промышленности.

Целью изобретения является расширение технологических возм о>к ностей путем обеспечения одновременной обработки различных деталей при различных режимах и в различных рабочих средах.

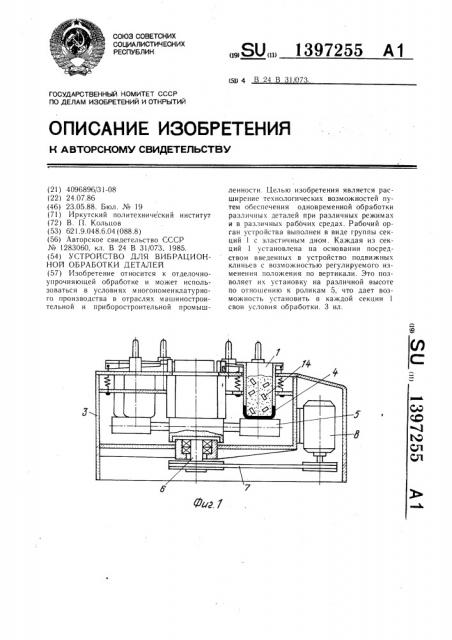

На фиг. I показано устройство, разрез; на фиг. 2 — то же, вид сверху; на фиг. 3— разрез Л-А на фиг. 2.

Рабочий орган устройства состоит из группы секций 1, закрепленных на платформе 2, которая неподвижно установлена на основании 3. Дно 4 каждой секции 1 выполнено из эластичного материала. Вибратор устройства выполнен в виде группы роликов 5, установленных с возможностьк) обкатки каждого дна 4 секций . Оси роликов

5 связаны с вертикальным валом 6, который получает движение через ременную передачу 7 от электродвигателя 8. Секции 1 выполнены съемными и закрепляются на подставках 9 зажимами 10. Высота подставок

9 регулируется перемещением клиньев 11.

Одновременное перемещение двух регулируемыхх кли н ьев достигается пл а и кой 12.

Пружины 13 прижимают подставку 9 к поверхности клина и обеспечивают неподвижность клинового механизма во время работы установки. Угол наклона клина 11 выполнен самотормозящим.

Устройство работает следующим образом.

В секции 1 загружают рабочую массу !

4: обрабатываемые детали и обрабатывающук) среду. Затем от электродвигателя через ременную передачу сообщают вращательное движение вертикальному валу 6 и роликам. В результате обкатки роликами

5 упругих доньев 4 секций 1 рабочей массе сообщается пульсирующее колебательное движение, сопровождающееся общей циркуляцией загрузки вдоль дна секций в направлении движения роликов, затем вверх по стенке и скатывание сверху вниз до про5 тивоположной стенки и ко дну. Происходит процесс обработки.

Попарным перемещением клиньев 11 осуществляется регулирование высоты подставок 9 с закрепленными на них секция О ми 1. Так при опускании одной из секций ролики 5, обкатывающие дно 4, вдавливаются в дно больше на величину, равную расстоянию, на которую опустилась секция 1.

Лмплитуда колебаний загрузки увеличивается, соответственно возрастает и интенсив 15 ность обработки. Поскольку каждая секция имеет индивидуальное устройство регулирования амплитуды колебаний, появляется возможность реализации на одном устройстве самых различных процессов: полирования, глянцевания, скругления кромок и др. операций при обработке разных по жесткости деталей.

Риски 15 являются делениями для установления определенных режимов обработ25

Формула изобретения

Устройство для вибрационной обработки деталей, содержагцее установленный на 0 основании рабочий орган с дном из эластичного материала и вибратор, выполненный в виде кинематически связанного с приводом вращения вертикального вала с горизонтальными радиально расположенными осями с роликами, смонтированными с возЗ5 можностыо контакта с дном рабочего органа, отличающееся тем, что, с целью расширения технологических возм ож ностей, рабочий орган выполнен в виде группы секций, смонтированных на основании посред40 ством введенных в устройство подвижных клиньев с возможностью независимого регулируемого вертикального смещения.!

397255
