Реферат



СОЮЗ СОВЕ ТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5))4 В 26 Н 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3843470/40-12 (22) 16.01.85 (46) 23.05.88. Бюл. )) 19 (72) Д.П.Яровиков и )0.А.Лазарев (53) 672.7 (088.8)

{56) Патент США Ф 280?084, кл. 30/50, )957. (54) БЕЗОПАСНАЯ БРИТВА (57) Изобретение относится к бытовым, в частности бритвенным, приборам и позволяет повысить качество бритья за счет повьппения точности установки,»SU, „1397283 А I лезвий. На головке ) с винтом 8 размещены два лезвия, одно из которых

2 представляет собой две половины стандартного лезвия, а другое — стандартное лезвие 4, между которыми размещена прокладка 3. Основание головки 1 имеет выполненные за одно целое с ним двухступенчатые упоры для установки и фиксации лезвий. Прокладка

3 имеет канавки для вывода продуктов бритья, а в основании винта головки

) выполнена кольцевая проточка.

2 з.п. ф-лы, 2 ил.

1397283

Изобретен> е относится к бытовым, в частности бритве»>тьпу, приборам.

Цель изобретения — п«вьпще»ие качества бритья э» счет повыше»ия точ5 ности установки лезвий.

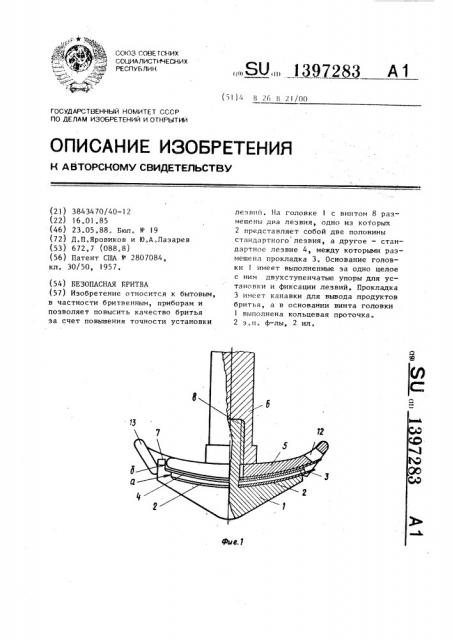

На фиг.l изображе»а бритва, общий в тд, на фиг,2 — то же, в аксономет— рии.

Безопасная бритва содержит голов- 1О ку 1, на которой размещены половинки

2 стандартного лезвия, пр«кладка 3, с"гандартное лезвие 4, >трижимная пластина 5. Детали собраны в рабочее по>фжение с помощью ручки б, t5

По углам основания голонки 1 размещены двухступенчатые упоры 7, выи >лненные эа одно целое с «снованием.

>тфедставляюшие собой средство для установки и фиксации лезвий. В сту- 2О п> ни а упоров 7 уложены половинки 2 с1андартного леэ-ия, ступени б пред( назначены для размещения прокладки 3, лезвия 4 и прижимной пластины 5. В центре головки 1 расположе» ориенти- 25 рующий винт 8, в основании которого выполнена канавка 9, обеспечивающая н обхолимое смещение режущих кромок пйловинок 2 лезвия относительно режущих кромок цельного лезвия 4. 3П

К;1»авка 9 и ступени а упоров 7 обес1 почивают фиксацию половинок 2 лезвия в головке 1. Прокладка 3 снабжена сквозными ребрами 10 для достижения необходимого зазора между половинка35 м> 2 лезвия и цельным лезвием 4, п1 «странства между ребрами предназна1 ч ны для удаления продуктов бритья, »с ступающих с п«л(>ви»О к лезвия > и

K 1чественной промь»>ки. Прижим»ая п>1астина 5 с»вбже»а фиксирующими паз;1ми 11 для фиксации »ласти»ь> 5> относительно t «J»)BKH 1, «к»ами 12 для отвода продуктов брит> я, »п< тупаю45 ми 13, предназначенными для исключения порезов уголками лезвий, Реэьбовое соединение ручки 6 с винт«м Я обеспечивает сцепление всех деталей бритвы, Предлагаемая бритва обеспечивает хороший отвод продуктов бритья и качественную промывку бритвы в собранном виде, исключена возможность порезов уголками лезвий, все детали бритвы технологичны, бритва может быть использована и как однолеэвийная, если не устанавливать половинки лезвия.

Формула и з о б р е т е н и я

1.Áåçîïàñíàÿ бритва, содержащая связанную с ручкой головку с винтом, на ее основании выполненную четырехугольной формы, прижимную пластину, размещенную между двумя лезвиями и двумя режущими кромками, прокладку и средство для установки и фиксаций лезвий, о т— л и ч а ю щ а я с я тем, чт«, с целью повышения качества бритья за счет повышения точности установки лезвий, средство для установки и фиксации лезвий выполнено в виде размещенных по углам основания головки двухступенчатых упоров, выполненных эа одно целое с основанием.

2. Бритва по п,l о т л и ч а ю щ а я с я тем, что, с целью повышения точности установки лезвий при выполнении одного из них в виде двух его половинок, в основании винта головки выполнена кольцевая проточка.

3, Бритва по пп.l и 2, о т л и ч а ю щ а я с я тем, что прокладка имеет канавки для вывода продуктов бритья.
