Клей
Иллюстрации
Реферат
Изобретение относится к составам клеев на основе карбамидоформальдегидной смолы, применяемых при изготовлении ДСП и фанеровании ценными породами древесины. Изобретение позволяет достичь времени желатинизации клея 41 с (100 С) и 77 с (80°С), пределов прочности ДСП на изгиб 242 кг/см и при растяжении перпендикулярно пласту 6,59 кг/см, водопоглощания ДСП 55,6% и их разбухания 13,8% за счет использования в клее на основе 55-65%-ного водного раствора карбамид оформальдегидной смолы (99,1- 99,4 мас.%) в качестве отвердителя монохлоруксусной кислоты (0,25- 0,35 мас.%) и дополнительно комплекса кристаллосольват гидроксопентаброо МИД алюминия (0,35-0,55 мас.%). 1 табл.

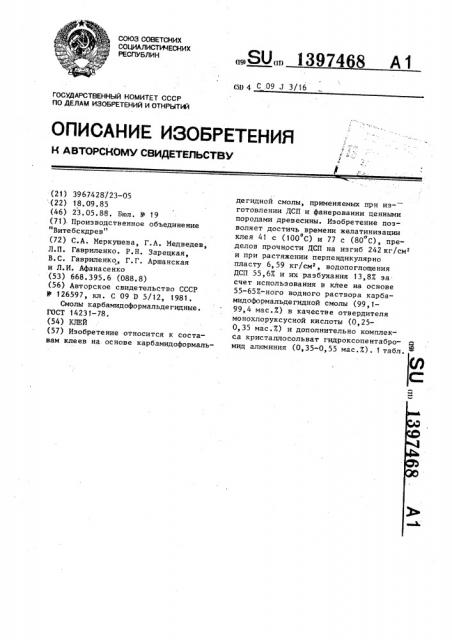

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (д) 4 С 09 .Х 3/16
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H A тс Р 0м С ид т л СТ У
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3967428/23-05 (22) 18.09.85 (46) 23.05.88. Бюл. 9 19 (7i)- Производственное объединение
"Витебскдрев" (72) С.А. Меркушева, Г.А. Медведев, Л.П. Гавриленко. P.Í. Зарецкая, В.С. Гавриленко, Г.Г. Аршанская и Л.И. Афанасенко (53) 668.395.6 (088.8) (56) Авторское свидетельство СССР
В 126597, кл. С 09 Э 5/12, 1981.
Смолы карбамидоформальдегидные.
ГОСТ 14231-78, (54) КЛЕЙ (57) Изобретение относится к составам клеев на основе карбамидоформаль„„SU,. 1397468 A t дегидной смолы, применяемых при изготовлении ДСП и фанеровании ценными породами древесины. Изобретение позволяет достичь времени желатинизации клея 41 с {100 С) и 77 с (80 С), пределов прочности ДСП на изгиб 242 кг/см и при растяжении перпендикулярно пласту 6,59 кг/см, водопоглощения
ДСП 55,67 и их разбухания 13,8Х за счет использования в клее на основе
55-657.-ного водного раствора карбамидоформальдегидной смолы (99,199,4 мас.7) в качестве отвердителя монохлоруксусной кислоты (0,250,35 мас.Ж) и дополнительно комплекса кристаллосольват гидроксопентабро- д мид алюминия (0,35-0,55 мас.X). 1 табл.
13974
Характеристика клея
Показатели по примеру предлагаемому
) известному контрольному (Б 6
4 7
1 2 3
Состав, мас. 7. кар бамидоформальде-! гидная смола монохлоруксусная кислста
99,0 99,40 99,20 99,10 99,20 99,20 99,80 95,50
1 0* О 25 0 30 0 35 0 80 — О 10 1,50,.комплекс кристаллосольват гидроксопентабромид алюминия.
0,80 0,10 3,00
0,35 0,50 0,55
Время желатинизации, с:
48 50 70 32
115 200 229 68 при 100 С при 80 С
47 45 43 41
110 80 78 77
Содержание свободного формальдегида, 7
0 12 О 12 О 08 О 09 О 25 О 16 0 25 О 12
Свойства ДСП
714 713 714. 713 708 725 ?10 763
236 238 242 240 . 185 208 193 134
Плотность, кг/м
Предел прочности на изгиб, кг/см
Изобретение относится к составам клеев на основе карбамидоформальдегидных смол, применяемьг< при изготовлении древесностружечных плит, фанеровании древесностружечйых плит и фане- ! ры ценными породами древесины и моЭ ,жет быть использовано в деревообра-! батывающей и мебельной промьппленности. II 0
Цель изобретения — повышение скорости отверждения клея, прочности и водостойкости древесностружечных плит ! ! на его основе, Для приготовления клея в бак с ме- 15 шалкой загружают карбамидоформальдегидную смолу (55-657-ный водный раствор), затем добавляют монохлоруксус,ную кислоту (твердую), тщательно пе1
1 ,ремешивая в течение 5-10 мин, после 20 чего в полученную смесь вводят, тщательно перемешивая, комплекс кристаллосольват гидроксопентабромид алюминия.
Комплекс кристаллосольват гидроксопентабромид алюминия эмпирической
68 г формулы (A10HBr)(A1Br4 jC H OH ° 12 Н О получают взаимодействием безводного бромида алюминия (ч.д.а.) с избытком этанола гидролизного, плотностью
0,803-0, 806 г/см в массовом соотношении 1: (1,5-2,0) .
Бромид алюминия добавляют в этанол постепенно, небольшими порциями тщательно перемешивая и поддерживая о температуру реакционной смеси 75-78 С предохраняя смесь от разбрызгивания и вскипания этанола.
Горячую сиропообразную желтоватую жидкость охлаждают на воздухе, переносят в кристаллизатор и затем избыток этанола удаляют в вакууме при комнатной температуре над оксидом фосфора. !
Готовый клей используют для прессования древесностружечных плит по известной технологии.
Составы и свойства предлагаемого и известного клеев, а также контрольные примеры представлены в таблице. 1397468
Продолжение таблицы
° Характеристика клея
Показатели по примеру извепредлагаемому
1 2 3 4 7 стному
Предел прочности при растяжении перпендикулярно пласту, кг/см
3,30 5,10 6,59 5,20 3,05
57 6 56 2 55 6 56 0 61,3
17,7 17,4 13,8 16,0 18,2
3,25 4,90 1,56 .
Водапоглоще ние, 7
Разбухание, 7.
60,8 60,5 64,9
18,8 18,0 30,2
* Хлорид аммония. формула изобретения
О, 25-0, 35
0,35-0,55
Составитель Г. Сошина
Техред А. Кравчук . Корректор О. Кравцова
Редактор Н. Гунько
Заказ 2564/25 Тираж 646 Подписное
ВНИИПИ Государственного комитета СССР
I по делам изобретений и открытий
113035, Москва, Ж-35 ° Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
Клей, включающий 55-657-ный водный раствор карбамидоформальдегидной смо- 2 лы и отвердитель, о т л и ч а ю щ и йс я тем, что, с целью повышения скорости отверждения клея, прочности и водостойкости древесностружечных плит на его основе, клей содержит в качестве отвердителя монохлоруксусную кислоту и дополнительно комплекс кристаллосольват гидроксопентабромид алюминия при следующем соотношении ком». понентов, мас. 7:
55-657-ный водный раствор карбамидоформальдегидной смолы 99, 10-99,40
Монохлоруксусная кислота
Комплекс кристаллосольват гидроксопентабромид алюминия
