Устройство для стыкового соединения напорных железобетонных труб

Устройство для стыкового соединения напорных железобетонных труб

Иллюстрации

Показать все

Реферат



Изобретение относится к сооружению трубопроводов, а именно к устройству стыковых соединений железобетонных труб, и может быть использовано при сооружении напорных железобетонных водоводов больших диаметров . Цель изобретения - повышение надежности , достигается за счет упрощения условий осуществления стыкового соединения. Гофрированные элементы 1 в виде двух полос из листового железа приварены к державкам, заанкеренным в бетоне стенок труб анкерами 3, обращены вогнутыми поверхностями навстречу друг другу и защищены с внешней стороны герметиком 4. Зона стыка ограждена эластичным коррозионное тойким1 элементом 5 с отвер- .стиями. 1ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„80„„1З97 (51)4 F 16 L 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4128043/25-08 (22) 04.08.86 (46) 23.05.88. Бюл. и 19 (71) Грузинский научно-исследовательский институт энергетики и гидротехнических сооружений

;(72) М.Г.. Элбакидзе и Е.С. Почепцова (53) 621. 643(088. 8) (56) Патент США У 3997194, кл. 285-53, 1976. (54) УСТРОЙСТВО ДЛЯ СТЫКОВОГО СОЕДИНЕНИЯ НАПОРНЫХ ЖЕЛЕЗОБЕТОННЫХ ТРУБ (57) Изобретение относится к сооружению трубопроводов, а именно к устройству стыковых соединений железобетонных труб, и может быть использовано при сооружении напорных железобетонных водоводов больших диаметров. Цель изобретения — повышение надежности, достигается за счет упрощения условий осуществления стыкового

l соединения. Гофрированные элементы

1 в виде двух полос из листового железа приварены к державкам, заанке" ренным в бетоне стенок труб анкерами

3, обращены вогнутыми поверхностями навстречу друг другу и защищены с внешней стороны герметиком 4. Зона стыка ограждена эластичным коррозионностойким элементом 5 с отвер.стиями. 1ил.

1397670

Формула из обре те ния

Составитель P. Хлудова

Техред А.Кравчук Корректор М. Пожо

Редактор Л. Зайцева

Заказ 2581/35 Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва., Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

Изобретение относится к сооружению трубопроводов, а именно к устройству стыковок соединений железобетонных труб, и может быть использовано, в частности, при сооружении напорных железобетонных водоводов больших диаметров.

Цель изобретения — повышение надежности за счет упрощения условий осуществления стыкового соединения.

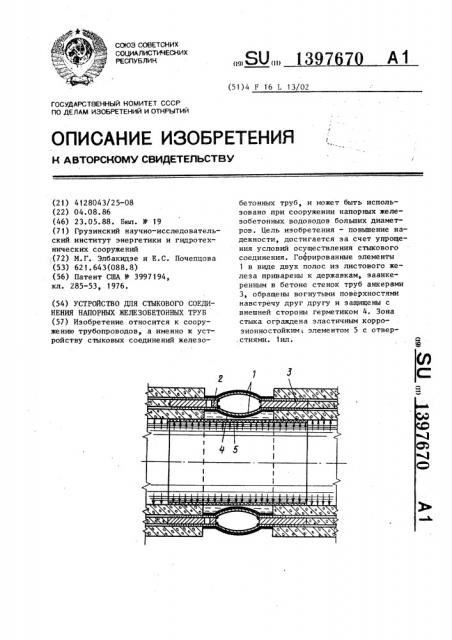

На чертеже представлено стыковое соединение труб.

Гофрированные элементы 1 в виде полос из листового железа приварены к державкам 2, заанкеренным в бетоне стенок труб анкерами 3 и перекрываются гибким герметиком 4. Зона стыкового соединения ограждена эластичным коррозионностойким листовым элементом 5 с отверстиями, закрепленным на внут.ренних поверхностях труб.

Устройство работает следующим образом.

Гофрированные элементы 1 восприни- 25 мают осевые деформации трубопровода, вызываемые температурными перепадами и деформациями, связанные с просадкой грунта, без нарушения сплошности сты.кового соединения труб. При значитель-30 .ных напорах воды зазоры между ними (оставляемые для выполнения сварных работ) перекрыты аналогичными и гофрированными элементами, а для защиты от корроз :н они защищены гибким, эластичным герметиком 4.

Ограждение 5 < тыкового соединения труб предусмотре :о для сохранения ламинарного режима течения воды в трубопроводе в зон-. .х стыков, во избежание его повреждения напором воды, предусмотрены отверстия по всему периметру, которые позволяют полностью заполнить соответствующую зону стыка водой по мере заполнения трубопровода с удалением из нее воздуха.

Устройство для стыкового соединения напорных железобетонных труб, содержащее размещенные между торцами труб гофрированный участок, закрепленный на державках, заанкеренных в стенах труб, и эластичное ограждение, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, гофрированный участок выполнен в виде двух изогнутых элементов, обращенных вогнутыми поверхностями навстречу друг другу и защищенных с внешней стороны герметиком„ а эластичное ограждение снабжено отверстиями и закреплено на внутренних поаерхностях труб.
