Устройство для исследования гидродинамических характеристик закрученного потока

Устройство для исследования гидродинамических характеристик закрученного потока

Иллюстрации

Показать все

Реферат



Изобретение касается гидрои газодинамических испытаний с использованием устройств для исследования характеристик закрученного внутреннего потока при его движении в винтовом канале. Цель изобретения - повышение информативности и точности измерений за счет обеспечения контроля большего количества зон закрученного по то (Л 00 со 00 о ts5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

7802 А1

)5)) 4 6 01 М 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (2)) 4)70756/25-28 (22) 26.12,86 (46) 23.05.88. Бюл. Ф 19 (71) Институт физико-технических проблем энергетики АН ЛитССР (72) Й.-Э.Й.Адомайтис и П.С.Пошкас (53) 620.178.16 (088.8) (56) Лебедь Н.Г. и др. Исследование гидродинамики потока на начальном участке криволинейного канала. Труды

Николаевск. кораблестроит. ин-та.—

Николаевск; НКИ, 1975, вып.93, с.40-.45. (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ГИДРОДИНАИИЧЕСКИХ XAPAKTEPHCTH K ЗАКРУЧЕННОГО ПОТОКА (57) Изобретение касается гидро- и газодинамических испытаний с использованием устройств для исследования характеристик закрученного внутреннего потока при его движении в винтовом канале. Цель изобретения — повышение информативности и точности измерений за счет обеспечения контроля большего количества зон закрученного пото1397802 ка. установка содержит трубу 1, ус тлнонленный колксилльно в ней обтекатель 2 с винтовыми ребрами 3, термоанемометрический датчик 4, размещенный н пространстве между винтовыми ребрами 3, держатель 5 датчика 4, выполненный н виде стержня и установленный с воэможностью перемещения.

Обтекатель 2 устанонлен с возможностью вращения и,осеного перемещения

Изобретение относится к области гидро- и газодинамических испытаний с использованием устройств для исследования характеристик закрученного

5 внутреннего потока (профилей скорости и ее пульсационных составляющих, трения на стенках и т.п,) при движении потока в винтообразном канале.

Цель изобретения — повышение информативности и точности измерений при контроле большего количества зон закрученного потока.

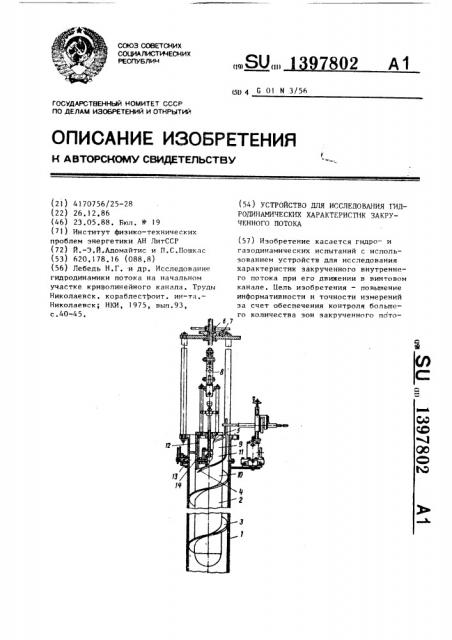

На чертеже изображено устройство для исследования гидродинамических характеристик закрученного потока.

Устройство содержит трубу 1, установленный коаксиально в ней обтекатель 2, выполненный в виде полого цилиндра с винтовыми ребрами 3, эа- 2р крепленными на его наружной цилиндрической поверхности, термоанемометрический датчик 4, размещенный в пространстве между винтоными ребрами 3, держатель 5 термоанемометрического 25 датчика 4, выполненный в виде стержня, в форме, повторяющей соответствующий винтовой участок части витка ребра 3, и установленный с воэможностью его перемещения вдоль и поперек обтекате- gp ля 2. Обтекатель 2 установлен с возможностью вращательного и осевого перемещения с помощью механизма перемещения обтекателя, состоящего иэ узла подъема 6 и поворота 7. Шарнирное соединение 8 обеспечивает самоцентровку обтекателя 2 в трубе I Обтекатель 2 выполнен иэ днух частей 9 и IО, между которыми установлено поворотное кольцо 11 с отверстием в 40 стенке. Части 9 и 10 закреплены между собой размещенной внутри цилиндра и оснащен поворотным кольцом 11. устройство снлбжено пленочными длтчиклми 13 и )4, устлнонлснными с воэможностью вращения л кольце 11 и трубе 1. При движении потока датчики

4, 13 и 14 рлсполаглются так, чтобы регистрировать парам тры потока в исследуемой зоне. Перемещением обтеклтеля 2 достигается смещение датчикл вдоль канала. 1 ил. центронозной трубой 12 с щелевидной прорезью, сообщенной с отверстием в стенке поворотного кольца 1). .Устройство оснащено пленочными термоанемометрическими датчиками 13 и 14, установленными с возможностью вращения, один из которых расположен н отверстии н станке поворотного кольца 11, а остальные — на внутренней поверхности трубы 1, Устройство работает следующим образом.

Поток теплоносителя пропускается через канал, образованный винтовыми ребрами 3. Держатель 5 термоанемометрического датчика 4 перемещается таким образом, чтобы разместить датчик

4 в исследуемой зоне потока. Узел подъема 6 и поворота 7 позволяет пере— мещать обтекатель 2 и менять положение датчика 4 в канале, образованном винтовыми ребрами 3. Поворотное кольцо 11 позволяет перемещать датчик 14 по ширине канала и регистрировать параметры потока на стенке обтеклтеля

2. Датчики 13 позволяют регистрировать параметры потока на стенке тру— бы 1. Пленочные датчики 13 и 14 поворачиваются таким образом, чтобы их расположение соответствовало направлению потока в канале ° формула и з о б р е т е н и я

Устройство для исследования гидродинамических характеристик закрученного потока, содержащее трубу, установленный коаксиально в Йей обтекатель, выполненный в виде полого цилиндра с винтовыми ребрами на его наружной цилиндрической понерхности, термоанемометрический датчик, раэме1397802

Составитель Д.Дергобузов

Техред Л.Олийнык

Редактор В.Данко

Корректор Н. Король

Заказ 2599/42 Тираж 847

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раущская наб., д, 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 щенный в пространстве между винтовыми ребрами, и держатель термоанемометрического датчика, установленный с возможностью геремещения вдоль и поперек оси обтекателя, о т л и ч а ю щ е е с я тем, что, с целью повьппения информативности и точности измерений при контроле различных зон закругленного потока, обтекатель выполнен составным по длине из двух частей и установлен с возможностью вращательного и осевого перемещений, устройство снабжено установленным между частями обтекателя поворотным кольцом с отверстием в стенке, размещенной внутри цилиндра и соединенной с частями обтекателя центровочной трубой с щелевидной прорезью, сообс щенной с отверстием в стенке кольца, пленочнчми термоанемометрическими датчиками, установленными с возможностью вращения, один из которых рас10 положен в отверстии в стенке кольца, остальные- на внутренней поверхности трубы, а держатель термоанемометтрического датчика выполнен в виде стержня, соответствующего по форме

15 участку винтового ребра.
