Частотный компаратор

Частотный компаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, вынислительной технике, радиолокации и связи. Изобретение обеспечивает повышение помехозащищенности компаратора , что достигается введением первого 6 и второго 7 диодов. Устройство также содержит первую 1 и вторую 2 входные клеммы, блок сравнения, блокинг-генератор 4, усилитель 5, источник 8 напряжения питания, диоды 9 и 10 блока сравнения, обмотки 11, 12 и 14, 15 трансформатора 13, диод 16 блокинг-генератора 4, конденсаторы 17 и 22, резисторы 18-21, транзисторы 23 и 24, резистор 25 и транзистор 26 усилителя 5. Диод 16 улучшает срезы выходных импульсов и защищает от пробоя транзистор 24. 1 3.п. ф-лы, 1 ил. S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) А1 (5))4 G 05 В

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ (21) 3966278/24-21 (22) 10. 10.85 (46) 23.05.88. Бюл. 1(- 19 (75) Б.Б.Иванов (53) 621.374.335(088.8) (56) Авторское свидетельство СССР

В 617772, кл. G 05 В 1/01, 1983.

Авторское свидетельство СССР

Ф 1239681, кл. С 05 В 1/01, 1983.

1 (54) ЧАСТОТНЫЙ КОМПАРАТОР (57) Изобретение относится к импульс— ной технике и может быть использовано в устройствах автоматики, вынислительной технике, радиолокации и связи. Изобретение обеспечивает повышение помехозащищенности компаратора, что достигается введением первого 6 и второго 7 диодов. Устройство также содержит первую 1 и вторую 2 входные клеммы, блок 1 сравнения, блокинг-генератор 4, усилитель 5, источник 8 напряжения питания, диоды

9 и 10 блока сравнения, обмотки 11, 12 и 14, 15 1рансформатора 13, диод

l6 блокинг-генератора 4, конденсаторы 17 и 22, резисторы 18-21, транзисторы 23 и 24, резистор 25 и транзистор 26 усилителя 5. Диод 16 улучшает срезы выходных импульсов и защищает от пробоя транзистор 24 .

1 з.п. ф-лы, 1 ил .

1397870

Изобретение относится к импульсной технике.

Целью изобретения является повышение помехоэащищенности.

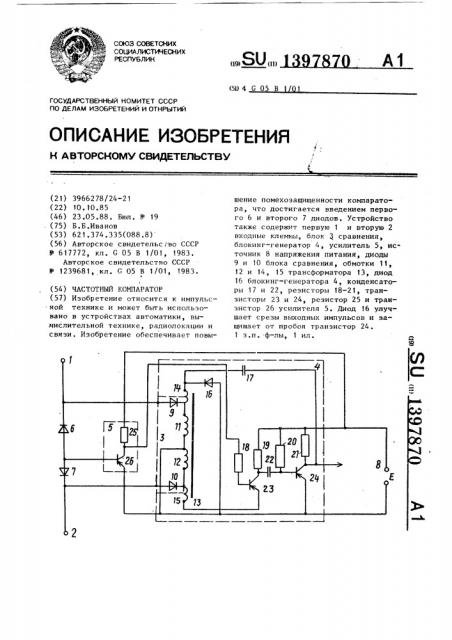

На чертеже представлена функцио5 нальная схема частотного компаратора, Частотный компаратор содержит первую 1 и вторую 2 входные клеммы, блок 3 сравнения, блокинг-генератор

4, усилитель 5, первый 6 и второй 7 диоды, источник 8 напряжения питания, первый 9 и второй 10 диоды блока сравнения, первую 11 и вторую 12 обмотки трансформатора 13, третью 14 и четвертую 15 обмотки трансформатора 13, диод 16 блокинг-генератора 4, первый конденсатор 17, первый 18, второй 19, третий 20 и четвертый 21 резисторы, второй конденсатор 22, первый 23 и второй 24 транзисторы, резистор 25 усилителя 5, транзистор

26 усилителя 5.

Первая 1 и вторая 2 входные клеммы соединены. соответственно с первым 25 и вторым входами блока 3 сравнения, выход усилителя 5 соединен с входом блокинг-генератора 4, источник 8 напряжения питания соединен с соответствующими клеммами питания блокинггенератора 4, блока 3 сравнения и усилителя 5, первый 6 и второй 7 диоды катодами соединены соответственно с первой 1 и второй 2 входными клеммами, аноды первого 6 и второго 7 диодов соединены между собой и с входом усилителя 5. первый вход блокинггенератора 4 соединен через первый резистор 18 с базой первого транзистора 23, эмиттер которого соединен с концом четвертой обмотки 15 трансфор40 матора 13, начало которой является вторым входом блокинг-генератора 4, третий вход которого соединен с концом третьей обмотки 14 трансформатора 13. начало которой соединено с ка- 45 тодом диода 16 блокинг-генератора 4 и первой обкладкой первого конденсатора 17, вторая обкладка которого соединена с коллектором второго транзистора 24, эмиттер которого соеди- 50 нен с анодом диода 16 и положительной клеммой источника 8 напряжения питания, отрицательная кламма которого соединена с первыми выводами второго 19, третьего 20 и четверто- 55 го 21 резисторов, второй вывод второго резистора 19 соединен с коллектором первого транзистора 23 непосp<дственно, а через второй конденсатор 22 — с вторым выводом третьего р . зистора 20 и базой второго транзистора 24, коллектор которого соединен с вторым выводом четвертого резистора 21.

Частотный компаратор работает следующим абра эом.

Блокинг-генератор 4 на транзистор» 24 вырабатывает выходные импульсы, фронты которых формируются в моменты критических фаз разряда конденсатора 22, т.е. при достижении суммарной передаточной обратной связью (()С) некоторого превышения над достигнутым единичным значением, в процессе убывания запирающего базовый переход транзистора 24 напряжения при разряде конденсатора 22. Возрастание передаточной ОС от минимальной величины до единичного значения с последующим возникновением критической фазы прн некотором запирающем напряжении на эмиттерно-базовом переходе транзистора 24 объясняется параболическим законом возрастания его коэффициента усиления вследствие прохождения через запирающий потен— циальный барьер основных носителей, обладающих достаточной энергией для его преодоления.

Основные носители, преодолевшие пстенциальный барьер эмиттерно-ба— зсвого перехода, вызывают флюктуацнонные токи в коллекторной цепи транзистора 24, проходящие через конденсатор 17 и обмотку 14, наводя в ней флюктуационные ЭДС. Флюктуационные ЭДС, трансформируемые в обмотке

15, модулируют эмиттерный ток транзистора 23, вызывая на коллекторной нагрузке транзистора 23 передаточные. напряжения, которые прикладываются через конденсатор 22 к базе транзистора 24. При критической фазе разряда конденсатора 22 происходит лавинное нарастание коллекторного и базового тока в транзисторе 24, конденсатор 22 заряжается, запирая тра н зис тор 24 .

Входная разность электрических потенциалов вызывает ток через эмиттерно-базовый переход транзистора

26, который в зависимости от знака разности будет проходить либо через обмотку 11 и диоды 9 и 6, либо через обмотку 12 и диоды 7 и 10, нследствие чего эмиттерный ток трлн.-истопя

7870

Фор мула из обретения

1. Частотный компаратор, содержащий первую и вторую входные клеммы, соединенные соответственно с первым и вторым входами блока сравнения, блокинг-генератор, усилитель, выход которого соединен с входом блокинггенератора, источник напряжения питания соединенный с соответствующими клеммами питания блокинг-генератора, блока сравнения и усилителя, о т л и ч а ю шийся тем, что, с целью повышения помехозащищенности, в него введены первый и второй дио— ды, соединенные катодами соответстСоставитель F..Ñîëîâüåâ

Техред Л.Сердюкова Корректор Г, Решетник

Редактор С.Пекарь

Тираж 866 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, iK-35, Раушская наб., д. 4/5

Заказ 2267/45

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

3 139

26 будет модулирован разностью ЭДС обратной ОС, наведенных в обмотках

11 и 12. Передаточные напряжения, снимаемые с коллекторной нагрузки (резистора) 25, усиленные коллекторным током транзистора 26, поступят через резистор 18 на базу транзистора 23. С коллекторной нагрузки 25 усиленное коллекторным током транзистора 23 и претерпевшее дезъюнктивное сложение с усиленным напряжением от воздействия передаточных ЭДС в обмотке 15 модулированное суммарное передаточное напряжение поступит через конденсатор 22 на базу транзистора 24, изменяя в зависимости от входной разности электрических потенциалов на клеммах 1 и 2 выходную частоту устройства. Диод 16 улучшает срезы выходных импульсов и защищает транзистор 24 от пробоя. венно с первой и второй входными клеммами, аноды первого и второго диодов соединены между собой и с входом усилителя.

2. Компаратор по п. 1, о т л и ч а ю шийся тем, что блокинг-генератор содержит трансформатор, ди1п од, первый и второй конденсаторы, первый, второй, третий и четвертый резисторы, первый и второй транзисторы, первый вход блокинг-генератора соединен через первый резистор с базой первого транзистора, эмиттер которого соединен. с концом четвертой обмотки трансформатора, начало которой является вторым входом блокинггенератора, третий вход которого

2р соединен с концом третьей обмотки трансформатора, начало которой соединено с катодом диода блокинг-генератора и первой обкладкой первого конденсатора, вторая обкладка кото25 рого соединена с коллектором второго транзистора, эмиттер которого соединен с анодом диода, блокинг-генератора и положительной клеммой источника напряжения питания, отрицательная клемма которого соединена с первыми выводами второго, третьего и четвертого резисторов, второй вывод второго резистора соединен с коллектором первого транзистора непосред35 ственно, а через второй конденсаторс вторым выводом третьего резистора и базой второго транзистора, коллектор которого соединен с вторым вь1водом четвертого резистора.
