Контактное устройство для микросхем с планарными выводами

Контактное устройство для микросхем с планарными выводами

Иллюстрации

Показать все

Реферат



Изобретение .относится к электронной технике. Контактное устройство для микросхем с планарньв вьтодами состоит из корпуса 1, в который с двух сторон вставлены упругие контакты 2 Г-обраэной формы, закрепленные общей платой 4, соединенной с корпусом I с помощью отливов 5, В центре корпуса I у торцовой стороны установлена защелка 6 с уступом, имеющим возможность перемещаться Ко высоте . Микросхему 7 накладывают на общую плату 4 и ее вьшоды 8 подводят свободно под отогнутые полки 3 упругих контактов 2. С помощью уступа защелки 6 производят натяг До щелчка . Контактное устройство просто по конструкции и имеет повьшеннуго вибро устойчивость. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 Н 05 К 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю9

° Ю

° ЮВ

Ъю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3951257/24-21 (22) 05.09.85 (46) 23.05.88. Бюл. Ф 19 (72) K.Ñ. Шуклин (53) 62 1.396.049(088.8) (56) Патент США В 4402563, кл. Н О) R 13/62, 1983, Авторское. свидетельство СССР

У 943924, кл. Н 01 L 21/66, 1980. (54) КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ИИКРОСХЕИ С ПЛАНАРНЫМИ ВЫВОДАМИ (57) Изобретение .относится к электронной технике. Контактное устройство для микросхем с планарньнки выводами состоит из корпуса 1, в который с двух сторон вставлены упругие контакты 2 Г-образной формы, закрепленные общей платой 4, соединенной с корпусом I с помощью отливов 5. В центре корпуса 1 у торцовой стороны установлена защелка 6 с уступом, имеющим возможность перемещаться rlo высоте. Микросхему 7 накладывают на общую плату 4 и ее выводы 8 подводят свободно под отогнутые полки 3 упругих контактов 2. С помощью уступа защелки 6 производят натяг до щелчка. Контактное устройство просто по конструкции и имеет повышенную вибро устойчивость. 3 ил.

l 398 l I )

2 /

ВНИИПИ Заказ 2608/57

Тираж 832 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к электронной технике и предназначено для подключения и отключения больших интегральных схем для большого усилия.

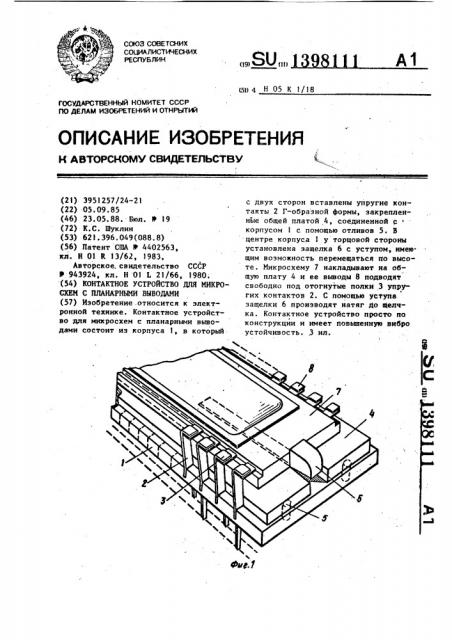

Цель изобретения - повышение виб5 роустойчивости при одновременном упрощении конструкции, На фиг. показана конструкция контактного устройства с установлен« ной микросхемой; на фиг. 2 - микросхема и контактное устройство перед подключением; на фиг. 3 — то же, пос ле отключения.

Контактное устройство состоит иэ корпуса !, в который с двух сторон вставлены плоские контакты 2 с отогнутыми концами-полками 3, контакты закреплены общей платой 4, соединенной с корпусом I с помощью отливов 5, 2п в центре корпуса у торцовой стороны установлена защелка б с уступом.

Микросхему подключают следующим образом.

Микросхему 7 накладывают на корпус 25

1 соединителя так, что одним концом микросхема утапливает уступ защелки

6, а ее выводы 8 подводят свободно без усилия под отогнутые концы-полки

3 контактов 2 и по направлению от 30 ,уступа защелки 6 производят микросхе;" мой натяг контактов 2 до щелчка. Это значит, что уступ защелки б выскочил иэ под микросхемы и эакрьш ее обратный ход. Таким образом, вибропрочность достигается эа счет того,.что перемещение микросхем 7 в горизонтальном положении ограничено контактами 2 и уступом защелки 6, а по вертикаликорпусом I и полками 3 контактов 2:

Для рассоединения достаточно уступ защелки 6 утопить, микросхема 7 под действием упругих снл контактов продвинется до ус тупа и ее можно вывести без усилия иэ-под отогнутых концов.

Формула и э о б р е т е н и я

Контактное устройство для микросхем с планарными выводами, содержащее корпус, вдоль боковых сторон которого установлены упругие контакты Гобразной формы, механизм прижима выводов микросхемы к контактам, о т л ич а to щ е е с я тем, что, с целью повышения виброустойчивости при одно ° временном упрощении конструкции, механизм прижима выполнен в виде защелки иэ плоскости пружины с уступом, размещенным у торца корпуса с возможностью перемещения уступа по высоте, а верхние отогнутые полки Г-образных контактов ориентированы в сторону защелки.
