Реферат



Изобретеиие относится к аналитическому приборостроению, в частности к устройствам для контроля выделения газообразных веществ. Цель изобретения - повышение .точности измерений. Модулятор 2 оптической части .1 модулирует рабочий и сравнительный каналы со сдвигом по времени . Блок 6 разностного сигнала выполнен в виде синхронного фильтра, а блок 7 опорного сигнала содержит фиксатор уровня и синхронный накопитель. Управление блоками осуществляется блоком 4 синхронизации. 3 з.п. ф-лы, 4 ил.

СОО3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

Г

> е (51)5 G О! N 21 6!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

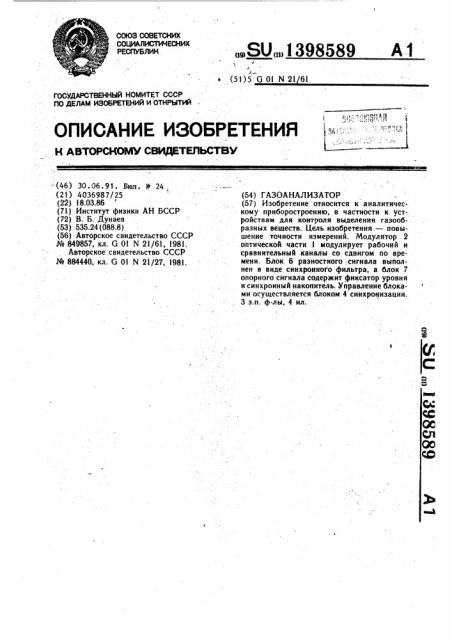

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (46) 30. 06. 91. Бюд; II 24 (21) 4036987/25 (22) I8.03.86 (7I.) Институт физики АН БССР (72) В. Б. Дунаев (53) 535.24 (088.8) (56) Авторское свидетельство СССР № 849857, кл. G Ol N 2l/6!, I98l. . Авторское свидетельство СССР № 884440, кл. G Ol N 2!/27, 198l...SU„„1398589 А 1 (54) ГАЗОАНАЛИЗАТОР (57) Изобретение относится к аналитическому приборостроению, в частности к уст-. ройствам для контроля выделения газообразных веществ. Цель изобретения — повышение точности измерений. Модулятор 2 оптической части .I модулнрует рабочий и сравнительный каналы со сдвигом по времени. Блок 6 разностного -сигнала выполнен в виде синхронного фильтра, а блок 7 опорного сигнала содержит фиксатор уровня и синхронный накопитель, Управление блокамн осуществляется блоком 4 синхронизации, 3 з.п. ф-лы, 4 ил.

l398589 l

Изобретение относится к аналитическому г1риборостроению и может быть использоваIlо для контроля выбросов промышленных предприятий и автотранспорта в атмосферу, а также для контроля технологичесКих процессов, связанных с выделением газообразных веществ.

Целью изобретения является повышение точности измерений.

На фиг. 1 показана схема устройства; на фиг. 2-4 — возможные варианты его реализации.

Газоанализатор содержит оптический лок l, включающий опорный и рабочий

7аналы модулятор 2, выполненный с воз717ожностью поочередной модуляции потоков цэлучеййя рабочего и опорного каналов, 71риемник 3 излучения, блок 4 синхрони зации, схему обработки сигнала, включающую усилитель 5, блок 6 разностного c>II.»ala, блок 7 опорного сигнала, делитель 8 напряжений и регистратор 9. Блок 6 разностного сигнала и д литель 8 могут быть

<",оединены через догголнительный усилитель

l0 (фиг. 2). Делитель 8 напря.кений и регистратор 9 могут быть связаны через

5лок 11 (фиг. 3) синхронного детектора

<, фильтром нижних частот, управляющий вход которого соединен с блоком 4 синхронизации. Блок 6 раэностного сигнала и делитель 8 могут быть также соединены через блок 11.

Гаэоацализатор работает следующим Обэазом. помощью M oil ) лятор а 2 пото7си и злу и лия рабочего и опорного каналов оптического блока l модулируются со сдвигом во времени. Электрический сигнал с выхода приемника 3 излучения усиливается в уси,пителе 5 и подается на блок 6, на выKoJP которого образуется электрический

«игнал, амплитуда которого пропорциональНа разности 77злучений рабочеГО и ollopЙОГО каналов. При неОбходимости этот сигнал усиливается в усилителе 10 и поступает на делитель 8, на второй вход которого поступает сигнал с блока 7. У77равляк>щие напряжения для блокэв 6 и 7 пос1 2

2 тупают с блока 4. Результат деления поступает на регистратор 9.

Устройство позволяет в 3 раза и более повысить точность измерений.

Формула изобретения

1. Гаэоанализатор, включающий оптический блок, содержащий источник излучения, оптически связанный через модуля10 тор, рабочую и сравнительную кюветы с приемником излучения, соединенным со схемой обработки сигнала, содержащей последовательно соединенные усилитель, блок разностного сигнала, делитель. напряжений и регистрато(, а также блок опорного .:èãíàä3, включенный между выходом усилителя и управляющим входом делителя напряжений, и связанный с модулятором блок синхронизации, выходы которого связаны с управляющими входами блоков раз20 ностного и опорного сигналов, отличающийся тем, что, с целью повышения точности измерений, модулятор выполнен с возможностью поочеоедной модуляции потоков излучения в рабочем и сравнительном каналах, блок разностного сигнала выполнен в виде синхронного фильтра, а блок опорного сигнала включает последовательно соединеннь7е фиксатор уровня и синхронный накопитель.

2. Газоанализатор по и. 1, отличающийся тем, что блок разностного сигнала соединен с делителем на77ряжеаий через дополнйтельный усилитель.

3. Гаэоанализатор по Il. 2, отличающийся тем, что делитель напряжений и регистратор соединены через блок синхронного детектора с фильтром нижних частот, управляющий вход которого связан с блоком синхронизации.

4. Гаэоаналиэатор по п. 1, отличающийся тем, что блок разностного сигнала и де4О литель напряжений соединены через блок синхронного детектора с фильтром нижних частот, управляющий вход которого связан с блоком синхронизации, f398589
