Реферат



Изобретение относится к медицинскому приборостроению. Для сокращения времени при подборе воздействия на сетчатку устройство содержит объектив 1 и имитатор 2 глазного дна, расположенные на одной оси. Между ними установлен жидкокристаллический элемент 3, электрически соединенный с регулируемым блоком 4 питания. Имитатор 2 глазного дна выполнен в виде вогнутой поверхности из диффузно отражающего стекла, на которую нанесена сетка с сочетанием различных геометрических фигур. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК цц4 А61 F2 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4056473/28-14 (22) 14.04.86 (46) 30.05.88. Бюл. № 20 (72) С. И. Круглов, В. Л. Краснов, Г. Н. Орлов и А. К. Ханнолайнен (53) 6! 5.475(088.8) (56) Авторское свидетельство СССР № 1285657, 1981. (54) МОДЕЛЬ ГЛАЗА (57) Изобретение относится к медицинскому приборостроению. Для сокращения вре„„SU„„1398854 A1 мени при подборе воздействия на сетчатку устройство содержит объектив 1 и имитатор 2 глазного дна, расположенные на одной оси. Между ними установлен жидкокристаллический элемент 3, электрически соединенный с регулируемым блоком 4 питания.

Имитатор 2 глазного дна выполнен в виде вогнутой поверхности из диффузно отражающего стекла, на которую нанесена сетка с сочетанием различных геометрических фигур. 1 ил.

1398854

Формула изобретения

Составитель В. Ваганов

Редактор И. Рыбченко Техред И..Верес Корректор С. Черни

Заказ 2302(4 Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицинскому приборостроению и может быть использовано при настройке и оценке качества оптикотелевизионных приборов для исследования глазного дна.

Целью изобретения является сокращение времени при подборе воздействия на сетчатку.

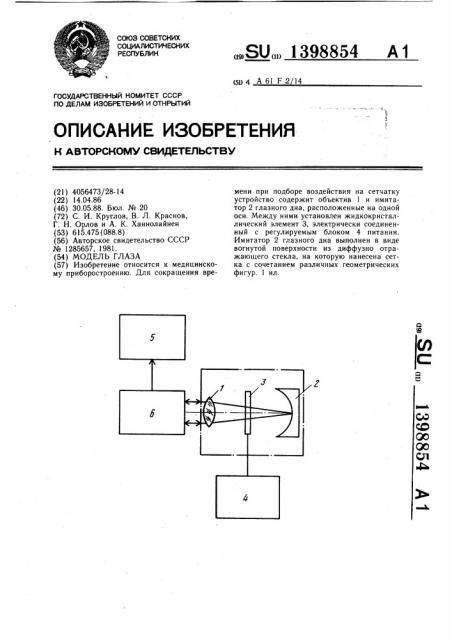

На чертеже приведена схема модели глаза.

Устройство содержит объектив 1 и имитатор глазного дна 2, расположенные на одной оси, между которыми установлен жидкокристаллический элемент 3, соединенный электрически с регулируемым блоком 4 питания. Имитатор 2 глазного дна выполнен в виде вогнутой поверхности из диффузно отражающего стекла, на которую нанесена сетка с сочетанием различных геометрических фигур. Кроме того, устройство содержит видеоконтрольное устройство 5 и оптикотелевизионный прибор 6.

Устройство работает следующим образом.

Оптико-телевизионный прибор 6 освещает модель глаза, часть светового потока отражается от имитатора 2 глазного дна, проходит жидкокристаллический элемент 3 и, пройдя оптико-телевизионный прибор 6, дает изображение имитатора на экране монитора видеоконтрольного устройства 5. Изменяя напряжение блока 4 питания обеспечивают различное рассеяние жидкокристаллического элемента 3 и, следовательно, различный контраст в изображении таблицы на экране.

По этому изображению определяют параметры оптико-телевизионного прибора 6 для исследования глазного дна, а именно разрешающую способность при различных значениях контраста объекта, геометрические искажения, линейность, передачу градации яркости. модель глаза, содержащая размещенные на одной оптической оси объектив и имитатор глазного дна, на вогнутую поверхность которого нанесена сетка с сочета20 нием различных геометрических фигур, отличающаяся тем, что, с целью сокращения времени при подборе воздействия на сетчатку, имитатор глазного дна выполнен из диффузно отражающего стекла, а между объективом и имитатором установлен жидкокристаллический элемент, электрически соединенный с регулируемым блоком питания.
