Изобретение относится к области сварки и может быть использовано в станкостроении, судостроении и других областях промышленности при соединении элементов с помощью электрошлаковой сварки..Целью является повыние качества сварки путем обеспечения более плотного прилегания формирующих элементов устройства к свариваемым кромкам. Формирующее устройство состоит из двух шарнирно соединенных элементов 1 и 2, прижимаемых к кромкам свариваемого изделия с помощью взаимодействующих с ними пружин кручения 4. Пружины установлены на оси 3 щарнирного соединения элементов и подпружиненного сферического упора 6, нажимающего на упорную планку 5, соединенную с осью 3. Другой конец подпружиненного упора 6 посредством корпуса 13 соединен с державкой 11, установленной на дележке 12. При этом обеспечивается плотное прилегание элементов 1 и 2 к свариваемым кромкам при больших изменениях угла сопряжения и устраняется возможность вытекания сварочной ванны. 2 ил. (/)

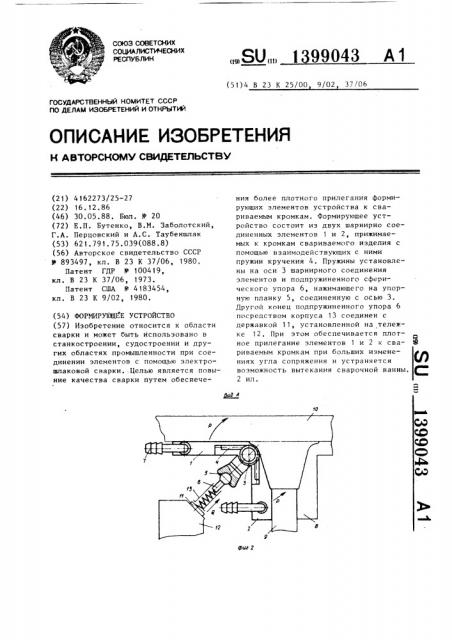

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1399043 А 1 (51)4 В 23 К 25/00 9/02 37/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGHOMV СВИДЕТЕЛЬСТВУ

ta фиг. 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4 162273/25-27 (22) 16. 12.86 (46) 30.05.88. Бюл. У 20 (72) Е.П. Бутенко, В.М. Заболотский, Г.А. Перцовский и А.С. Таубеншлак (53) 621.791.75.039(088.8) (56) Авторское свидетельство СССР

У 893497, кл. В 23 К 37/06, 1980.

Патент ГДР 9 100419, кл. В 23 К 37/06, 1973.

Патент США Ф 4183454, кл. В 23 К 9/02, 1980. (54) ФОРМИРУЮЩ!ГЕ УСТРОЙСТВО (57) Изобретение относится к области сварки и может быть использовано в станкостроении, судостроении и других областях промышленности при соединении элементов с помощью электрошлаковой сварки..Целью является повыние качества сварки путем обеспечения более плотного прилегания формирующих элементов устройства к свариваемым кромкам. Формирующее устройство состоит из двух шарнирно соединенных элементов 1 и 2, прижимаемых к кромкам свариваемого изделия с помощью взаимодействующих с ними пружин кручения 4. Пружины установлены на оси 3 шарнирного соединения элементов и подпружиненного сферического упора 6, нажимающего на упорную планку 5, соединенную с осью 3.

Другой конец подпружиненного упора 6 посредством корпуса 13 соединен с державкой 11, установленной на тележке 12. При этом обеспечивается плотное прилегание элементов 1 и 2 к свариваемым кромкам при больших изменениях угла сопряжения и устраняется воэможность вытекания сварочной ванны

2 ил.

1399043

Изобретение относится к сварке и может быть использовано в любой отрасли промышленности.

Целью изобретения является повы5 шение качества сварки путем обеспечения более плотного прилегания к свариваемым кромкам изделия элементов подкладки при ее перемещении во время сварки вдоль шва. 10

На фиг. 1 изображено формирующее устройство, общий вид, на фиг. 2 вид А на фиг. 1.

Устройство состоит из двух формирующих элементов 1 и 2, соединенных между собой шарнирно осью 3. По концам оси 3 сверху и снизу установлены две пружины кручения 4, которые своими концами стремятся развернуть элементы 1 и 2 относительно друг

20 друга. На оси 3 закреплена также упорная планка 5, на которую воздействует подпружиненный сферический упор 6. Для охлаждения элементов 1 и 2 через штуцера 7 подается охлаждаю-25 щая жидкость (вода).

Формирующая планка 8 перекрывает на всю длину зазор между свариваемыми кромками 9 и 10 с другой по отношению к формирующему устройству стороны шва.

Державка 11 закреплена на тележке

12, которая движется вверх со скоростью сварки вдоль свариваемого соединения. Сферический упор 6 своим корпусом 13 закреплен на державке 11. 35

Усилие Q подпружиненного упора 6 значительно больше усилия P пружин кручения 4.

Элементы 1и 2 формирующего устройства разворачиваются один относительно другого на угол, соответствующий углу 9 и 10 свариваемой конструкции.

В процессе сварки элементы 1 и 2 под действием пружины 4 стремятся повернуться вокруг оси 3 в направлении усилия P автоматически повторяя все изменения угла сопряжения свариваемых кромок 9 и 10 конструкции, этим обеспечивается плотное прилегание элементов 1 и 2 к свариваемым кромкам при больших изменениях угла сопряжения и устраняется возможность вытекания сварочной ванны.

Внедрение изобретения по сравнению с прототипом позволяет повысить стабильность процесса сварки и улучшить формирование шва при электрошлаковой сварке протяженных угловых и тавровых соединений конструкций.

Формула и з о б р е т е н и я

Формирующее устройство преимущественно для электрошлаковой сварки угловых и тавровых соединений, содержащее шарнирно соединенные между собой формирующие элементы и связанную с ним державку, о т л и ч а ющ е е с я тем, что, с целью повышения качества сварки путем обеспечения более плотного прилегания к свариваемым кромкам иэделия элементов устройства при его перемещения во время сварки вдоль шва, устройство снабжено двумя пружинами кручения, расположенными на оси шарнирного соединения формирующих элементов с воэможностью взаимодействия своими концами с упомянутыми элементами, упорной планкой, жестко соединенной с осью шарнирного соединения формирующего устройства, и подпружиненным сферическим упором, соединяющим упорную планку с державкой, при этом жесткость пружины упора превышает суммарную жесткость пружин кручения.

1399043
