Реферат



Изобретение относится к технологическому оборудованию для изготовления ленточных магнитопроводов и может быть использовано в электротехнической и радиотехнической промышленности . И:чобретение позволяет повысить качество обрабатываемой ленты независимо от дефектов проката и предыдущих обработок. В данном устройстве торцы двух шлифовальных кругов 4,5 расположены в одной горизонтальной плоскости на параллельн1л:; вертикальР ых ос;ях и устройство допопнительно содержит два регулирующих валка 8,9, рабочая часть которых расположена ниже верхней торцовой плосгсости шлифовальных кругов. Обрабатываемая лента 15 дважды касается своими краями с заусенцами углов вращающихся шлифовальных кругов - на входе и выходе. 6 ил. lO

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИ Х

РЕСПУБЛИК

А1 (191 (11) 1 1) 4 В 24 В 27/033 // В 24 В 7/13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Щ г 2

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3994326/25-08 (22) 26. 12. 85 (46) 30.05,88. Бюл, М- 20 (71) Московский прожекторный завод (72) П.В.Степанов, Д.В.Нестерон, А,Г.Федосов, С.В.Орлов и Ю.Н.Щербаков (53) 62 1,924.1 (088.8) (56) Авторское свидетельство СССР

Р 386751, кл. В 24 В 5/38, 1969. (54) УСТРОЙСТВО ДЛЯ ЗАЧИСТКИ (57) Изобретение относится к технологическому оборудованию для изготовления ленточных магнитопроводон и может быть использовано н электротехнической и радиотехнической промышленности. Изобретение позволяет

BoHhlcIть качеcTBQ обрабатываемой ленты незанигимо от дефектов проката и предыдущих обработок. В данном устройстве торцы двух шлифовальных кругов 4,5 ;расположены н одной горизонтальной плоскости на лараллельнь".: вертикальных осях и устройство дополнительно содержит два регулирующих валка 8,9, рабочая часть которых расположена ниже верхней торцовой плос.",ости шлифовальных кругов. Обрабатываемая лента 15 дважды касается своими краями с заусенцами углов вращающихся шлифовальных кругов — на входе и выходе. 6 ил.

l399087

Изобретение относится к технолс1зческому оборудованию для использования ленточных магнитопроводов и может быть использовано в электротехничес5 кой и радиотехнической промышленности.

Цель изобретения — повышение качества зачистки металлических лент.

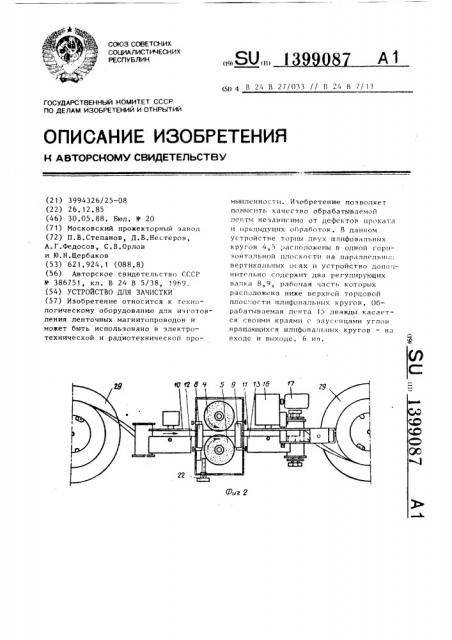

На фиг. 1 изображено предлагаемое устройство,вид сбоку; на фиг. 2 -то ке,вид сверху; на фиг.3 — приводная тележкa,oáùèé вид сбоку; на фиг. 4 то же, вид сверху; на фиг. 5 — пред.-пгаемое устройство, общий вид; на

;1иг.6 — приводная тележка, общий вид

Устройство содержит корпус 1, подающую 2 и приемную 3 универсальные приводные тележки. Внутри корпуса установлены шлифовальные круги 4 и 5, 20 расположенные в одной горизонтальной плоскости на осях электродвигателей

6 и 7. На корпусе установлены регулирующие валки 8 и 9, рабочая часть которых установлена ниже верхней коль-15 це ой плс; ости шлифовальных кругов, !а корпусе установлены направляющие диски 10 и 11 с установочными кольцами 12 и 13, закрепленными винтами

14 в размер по ширине эачищаемой лен- 3р ты 15. Направляющий диск 11 установлен на оси редуктора 16 с электродвигателем 17.

Со стороны приемной тележки 3 на корпусе 1 установлен прижимной ролик 8. Силу давления на ленту регулиру.-т грузом 19. Направляющие диски 10

11 снабжены направляющими роликами

20 и 21, причем направляющий ролик 21 может перемещаться по высоте. Для регулирования расстояния между шлифо40 вальными кругами 4 и 5 в корпусе установлен регулировочный винт 22.

Универсальная тележка содержит каркас 23 с расположенными на нем электродвигателем 24 с редуктором 25, 45 рычагом 26 разъединения фрикциона 27 сцепления корпуса 28, на котором закреплена ось вращающейся платформы 29 и обечайка 30 для закрепления ленты

15 на приемной тележке, 50

Устройство работает следующим образом.

Установочные кольца 12 и 13 закрепляют винтами 14 на ширину ленты 15.

На соответствующую ширину винтом 22 устанавливают шлифовальный круг 5.

Рычагом 26 разъединяют фрикцион 27 сцепления подающей тележки 2. С подаюшей тележки 2 ленту 15 прокладывают заусенцами вниз под направляющий ролик 20 (по направляющему диску 10), под регулирующий валок 8 (по верхней

ToplloBoH поверхности шлифовальных кругов 4 и 5), под регулирующий валок 9 (по направляющему диску 11), под прижимной ролик 18 и направляющий ролик 21, Закрепляют ленту 1 на приемной тележке 3 обечайкой 30.

Включают последовательно приводы приемной тележки 3, направляющего диска

11 и шлифовальных кругов 4 и 5. Лента 15, изгибаясь, дважды касается своими краями с заусенцами углов вращающихся шлифовальных кругов 4 и

5 и;-. входе и выходе. Зачищенную ленту 15 наматывают на приемную тележку

Формула изобретения

Устройство для зачистки движущегося длинномерного материала шлифовальными головками, расположенными на вертикальных осях, размещенных на корпусе, содержащем направляющий ролики, о т л и ч а ю щ е е с я тем, что, с целью повышения качества зачистки металлических лент, устройство снабжено размещенными на корпусе подающим и приемным узлами, выполненными в виде направляющих дисков с кольцами, установленными с возможностью регулирования расстояния между ними, при этом один из направляющих дисков выполнен приводным и снабжен регупируемым прижимным роликом, а

Устройство снабжено приводными тележками с вращающимися платформами, установленными на общей вертикальной оси.
