Устройство для нанесения защитного покрытия на изделие

Устройство для нанесения защитного покрытия на изделие

Иллюстрации

Показать все

Реферат



Изобретение относится к проьлппленности строительных материалов и может быть использовано в производстве изделий из порошкообразных масс, например керамических глазурованных плиток. Цель изобретения - улучшение качества изделий. Устройство располо

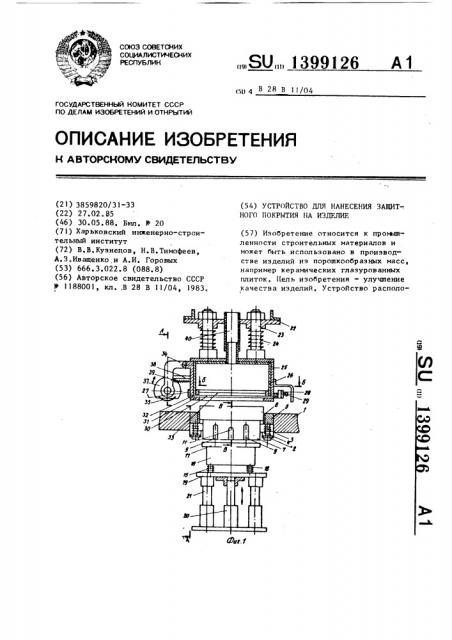

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК д11 4 В 28 В 11/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3859820/31-33 (22) 27.02.85 (46) 30 ° 05.88. Бнщ. У 20 (71) Харьковский инженерно-строительный институт (72) В.В.Кузнецов, Н.В.Тимофеев, А.З.Иващенко и А.И. Горовых (53) 666.3.022.8 (088.8) (56) Авторское свидетельство СССР

У 1188001, кл.,В 28 В 11/04, 1983.

„„SU„„1399126 А 1 (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЗАЩИТ-.

НОГО ПОКРЫТИЯ НА ИЗДЕЛИЕ (57) Изобретение относится к проиппленности строительных материалов и может быть использовано в производстве изделий из порошкообразных масс, например керамических глазурованных плиток. 1(ель изобретения — улучшение качества иэделий, Устройство располо1 3991 жено над рабочим столом 1 пресса, в окне которого размещена пресс-форма

5 со штампом 7. Устройство содержит прикрепленную к общей раме 22 посредством упругой подвески в виде направляющих 23 и пружин 24 камеру дпя термопластичного защитного материала. В нижней части камеры 25 выполнено отверстие, которое перекрыто сеточным полотном 30 и расположенным над ним нагревателем для термопластичного защитного материала, Нагреватель :выполнен в виде рамки

32 с натянутой электронагревательной проволокой 33. При поднятии вибрируемого штампа 7 до соприкосновения с сеточным полотном 30 защитный термопластичныйй материал, прос ачив ая сь через ячейки полотна, равномерно распределяется ровным слоем по поверхности штампа 7. При движении стола

1 штамп 7 подходит под прикатной. нагревательный валик 35, смонтированный на корпусе камеры 25 посредством поворотного кронштейна 34, который окон. чательно выравнивает нанесенный на поверхность штампа защитный слой.

В процессе прессования защитный слой переходит с поверхности штампа 7 на поверхность изделия. 5 ил.

20

30

Изобретение относится к пром,ппленности строительных материалов и может быть использовано в производстве иэделий иэ порошкообразных масс, например керамических облицовочных плиток.

Цель изобретения — улучшение качества изделий.

На фиг.l изображено предлагаемое устройство, общий вид, на фиг.2 разрез А-А на фиг. 1; на фиг,Зразрез Б-Б на фиг.1; на фиг. 4— разрез В-В на фиг.1; на фиг.5 — вид по стрелке Г на фиг.4.

Устройство расположено над рабочим столом 1 пресса, в окне которого на жестко закрепленных кронштейнах

2 с помощью пальцев 3 на пружинах 4 смонтирована плита пресс-формы 5, футерованная планками 6. Внутри окна ,гоплиты пресс-формы установлен штамп 7,удерживаемй от выпадения в нижнем положении жесткими пальцами 8 с помощью пазов 9,а в верхнем - подвиж. ными пальцами 10 с помощью лазов 11.

На центральную часть пальца установлена пружина 12, а на один из концовотжимной кронштейн 13. Жесткие и подвижные пальцы установлены в корпусе 14, жестко прикреппенном к плите пресс-Anprw 5.

11а рабочей позиции против штампа

7 (a нижней его части на пальцах 15 и пружинах 16 установлена плита 17, к которой жестко прикреплен вибратор

18. В свою очередь пальцы 15 жестко закреплены на плите 19, которая установлена на штоке гидроцилиндра 20 и направляющих стойках 21.

Устройство также содержит прикрепленную к общей раме 22 посредством упругой подвески в виде направляющих

23 и пружин 24 камеру 25 дпя термоппастичного защитного материала.

Камера 25 футерована внутри асботекстолитовыми плитами 26. В нижней части камеры 25 выполнено отверстие, в котором с помощью жестких планок

27 и подвижных планок 28 с винтами

29 натянуто сеточное полотно 30. Для направления штампа 7 к корпусу камеры 25 жестко прикреплена рама 31. В камере 25 расположен нагреватель в виде рамки 32 из теплостойкого изоляционного материала и натянутой на нее электронагревательной проволоки 33.

С наружной стороны камеры 25 (по ходу движения штампа 7) на поворотном кронштейне 34 чсановлен прикатной нагревательный валик 35, в которий вставлен нагревательный элемент

36. Снаружи валик закрыт кожухом 37.

Исходное положение валика 35 обеспечивается с помощью упора ЗЯ и пружи- ны 39 °

1399126

Загрузку камеры ?5 заранее перемешанной и разогретой массой осуществляют при помощи шланга 40.

Устройство работает следующим

5 образом.

Стол 1 с плитой пресс-формы 5 и штампом 7, зафиксированный при выталкивании изделия в верхнем положении подвижными пальцами 10, останавли-10 вают на позиции нанесения слоя. В этот период гидроцилиндр 20 поднимает плиту 19 вместе с вибратором 18 вверх до касания со штампом 7. При цальнейшем движении вверх всей системы штамп 7 заходит в раму 31 до соприкосновения с сеточным полотном

30. В зтат период включают вибратор

18 и разогретая текучая масса, проходя через ячейки сеточного полот- 20 на 30, равномерно распределяется по поверхности штампа 7. По окончании процесса отключают вибратор 18, а гидроцилиндр 20 возвращается в исходное положение. При этом штамп 7 25 опускается и зависает на подвижных пальцах 10 оставаясь выше уровня стола 1, Слой массы (после выхода штампа из рам 31) твердеет на поверхности холодного штампа. При дви- 3р жении стола 1 поверхность штампа 7 подходит под прикатной нагревательный валик 35, который выравнивает нанесенный на поверхность штампа защитный слой.

При дальнейшем движении стола 1 отжимной кронштейн 13 наскакивает на упор и выводит палец 10 иэ паза 11 штампа 7, в результате чего последний падает на жесткие пальцы 8 в пазах 9. Затем по ходу движения стола

1 производят засыпку в окно плиты пресс-формы 5 основного порошка до уровня стола и прессование иэделия.

Таким образом, .перед прессованием изделия защитный слой на поверхности штампа окончательно эатвердевает, что исключает возможность его перемешивания с основным порошком.

В процессе прессования защитный слой с поверхности штампа 7 переходит на лицевую поверхность иэделия.

Формула изобретения

Устройство для нанесения защитного покрытия на изделие, содержащее прикрепленную к раме пдсредствомупругой подвески камеру с отверстием для подачи термопластичного защитного материала, в которой размещен нагреватель, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества изделий, оно снабжено размещенным на камере посредством поворотного кронштейна прикатным нагревательным валиком и установленным в отверстии камеры сеточным полотном, IIpH этом нагреватель выполнен в виде рамки с натянутой электронагревательной проволокой.
