Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А2 (11 4 В 28 В 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (6) ) 932723 (21) 4041202/31-33 (22) !1,02,86 (46 30.05.88. Бюл. У 20 (71) Харьковский инженерно-строительный институт (72) И.А,Емельянова и Т.В.Златокрылова (53) 666.97.033.002.5 (088.8) (56) Авторское свидетельство СССР

У 932723, кл.В 28 В !3/02, 1979.

\ (54) РОТОРНАЯ ГОЛОВКА ДЛЯ УКЛАДКИ И

УПЛОТНЕНИЯ СТРОИТЕЛЬНОЙ СМЕСИ (57) Изобретение относится к производству иэделий из сборного бетона и железобетона и позволяет наносить покрытия на поверхность с отрицательным углом наклона. Это достигается тем, что в роторной головке для укладки и уплотнения строительной смеси задняя стенка бездонного кожуха выполнена составной из верхней и нижней вертикально-подвижной секций.

2 нл, 1399129

Изобретение относится к производству изделий иэ сборного бетона и железобетона.

Цель изобретения — обеспечение

5 возможности нанесения покрытий на поверхность с отрицательным углом наклона.

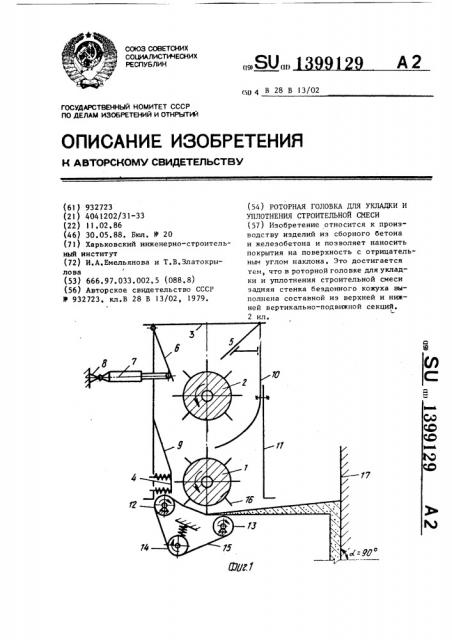

На фиг ° 1 изображена предлагаемая роторная головка, общий вид в разрезе; на фиг.2 — то же, при нанесении покрытия на поверхность с отрицательным углом наклона.

Роторная головка состоит иэ лопастных роторов 1 и 2, расположенных <5 один над другим внутри бездонного кожуха 3, снабженного предохранительным устройством в виде подпружинен ной пластины 4, Верхняя часть бездонного кожуха 3 представляет собой 20 смесенаправляющую воронку, образованную жестко закрепленной створкой 5 и шарнирно смонтированной створкой 6, соединенной шарнирно с гидроцилиндром 7, установленным на опоре 8. 25

Внутри кожуха 3 под верхним ротором 2 размещена створка 9, которая вместе с верхней частью 10 боковой ,стенки кожуха образует смесенаправляющую воронку для ротора 1. Нижняя 30 часть 1 1 боко вой стенки кожуха выполнена с вертикальными пазами и имеет возможность перемещения вдоль верхней части 10 боковой стенки кожуха. Положение нюкней части ll боковой стенки кожуха фиксируется болтами. К нижнему концу створки 9 примыкает подпружиненная пластина 4, сопряженная нижним концом с рабочей ветвью ленточно го транспортера, состоящего из роли- 40 ков 12 и 13, натяжного устройства 14 и ленты 15, Рабочая ветвь ленточного транспортера находится в контакте с торцом одной или нескольких лопастей

16 нижнего ротора 1.

Роторная головка работает следующим образом.

Строительная смесь загружается в смесенаправляющую воронку бездонного кожуха 3 между неподвижной створкой

5 и подвижной створкой 6. Нижний ротор 1 приводят в движение и по достижении им необходимой частоты вращения включают верхний ротор 2. Одновременно с включением верхнего ротора 2 гидроцилиндром 7 открывают створку 6 для прохода строительной смеси, при этом корпус гидроцилиндра 7 поворачивается в шарнире опоры 8. Дпя укладки строительной смеси слоем заданной толщины на поверхность 17 роторную головку передвигают вдоль поверхности. Верхний ротор 2 подает смесь в смесенаправляющую воронку, образованную створкой 9 и верхней частью 10 боковой стенки кожуха и самим кожухом 3, откуда смесь захватывается лопастями 16 нижнего ротора 1. Рабочая ветвь ленточного транспортера препятствует отрыву смеси от лопасти 16 ротора и заставляет ее двигаться вместе с лопастью. При этом по роликам 12 и 13 и ролику натяжного устройства 14 перемещается лента 15.

Сброс смеси происходит по касательной к траектории совместного движения смеси и лопасти !6 на границе зоны действия приспособления для направленной выдачи смеси.

Ф о р м у л а и з о б р е т е н и я

Роторная головка дпя укладки и уплотнения строительной смеси по авт.св. У 932723, о т л и ч а ю щ а я с я тем, что, с целью обеспечения воэможности нанесения покрытий на поверхность с отрицательным углом наклона, задняя стенка бездонного кожуха выполнена составной из верхней неподвижной и нижней вертикальноподвижной секций.
