Устройство для приготовления известково-песчаной формовочной смеси

Устройство для приготовления известково-песчаной формовочной смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к производству строительных материалов, в частности изделий из известковопесчаной смеси, например силикатного кирпича может найти применение в смесеприготовительных отделениях литейного производства и позволяет повысить качество приготовления смеси. Устройство содержит смеситель 1 с подающим 2 и разгрузочным 3 конвейерами с установленными на них датчиками 4 и 5 влажности соответственно , сумматоры 6 и 7, задатчики 8 и 9, пороговый элемент 10, логический злемент И 11, пускатели 12, 13 и 14, регуляторы 15 и 16, исполнительный механизм 17 регулирующего органа подачи воды, дозатор 18 воды с клапанами 19 и 20 соответвенно fpyfioro и точного дозирования ,блок 21 контроля наличия смеси, установленный на подающем конвейере, отсечной клапан 22, который установлен на выходе дозатора 18 вода, привод электродвигателя 23 подающего конвейера 2, привод электродвигателя 24 смесителя 1 и привод электродвигателя 25 разгрузочного конвейера 3. 1 ил. сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

09) (11) (50 4 В 28 С 7/00

0ПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4117737/29-33 (22) 16.09.86 (46) 30.05.88 Бюл. 9 20 (71) Специализированная проектнокоиструкторская технологическая организация "Росавтоматстром" (72) В.В.Жирнов (53) 666.96 1 (088.8) (56) Авторское свидетельство СССР

У 821038, кл. В 22 С 19/09, 1979.

Авторское свидетельство СССР

11 900945, кл. В 22 С 19/04, 1980.

Авторское свидетельство СССР

В 768648, кл. В 28 С 7/00, 1979. (54) УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ

ИЗВЕСТКОВО-ПЕСЧАНОЙ ФЮРМОВОЧНОЙ

СМЕСИ (57) Изобретение относится к производству строительных материалов, в частности изделий из известковопесчаной смеси, например силикатного кирпича, может найти применение в смесеприготовительных отделениях литейного производства и позволяет повысить качество приготовления смеси. Устройство содержит смеситель 1 с подающим 2 и разгрузочным 3 конвейерами с установленными на них датчиками 4 и 5 влажности соответственно, сумматоры 6 и 7, задатчики

8 и 9, пороговый элемент 10, логический элемент И 11, пускатели 12, 13 и 14, регуляторы 15 и 16, исполнительный механизм 17 регулирующего органа подачи воды, дозатор 18 воды с клапанами 19 и 20 соответвенно

kpy5orn и точного доэирования,блок 21 контроля наличия смеси, установленный на годающем конвейере, отсечной клапан 22, который установлен на выходе дозатора 18 воды, привод электродвигателя 23 подающего конвейера

2, привод электродвигателя 24 сме" сителя l и привод электродвигателя

25 разгрузочного конвейера 3. 1 ил, 1399133

Изобретение относится к проиэвод-ч ству строительных материалов, в частности изделий из известково-песчаной смеси, например силикатного кирпича, а также может найти применение в смесеприготовительных отделени" ях литейного производства.

Цель изобретения — повышение качестна приготовления смеси. 10

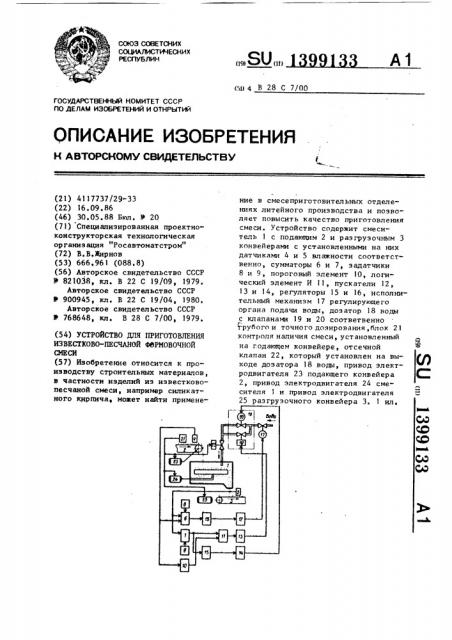

На чертеже приведена блок-схема устройства для приготовления известково-песчаной формовочной смеси.

Устройство содержит смеситель 1 с подающим 2 и разгрузочным 3 конвей- 15 ерами с установленными на них датчиками 4 и 5 влажности соответственно, сумматоры 6 и 7, задатчики 8 и 9, пороговый элемент 10, логический элемент И 11, пускатели 12 — 14, регу- 20 ляторы 15 и 16, исполнительный механизм 17 регулирующего органа подачи воды, дозатор 18 воды с клапанами

19 и 20 грубого и точного соответственно дозирования, блок 21 контроля 25 наличия смеси, установленный на подающем конвейере, отсечной клапан

22, который установлен на выходе дозатора 18 воды, привод электродвигателя 23 подающего конвейера 2, при- 30 вод электродвигателя 24 смесителя

1 и привод электродвигателя ?5 разгрузочного конвейера 3.

Устройство работает следующим образом.

Формовочная смесь, влажность которой 2-7Х иэ реактора (не показана) с помощью подающего конвейера 2 поступает в смеситель 1, доувлажняется до 8-10Х в зависимости от команд 40 задатчиков 8,9 и с помощью разгрузочного конвейера 3 подается дальше на прессование. Сигналы датчиков влажности (например, типа инфракрасного влагомера) и эадатчика 8 поступают на сумматор 6. Результирующий сигнал поступает на регулятор 15. С выхода регулятора 15 сигнал поступает на пускатель 12, с выхода которого на клапан )9. Регулирование происхо50 дит по пропорционально-интегральному закону.

Одновременно сигнал с датчика 5 влажности поступает на сумматор 7, где суммируется с сигналом задатчика 9, результирующий сигнал одновре55 менно поступает на элемент И 11 и регулятор 1б, с выхода которого через пускатель — на клапан 20 точного дозирования ° Вход элемента 11 соединен с выходом порогового элемента

l0, вход которого подключен к датчику 4 влажности, Если влажность поступающей формовочной смеси меньше

6Х (что зависит от уставки порогового элемента 10, то с выхода порогового элемента 10 сигнал поступает на элемент И 11, с выхода которого " на пускатель 13, далее сигнап поступает на клапан 19 грубого доэирования. Если влажность поступающей формовочной смеси равна или больше 6Х, то сигнал с выхода порогового устройства 10 отсутствует и клапан 19 грубого доэирования отключается.

Блок 21 контроля наличия смеси например, УКС 1 состоит иэ датчика наличия смеси и блока управления) определяет работу отсечного клапана

22 и электродвигателей 23 — 25. При отсутствии формовочной смеси происходит прекращение подачи воды отсечным клапаном 22, отключаются электроприводы подающего конвейера ?, смесителя 1 и разгрузочного конвейера 3.

Таким образом, устройство обеспечивает увеличение выхода качественной смеси по формуемости благодаря сокращению времени и повышению точности самонастройки устройства на обеспечение требуемого расхода воды при изменении влажности формовочной смеси на входе смесителя 2-7Е.

Регулирование влажности формовочной смеси проводится с учетом влажности формовочной смеси на загрузке и выгрузке из смесителя, а наличие блока контроля наличия смеси, двух сумматоров, задатчиков, порогового элемента и логического элемента И позволяет регулировать подачу воды по общему трубопроводу, а также по каналам грубого и точного дозирования.

Фар мул аиэобретени я

Устройство для приготовления известково-песчаной формовочной смеси, содержащее смеситель с подающим и разгрузочным конвейерами, исполнительный механизм регулируемого органа подачи воды, первый датчик влажности, пороговый элемент, первый задатчик, подключенный к первому входу первого сумматора, о т л и ч аю щ е е с я тем, что, с цельн повышения качества приготовления смеси, Составитель Л.Шарова

Редактор А.Маковская Техред А.Кравчук Корректор С.Черни

Заказ 2629/18 Тирам 528 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

3 13991 оно снабжено доэатором воды с клапанами грубого и точного дозирования, блоком контроля наличия смеси, установленным на подающем конвейере отФ

5 сечным клапаном на выходе дозатора воды, вторым датчиком влажности, установленным на подающем конвейере, тремя пускателями, логическим элементом И, двумя регуляторами и вторым сумматором с задатчиком, причем первый датчик влажности установлен на разгрузочном конвейере, второй датчик влажности подключен к входу порогового элемента и первому входу второго сумматора, первый датчик влажности установлен на виходе из смесителя и подключен к вторым входам сумматоров, выход второго сумматора подключен к входу первого регулятора, выход

33 а которого соединен с первым пускателем, который соединен с исполнительным механизмом регулирующего органа подачи воды, выход первого сумматора подключен к первому входу элемента

И и входу второго регулятора, выход которого соединен с вторым пускателем, который соединен с клапаном точного дозирования, выход порогового элемента соединен с вторым входом элемента И, выход которого подключен к третьему пускателю, который соединен с клапаном грубого дозирования, а выход блока контроля наличия смеси подключен к приводам электродвигателей смесителя и разгрузочного конвей,ера н к приводу электродвигателя отсечного клапана и подающего конвейера.
