Строительный раствор

Строительный раствор

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительных материалов - к строительным растворам, и может быть использовано для различных видов кладок . Целью изобретения является повышение прочности раствора. Строительный раствор содержит, мас.%: карбидная известь-пушонка 1,5-3,5; золаунос 4,5-7,5; пыль электрофильтров 3,5-5,8; песок 53,5-58,0; шлакопортландцемент 10,7-12,5; вода остальное. Прочность на сжатие раствора 10,2- 11,31 МПа. 1 табл.

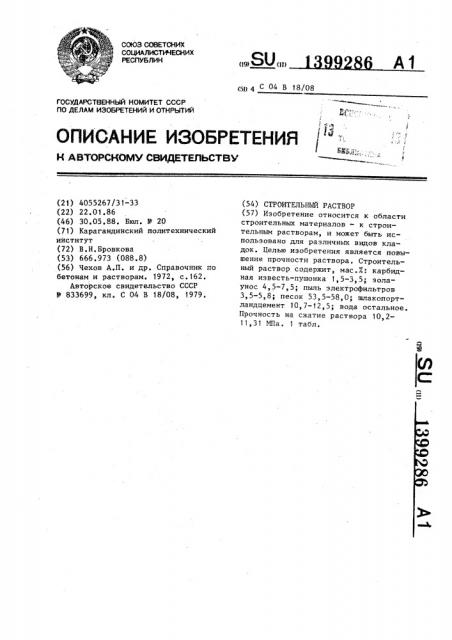

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИ1(РЕСПУБЛИН (191 (11) (д11 4 С 04 В 18/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ(Й КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4055267/31-33 (22) 22.01.86 (46) 30,05.88. Бюл. У 20 (71) Карагандинский политехнический институт (72) В.Н.Бровкова (53) 666.973 (088 ° 8) (56) Чехов А.П. и др. Справочник по бетонам и растворам. 1972, с.162.

Авторское свидетельство СССР

Р 833699, кл. С 04 В 18/08, 1979. (54) СТРОИТКЛЬНЫй РАСТВОР (57) Изобретение относится к области строительных материалов — к строительным растворам, и может быть использовано для различных видов кладок. Целью изобретения является повышение прочности раствора. Строительный раствор содержит, мас.7.: карбидная известь-пушонка 1,5-3,5; золаунос 4,5-7,5; пыль электрофильтров

3,5-5,8; песок 53,5-58,0; шлакопортландцемент 10,7-12,5; вода остальное.

Прочность на сжатие раствора 10,211,31 МПа. 1 табл, 1399286

3, 5-5,8

53,5-58,0

10, 7-12,5

Остальное При- Содержание ингредиентов, Свойства и показатели мер мас. Х

Шлакопортландцемент 10,7 Предел прочности при сжатии, HIIa, через

Пыль электрофильтров 5,8 28 сут влажного твердения 10,2-10,55

Зола-укос 4,5 Предел прочности при изгибе, МПа 4,5-4,6

Карбидная известь (пу" Прочность сцепления шонка) 3,5 раствора с поверхностью

Песок 58,0 кирпича, ИПа 4,86-5,2

Вода 17,5 Водостойкость 25

Коэффициент морозостойкости 0,82

Плотность, кг/м 2056.

Изобретение относится к строительным материалам, в частности к строительным растворам, и может быть приМенено для различных видов кладок и прягаться с различными поверхностякирпичной, каменной для замоноливания швов крупнопанельных и крупгабаритных зданий.

Цель изобретения — повышение проч- 10 сти раствора.

Поставленная цель достигается тем, то строительный раствор, содержащий емент, песок, известь, воду, дополительно содержит пыль электрофильт- 15 ов золу-унос, в качестве цемента акопортландцемент, в качестве изести — карбидную известь.

Пыль электрофильтров является отодом цементной промышленности, имеет20 ранжево-сероватый цвет, прошла терескую обработку при 700-1000 С, вляется самой тонкодисперсной фракей при производстве цементного клинера, выходит из верхнего конца печи 25 улавливается пылеосадочной систеой. Имеет в своем составе образовавеся уже в незначительном количестве

Са0 SiO<, 3 Са0 5 А1 0>, 2 CaO FezO свободные окислы. Самостоятельно вердеет, механическая прочность 12,018,0 MIIa.

Химический состав следующий,мас.7:

iSi0z 21-72; СаО 57,46; SOq 3, 23;А1 0

8,18; MgO 0,98; Ге О 4,97; TiO 0,40; 5

П остальное.

Зола-укос от сжигания экибастузных глей представляет тонкодисперсную ракцию 0,2 мм до 5 мкм.

Химический состав золы, мас.%: 40

А1<0> 32,56; СаО 0,42; Ре Оэ 3,86;

TiO 1,3; $0з 0,01; SiO остальное.

Строительный раствор получают следующим образом. Отвешанные в нужных количествах ингредиенть растворной смеси: шлакоиортландцемент, пыль электрофильтров, зола-унос, карбидная известь подвергаются домолу до удельной поверхности 3200-4200 см /г, затем подаются в смеситель вода, песок и готовая сухая смесь комплексного вяжущего через 2-3 мин. Готовая растворная смесь испытывалась на пластичность, подвижность, удобообрабатываемость и удобоукладываемость, готовилась модель на определение сцепляемости с упругими поверхностями и адгезия; готовились образцы — балочки и кубики семерки для установления механической прочности.

В таблице приведены составы конкретных примеров предлагаемого строительного раствора и их свойства. формула изобретения

Строительный раствор, включающий карбидную известь-пушонку, золу-унос, пыль электрофильтров, песок и воду, отличающийся тем, что, с целью повышения прочности, он содержит карбидную известь-пушонку, обработанную при 900 С, и дополнительно шлакопортландцемент при следующем соотношении компонентов,мас.7.:

Карбидная известьпушонка 1, 5-3,5

Зола-унос 4,5-7,5

Пыль электрофильтров

Песок

Шлакопортландцемент

Вода

1399286

Продолжение таблицы

i7pH

Свойства и показатели

Содержание ингредиентов, мас.7 мер

Шлакопортландцемент 11,5

Пыль электрофильтров 4,5

Предел прочности при сжатии, МПа, через

28 сут влажного твердения 10,73-10,96

Предел прочности при изгибе 4,7-4,9

Прочность сцепления раствора с поверхностью кирпича 5,4-5,8

Морозостойкость 25

Коэффициент морозостойкости 0,86

Плотность, кг/м 2001

Предел прочности при сжатии, МПа, через

28 сут влажного твердения

11, 18 — 11,31

Предел прочности при изгибе, МПа 5, 1-5,4

Прочность сцепления раствора с поверхностью кирпича 6,3-6,6

Морозостойкость 25

Коэффициент морозостойкости 0,88

Плотность, кг/м 1993 после 90 сут влажного твердения всех 3-х примеров

Предел прочности при сжатии, MIa 11,9-12,6

Предел прочности при изгибе, МПа 5,6 — 5,8

Прочность сцепления раствора с поверхностью кирпича, MIIa 6,9-7,4

Зола-унос 6,5

Карбидная известь (пушонка) 2,0

Песок 56 5

Вода !9,0

Шлакопортландцемент 12,5

Пыль электрофильтров 3,5

Зола-унос 7,5

Карбидная известь (пушонка) 1,5

Песок 53,5

Вода 21,5

ПротоПредел прочности при сжатии, МПа 1,2-1,8 тип

Составитель О.Моторина.

Редактор M.Òoâòèí Техред М.Ходанич Корректор В.БУтЯга

Заказ 2638/26 Тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
