Устройство для автоматической подачи воды в ванны промывки гальванических линий

Устройство для автоматической подачи воды в ванны промывки гальванических линий

Иллюстрации

Показать все

Реферат



Изобретение относится к электрохимии и может быть применено при электрохимическом и химическом нанесении покрытий на изделия. Целью изобретения является снижение расхода воды путем нормированного дозирования подачи воды в каждую ванну. Устройство состоит из системы управления, содержащей выключатель I, реле времени 2, электромагнитный клапан 3, дозатора 4, выполненного в виде емкости, разделенной на отсеки по числу ванн, с герметизирующей крышкой 5, к которой подведен трубопровод 6 подачи сжатого воздуха, трубопровода 7 подачи воды, электромагнитного клапана 8, клапана 9, датчика 10 нижнего уровня, датчика 11 верхнего уровня, трубопроводов 12 для соединения с ваннами промывки. Устанавливая конечный выключатель 1 на первую технологическую ванну линии, обеспечивается в начале движения подвески по линии включение необходимых элементов для подачи воды во все ванны промывки, в частности в каждую оптимальное количество. Устройство просто по конструкции, не требует значительных затрат при изготовлении и установке на линии нанесения покрытий, обеспечивает надежность и долговечность в работе, что важно в условиях гальванического производства. 1 ил. i СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1399381 А 1 (50 4 С 25 D 21 12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ! 1

Н ABTOPCHOMV СВИДЕтельСтВу (21) 4156862/23-02 (22) 08.12.86 (46) 30:05.88. Бюл. № 20 (72) В. П. Дуб ро вски й, В. А. Ша куя, Т. Н. Сосина, 3. С. Хохлова и Л. Н. Округ (53) 621.357.7 (088.8) (56) Фролов М. Е. Автоматические линии для нанесения электрохимических и химических покрытий. Л., 1972, стр. 32.

Автоматизация и механизация гальванических процессов / Под ред. Л. Н. Биркана.

М.: Машиностроение, 1965, стр. 289. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ВОДЫ В ВАННЫ

ПРОМЫВКИ ГАЛЬВАНИЧЕСКИХ ЛИНИЙ (57) Изобретение относится к электрохимии и может быть применено при электрохимическом и химическом нанесении покрытий на изделия. Целью изобретения является снижение расхода воды путем нормированного дозирования подачи воды в каждую ванну. Устройство состоит из системы управления, содержащей выключатель 1, реле времени 2, электромагнитный клапан 3, дозатора 4, выполненного в виде емкости, разделенной на отсеки по числу ванн, с герметизирующей крышкой 5, к которой подведен трубопровод 6 подачи сжатого воздуха, трубопровода 7 подачи воды, электромагнитного клапана 8, клапана 9, датчика 10 нижнего уровня, датчика 11 верхнего уровня, трубопроводов 12 для соединения с ваннами промывки. Устанавливая конечный выключатель 1 на первую технологическую ванну линии, обеспечивается в начале движения подвески по линии включение необходимых элементов для подачи воды во все ванны промывки, в частности в каждую оптимальное количество. Устройство просто по конструкции, не требует значительных затрат при изготовлении и установке на линии нанесения покрытий, обеспечивает надежность и долговечность в работе, что важно в условиях гальванического производства. 1 ил.

ОПИСАНИЕ ИЗОБРЕТЕНИЦ 1," ;, 1399381

Формула изобретения

Изобретение относится к электрохимии может быть применено в линиях химической и электрохимической обработки.

Цель изобретения — снижение расхода воды путем нормированого дозирования по ачи воды в каждую ванну.

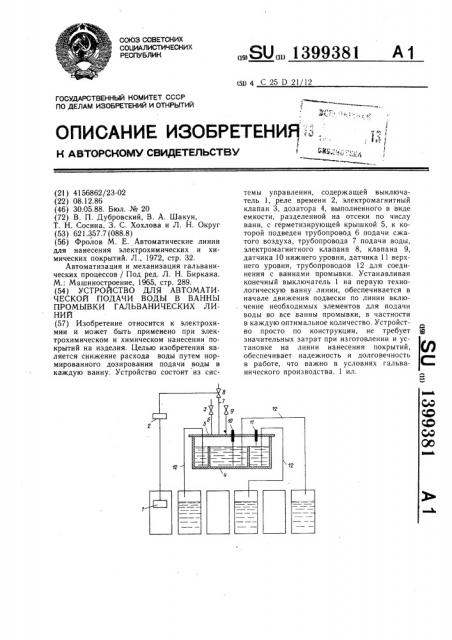

На чертеже представлена схема устройства.

Устройство состоит из системы управ., ения, содержащей конечный выключатель 1, становленный на первой технологической анне линии нанесения гальванических ли химических покрытий, соединенный (элекрически) с реле времени 2 и электроагнитным клапаном 3, дозатора 4, выполенного в виде емкости, установленной

ыше уровня воды промывных ванн и соержащей количество отсеков, соответствуюее количеству промывных ванн, а объем аждого из них соответствует объему воды, еобходимой для промывки единицы площаи обрабатываемых изделий в данной проывной ванне. Дозатор 4 закрыт гермеичной крышкой 5, к которой подведен рубопровод 6 подачи сжатого воздуха, рубопровод 7 подачи воды, который приоединен к водопроводной сети через элекромагнитный клапан 8. Кроме этого, на рышке установлен клапан 9. В наибольем по объему отсеке установлен датчик

0 нижнего уровня, а в отсеке, заполяемом последним, устанавливается датик 11 верхнего уровня. Каждый отсек озатора соединяется трубопроводами 12 с оответствующими ваннами промывки, прием заборная часть их начинается от дна мкостей с целью практически полного лива воды.

Устройство работает следующим образом.

На механизированных и автоматических, иниях нанесения покрытий подвески с навешенными для обработки изделиями перемешаются с помощью автооператора, на по. очных немеханизированных линиях подвески перемещаются вручную. Попадая на первую ванну линии, подвеска воздействует иа конечный выключатель 1, в результате чего срабатывает реле времени 2, начиная отсчет времени и электромагнитный клапан 3, через который по трубопроводу 6 в дозатор 4 поступает сжатый воздух.

Под действием создавшегося избыточного давления в дозаторе 4 закрывается клапан 9, Э вода, заполняя трубопроводы 12, устремляется к ваннам промывки. После этого

< рабатывает реле времени 2, закрывая элек ромагнитный клапан 3, в результате чего иодача сжатого воздуха прекращается, дав. ение в дозаторе 4 понижается и открывается клапан 9, обеспечивая сообщение

Внутренней полости дозатора с атмосферой, вода из каждого отсека переливается ф ванны промывки самотеком за счет об1фазовавшегося сифона и разности уровней, озатора и ванн промывки. Воздействие

40 сжатым воздухом на воду, находящуюся в отсеках дозатора, кратковременно и колеблется в незначительных пределах. Это время определяется в процессе испытания устройства и устанавливается на реле времени. Практически она составляет 10 — 20 с.

После того, как вода поступила в ванны промывки, срабатывает датчик 10 нижнего уровня, открывается электромагнитный клапан 8 и по трубопроводу 7 в дозатор из сети поступает вода. Так как скорость заполнения относительно небольшая, клапан 9 не закрывается, обеспечивая сообщение внутренней полости дозатора с атмосферой.

По заполнении последнего отсека срабатывает датчик 11 верхнего уровня, электромагнитный клапан 8 закрывается и подача воды прекращается. Сечения трубопроводов 7 и 12 рассчитаны таким образом, чтобы весь цикл заканчивался до того, как начнет движение следующая подвеска с обрабатываемыми деталями.

При опускании очередной подвески в первую ванну цикл автоматически повторяется. Таким образом, обеспечивается поступление воды в промывные ванны в оптимальном расчетном количестве, расход ее пропорционален количеству обрабатываемых изделий, а процесс дозирования и подачи полностью автоматизирован.

Применение устройства автоматической подачи воды в ванны промывки позволяет значительно снизить расход воды, используемой для промывки изделий при нанесении гальванических или химических покрытий на механизированных, автоматических или ручных линиях нанесения покрытий.

Простота и надежность устройства, отсутствие механических приводов и других сложных элементов обеспечивают бесперебойность и долговечность работы, возможность применения описанного принципа к любой линии нанесения покрытий.

Применение устройства в комплексе с введением каскадной промывки, кроме обеспечения экономии воды, приведет к уменьшению (и изменению состава) мощностей станций нейтрализации, сокращению числа работающих.

Устройство для автоматической подачи воды в ванны промывки гальванических линий, содержащее соединенный с ваннами дозатор, системы подачи воды и сжатого воздуха и систему управления, включающую выключатель, запорную арматуру и реле, отличающееся тем, что, с целью снижения расхода воды путем нормированного дозирования подачи воды в каждую ванну, дозатор выполнен в виде емкости с герметизирующей крышкой и клапаном, разде1399381

Составитель Л. Груднева

Редактор И. Сегляник Техред И. Верес Корректор Л. Патай

Заказ 2314/31 Тираж 621 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Производственно-полиграфическое предприятие, г. Ужгород, хл. Проектная, 4 ленной на неравные по объему отсеки по количеству ванн, каждый из которых соединен с соответствующей ванной, причем в большем по объему отсеке установлен датчик нижнего уровня, в отсеке, соединенном с последней ванной — датчик верхнего уровня, выключатель смонтирован на первой технологической ванне, а электромагнитный клапан системы подачи сжатого

5 воздуха соединен с реле.
