Наголовник

Наголовник

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и позволяет повысить эффективность работы наголовника в устройствах для забивки свай. Наголовник содержит заполненный рабочей жидкостью корпус 1, в котором подвижно смонтирован полый поршень 2 со штоком 3. В штоке 3 размещен газовый аккумулятор 4 с подвижной перегородкой 5, штоковая и поршневая полости 6 и 7 соединены между собой через предохранительный клапан 8 и регулируемый дроссель 9, а также через обратный клапан 10. В поршневой полости 7 размешен передаточный поршень 11 с хвостовиком 12, с помощью которого порщень 11 крепится к свае 14. Поршень 11 опирается на корпус 1 через упругий элемент 13. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

15И 4 Е 02 D 13/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

rs

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

l (21) 4008966/31-33 (22) 15.01.86 (46) 30.05.88. Бюл. № 20 (71) Ярославский политехнический институт (72) В. М. Дудин, Ю. М. Придатко, А. А. Лебедев и С. П. Рог алев (53) 624.155.15 (088.8) (56) Заявка ФРГ № 2557704, кл. Е 02 D 13/10, 1979. (54) НАГОЛОВНИК (57) Изобретение относится к области строительства и позволяет повысить эффективность работы наголовника в устройствах для

„.80„, 1399393 д ) забивки свай. Наголовник содержит заполненный рабочей жидкостью корпус 1, в котором подвижно смонтирован полый поршень

2 со штоком 3. В штоке 3 размещен газовый аккумулятор 4 с подвижной перегородкой 5, штоковая и поршневая полости

6 и 7 соединены между собой через предохранительный клапан 8 и регулируемый дроссель 9, а также через обратный клапан 10.

В поршневой полости 7 размещен передаточный поршень 11 с хвостовиком 12, с помощью которого поршень 11 крепится к свае 14. Поршень 11 опирается на корпус 1 через упругий элемент 13. 1 ил.

1399393

Формула изобретения

Составитель В. Королев

Редактор И. Сегляник Техред И. Верее Корректор Л. Патай

Заказ 2314!31 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано в устройствах для забивки свай.

Цель изобретения — повышение эффек, гивности работы наголовника.

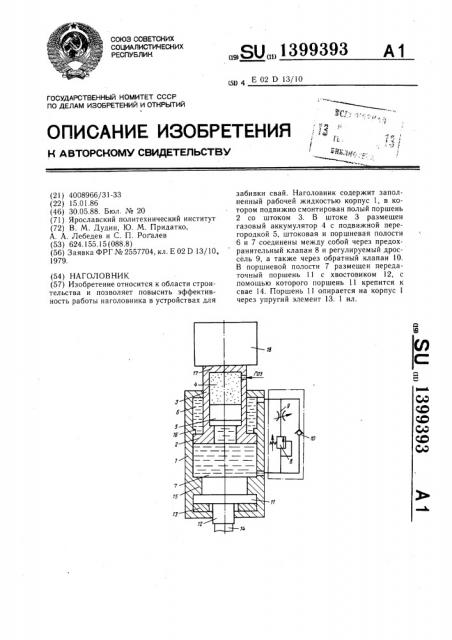

На чертеже изображен общий вид нагодовника.

Наголовник состоит из заполненного рабочей жидкостью корпуса I в котором подижно смонтирован полый поршень 2 со током 3. В штоке 3 размещен газовый ккумулятор 4 с подвижной перегородкой 5. токовая 6 и поршневая 7 полости корпуа 1 соединены между собой через предоханительный клапан 8 и регулируемый дросель 9, а также через параллельно подсоеиненный к ним обратный клапан 10.

В поршневой полости 7 корпуса 1 разещен передаточный поршень 11 с хвостоиком 12. Поршень 11 опирается на корпус 1 ерез упругий элемент 13, а хвостовик 12 репится к свае 14..На внутренних стенах корпуса 1 выполнены ограничительные

ыступы 15 и 16. Шток 3 выполнен с наовальней 17 для молота 18.

Наголовник работает следующим обра31 м.

Перед погружением сваи 14 в газовой камере аккумулятора 4 создается избыточ-! ное давление, в результате чего перегор дка 5 перемещается в нижнее положен е, создавая в поршневой полости 7 избыт чное давление.

При ударе молота 18 о наковальню 17 прршень 2 перемещается вниз, что привод14т к резкому увеличению давления в поршневой полости 7 до величины, на которую о!регулирован предохранительный клапан 8.

У арный импульс через жидкость в поршневфй полости 7 передается на передаточный поршень 11, а затем через его хвостовик 12 на сваю 14. По мере увеличения давления в поршневой полости 7 открывается предохранительный клапан 8, в результате чего часть жидкости через предохранительный клапан 8 и регулируемый дроссель 9 перетекает в штоковую полость 6. Это позволяет, уменьшив предельное значение ударного импульса, растянуть его по времени, при этом за счет регулировки проходного сечения дросселя 9 и предохранительного

10 клапана 8, обеспечивается настройка на наиболее оптимальный ударный импульс.

При подъеме молота 18 поршень 2 за счет перемещения перегородки 5 в нижнее положение под воздействием избыточного давления в газовой камере аккумулятора 4, поднимается вверх и устанавливается в исходное положение. Вытесняемая при этом из штоковой полости 6 рабочая жидкость перетекает через обратный клапан 10 в поршневую полость 7 корпуса 1. После чего цикл

20 повторяется.

Наголовник, содержащий заполненный жидкостью корпус, установленный в нем полый поршень со штоком, в котором размещен газовый аккумулятор с подвижной перегородкой, и емкость для жидкости, сообщенную трубопроводами через предохранительный и обратный клапаны с поршневой полостью, отличающийся тем, что, с целью повышения эффективности работы, он оснащен регулируемым дросселем, установленным между предохранительным клапаном и емкостью для жидкости, размещенной в штоковой полости корпуса, и установленным в его поршневой полости передаточным поршнем с хвостовиком, опирающимся на корпус через упругий элемент.
